Установка трубопоршневая поверочная двунаправленная
| Номер в ГРСИ РФ: | 51489-12 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Установка трубопоршневая поверочная двунаправленная (далее ╞ ТПУ) предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти №569
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51489-12 | ||||||
| Наименование | Установка трубопоршневая поверочная двунаправленная | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7c8b4fe6-3623-c8ea-a656-bb18e14977aa | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48449 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 869 п. 44 от 22.10.2012 |
Производитель / Заявитель
Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 1972-95, МИ 2974-2006 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
51489-12: Описание типа
2012-51489-12.pdf
|
Скачать | 122.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка трубопоршневая поверочная двунаправленная (далее - ТПУ) предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти №569
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.

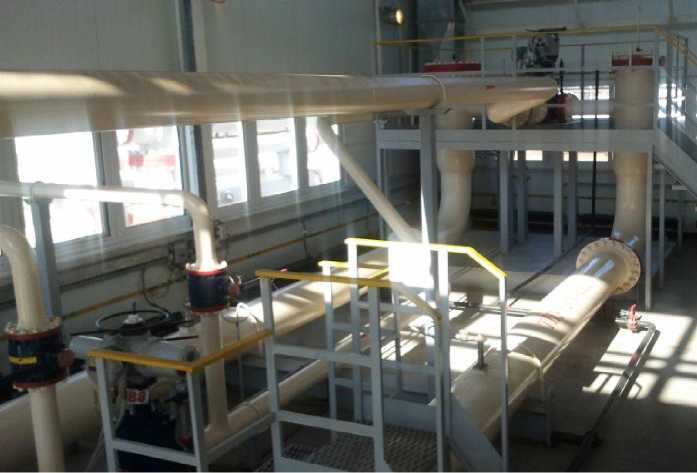

ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора.
При работе ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью электропривода поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (ИВК), который входит в состав системы измерений количества и показателей качества нефти №569, или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера измерительно-вычислительного комплекса (далее - ИВК) или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнена в стационарном исполнении, (типоразмер 16).
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Технические характеристики
Метрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование |
ТПУ |
|
Номинальное значение диаметра измерительного участка, мм |
406 |
|
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 80 до 650 |
|
Параметры рабочей среды: - давление, МПа не более - диапазон температуры, °С - диапазон кинематической вязкости, сСт |
6,3 от минус 10 до 70 от 0,4 до 1000 |
|
Вместимость калиброванного участка, м3 |
3,41333 |
|
Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, % - при поверке с помощью поверочной установки на базе весов ОГВ или мерников - при поверке трубопоршневой поверочной установкой 1-го разряда с компаратором |
±0,05 ±0,1 |
|
Режим работы ТПУ |
Периодический |
|
Маркировка взрывозащиты |
ЕхсП IBT5 |
|
Условия эксплуатации ТПУ: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
от минус 29 до 50 до 90 без конденсации от 84 до 106,7 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
220/380 (±10%) 50 ±0,4 |
|
Потребляемая мощность, Вт |
2500 |
|
Габаритные размеры, мм |
4900x1930x1420 |
|
Средний срок службы (при непрерывном режиме работы), лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность
Комплектность ТПУ соответствует таблице 4.
Таблица 2
|
Наименование |
Количество |
|
Установка трубопоршневая поверочная двунаправленная, зав. №MDP-559. |
1 шт. |
|
Установка трубопоршневая поверочная двунаправленная. Паспорт |
1 экз. |
|
Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. |
1 экз. |
Поверка
осуществляется по:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников», утвержденная ФГУП ВНИИР 24 июля 1995 с изменением № 1;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором», утвержденная ФГУП ВНИИР - ГНМЦ 24 января 2006 г. с изменениями № 1, 2;
- инструкции «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки с помощью поверочной установки на базе эталонных мерников», утвержденной ГНМЦ ВНИИР.
Основные средства поверки (эталоны):
- весы эталонные, пределы допускаемой относительной погрешности ± 0,01 %;
- набор эталонных мерников 1-го разряда, пределы допускаемой основной относительной погрешности ± 0,02 %;
- трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.
Допускается применять аналогичные средства измерений с метрологическими характеристиками не хуже указанных.
Сведения о методах измерений
Метод измерения изложен в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
2. Техническая документация фирмы изготовителя
Рекомендации к применению
Осуществление государственных учетных операций.
