Приемники измерительные панорамные Аргамак-М НАЛС.464344.052
| Номер в ГРСИ РФ: | 51520-12 |
|---|---|
| Производитель / заявитель: | ЗАО "ИРКОС", г.Москва |
Приемники измерительные панорамные АРГАМАК-М НАЛС.464344.052 (далее - приемники), предназначены для измерений частоты и уровня синусоидального сигнала, приема и панорамного анализа радиосигналов в диапазоне частот от 25 до 3000 МГц (НАЛС.464344.052) и от 9 кГц до 3000 МГц (НАЛС.464344.052-01)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51520-12 |
| Действует | по 22.10.2017 |
| Наименование | Приемники измерительные панорамные |
| Модель | Аргамак-М НАЛС.464344.052 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d45d0d9-b304-6de8-0589-176b289e4c48 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Номер сертификата | 48489 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 876 п. 11 от 22.10.2012 |
Производитель / Заявитель
ЗАО "ИРКОС", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 51520-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51520-12: Описание типа
2012-51520-12.pdf
|
Скачать | 97.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приемники измерительные панорамные АРГАМАК-М НАЛС.464344.052 (далее -приемники), предназначены для измерений частоты и уровня синусоидального сигнала, приема и панорамного анализа радиосигналов в диапазоне частот от 25 до 3000 МГц (НАЛС.464344.052) и от 9 кГц до 3000 МГц (НАЛС.464344.052-01)
Описание
Конструктивно приемник выполнен в виде моноблока, в состав которого входят: модуль КВ (используется только в приемниках НАЛС.464344.052-01), аналоговый преобразователь радиосигнала , блок цифровой обработки.
Модуль КВ предназначен для приема сигналов в диапазоне от 0,009 до 30 МГц (далее диапазон КВ). Аналоговый преобразователь радиосигнала выполнен по схеме супергетеродина с двумя преобразованиями частоты. Следящие фильтры в блоке предварительной селекции обеспечивают высокое качество приема радиосигналов в диапазоне частот от 9 кГц до 3000 МГц. Управление настройками фильтров преселекторов, синтезаторов, других узлов преобразователя осуществляется встроенным микроконтроллером.
Выходным сигналом аналогового преобразователя является 41,6 МГц (ПЧ). Сигнал ПЧ оцифровывается с частотой 51,2 МГц и передается в модуль цифровой обработки.
Схема цифровой обработки построена по принципу SDR на базе ПЛИС и управляющего процессора с интерфейсом USB 2.0. Набор функций цифровой обработки сигнала определяется программным обеспечением, загруженным в ПЛИС и управляющий процессор.
Принцип действия приемников основан на приеме и измерении параметров сигналов, поступающих на вход приемника, преобразовании в ПЧ, цифровой обработке, и передаче обработанных сигналов в ПЭВМ для анализа и отображения результатов.
Приемники способны работать автономно или от внешнего источника питания. Автономную работу приемника обеспечивает комплект из девяти Ni-MH аккумуляторов типоразмера АА емкостью не менее 2,5 А/ч.
Передача результатов обработки в ПЭВМ осуществляется по интерфейсу USB 2.0.

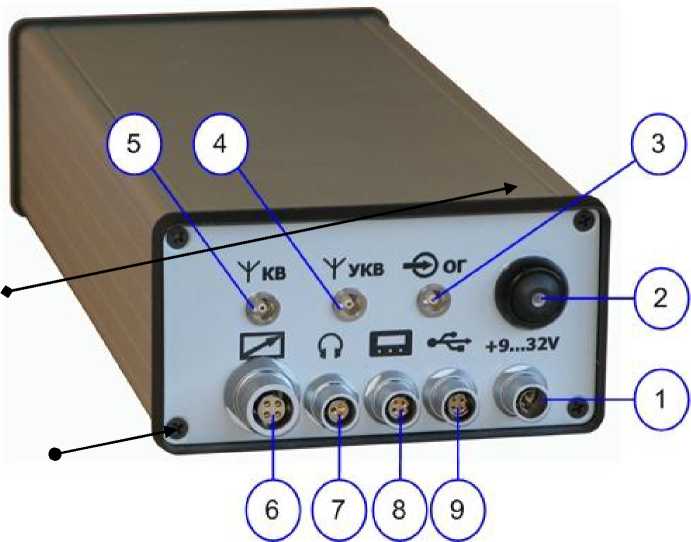

Внешний вид приемника, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунке 1.
♦ Место нанесения наклейки «Знак утверждения типа» М Место пломбировки от несанкционированного доступа Рисунок 1 - внешний вид конвертора
На рисунке цифрами обозначены: 1 - разъем для подключения внешнего источника питания, 2 - выключатель питания (с индикатором), 3 - вход внешнего опорного генератора, 4 - разъем для подключения УКВ антенны, 5 - разъем для подключения КВ антенны, 6 - разъем для подключения внешних устройств (АРК-КНВ3, АРК-КНВ4), 7 - разъем для подключения головных стереотелефонов, 8 - разъем для подключения устройства управления и отображения АРК-ПП, 9 - разъем для подключения кабеля интерфейса USB2.0.
Программное обеспечение
Метрологически значимая часть программного обеспечения приемника представляет
собой программный продукт «T7_HF_24». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
T7 HF 24 |
T7 HF 24.bin 1.0 |
1.0 |
74f72aa7 |
Crc32 |
Метрологически значимая часть ПО размещается в папке на дистрибутивном диске, поставляемом в составе приемника, запись которого осуществляется в процессе производства. Перезапись дистрибутивного диска исключена. Модификация ПО возможна только фирмой-изготовителем. Несанкционированное вмешательство в ПО приводит к неработоспособности ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц: - в исполнении НАЛС.464344.052; - в исполнении НАЛС.464344.052-01. |
от 25 до 3000 от 0,009 до 3000 |
|
Пределы допускаемой относительной погрешности измерений уровня синусоидального сигнала, дБ - по антенному входу; - по входу ПЧ. |
±3,0 ±0,5 |
|
Пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала: - при использовании внутреннего опорного генератора; - при использовании внешнего опорного генератора |
±5-10-7 в соответствии с применяемым опорным генератором плюс Г10’10 |
|
Относительный уровень помех, обусловленный интермодуляционными искажениями второго и третьего порядка с выключенными аттенюаторами, дБ, не менее: - IP2; - IP3. |
30 минус 6 |
|
Коэффициент шума приемника, дБ, не более |
14 |
|
Частота выходного сигнала ПЧ, МГц |
41,6 |
|
Полоса пропускания при неравномерности ± 0,5 дБ, МГц, не менее |
8 |
|
Диапазон АРУ демодуляторов (ЧМ узк. при SINAD не менее 12 дБ) с учетом автоматических входных аттенюаторов, дБ, не менее |
110 |
|
Чувствительность по демодулированному сигналу для узкополосной ЧМ (12,5 кГц) при SINAD не менее 12 дБ, дБмкВ, не более |
минус 6 |
|
Скорость панорамного анализа в диапазоне рабочих частот при дискретности спектра 12,5 кГц, ГГц/с, не менее |
3,5 |
|
Минимальная длительность обнаруживаемого сигнала с уровнем не менее 60 дБмкВ в полосе одновременного анализа 8 МГц, мкс, не более |
1 |
|
Избирательность по побочным каналам приема, дБ, не менее |
70 |
|
Коэффициент стоячей волны (КСВ) при входном сопротивлении 50 Ом по входу внешней антенны, не более |
3,0 |
|
Интерфейс управления от ПЭВМ |
USB2.0 |
|
Интерфейс управления внешними устройствами, интерфейс для подключения устройства управления и отображения АРК-ПИ |
RS-485 |
|
Напряжение электропитания, В |
от 9 до 32 |
|
Мощность, потребляемая от сети постоянного тока, Вт, не более |
10 |
|
Габаритные размеры, мм, не более |
240x110x60 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С. |
от минус 20 до 55 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус приемника в виде наклейки.
Комплектность
Комплектность средства измерений представлена в таблице 3. Таблица 3
|
Наименование изделия |
Обозначение изделия |
Примечание |
|
БПО Аргамак-М |
НАЛС.464344.051 |
для НАЛС.464344.052 |
|
БПО Аргамак-М |
НАЛС.464344.051-01 |
для НАЛС.464344.052-01 |
|
Блок питания |
НАЛС.436234.037 | |
|
Кабель |
НАЛС.685611.114 |
USB |
|
Кабель |
НАЛС.685661.023 |
звук |
|
Кабель |
НАЛС.685671.100 |
ВЧ |
|
Кабель |
НАЛС.685631.203 |
Питание от бортсети |
|
Кабель |
SCZ-1 |
Сетевой шнур блока питания |
|
Комплект аккумуляторов |
Поверка
осуществляется по документу МП 51520-12 «Инструкция. Приемники измерительные панорамные Аргамак-М НАЛС.464344.052. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15.06.2012 г. и входящему в комплект поставки.
Основные средства поверки:
- генератор сигналов высокочастотный E8257D (Рег. № 36419-07), (диапазон рабочих частот от 0,25 до 20000 МГц, пределы допускаемой относительной погрешности установки частоты ± 5Д10’7, пределы допускаемой погрешности установки уровня ± 1,2 дБ);
- генератор сигналов высокочастотный Г4-219 (Рег. № 33132-06), (диапазон рабочих частот от 0,009 до 30 МГц, пределы допускаемой относительной погрешности установки частоты ± 5,0-10’7, пределы допускаемой погрешности установки уровня ± 1,0 дБ);
- приемник-синхронизатор VCH-311 (Рег. № 21611-01), (пределы допускаемой относительной погрешности установки частоты ± 2,0^10-11);
- анализатор электрических цепей векторный ZVK (Рег. № 41268-09), (диапазон рабочих частот от 0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 0,01 до 20 ГГц ± 1,0 дБ).
Сведения о методах измерений
НАЛС.464344.052 РЭ «Приемники измерительные панорамные Аргамак-М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
НАЛС.464344.052 ТУ. «Приемники измерительные панорамные Аргамак-М. Технические условия».
Рекомендации к применению
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях и выполнение работ по оценке соответствия объектов установленным законодательством Российской Федерации обязательным требованиям (в составе комплексов радиомониторинга и выявления технических каналов утечки информации).
