Манометры YK-100
| Номер в ГРСИ РФ: | 51583-12 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Qinchuan Machine Tool Group Baoji Instrument Co., Ltd.", Китай |
Манометры YK -100 (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей, газов и иных сред, не вызывающих коррозии меди и медных сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51583-12 |
| Действует | по 22.10.2017 |
| Наименование | Манометры |
| Модель | YK-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dbf3f344-2561-3439-41bd-484eca1f282d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Номер сертификата | 48550 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 884 п. 02 от 22.10.2012 |
Производитель / Заявитель
Фирма "Qinchuan Machine Tool Group Baoji Instrument Co., Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1404
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1314 (94%) |
| Неуспешных поверок (СИ непригодно) | 90 (6 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
51583-12: Описание типа
2012-51583-12.pdf
|
Скачать | 88 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры YK -100 (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей, газов и иных сред, не вызывающих коррозии меди и медных сплавов.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления линейное перемещение свободного конца чувствительного элемента преобразуется в угловое перемещение шкалы. Манометры имеют две модификации, отличающиеся диапазоном измерений.

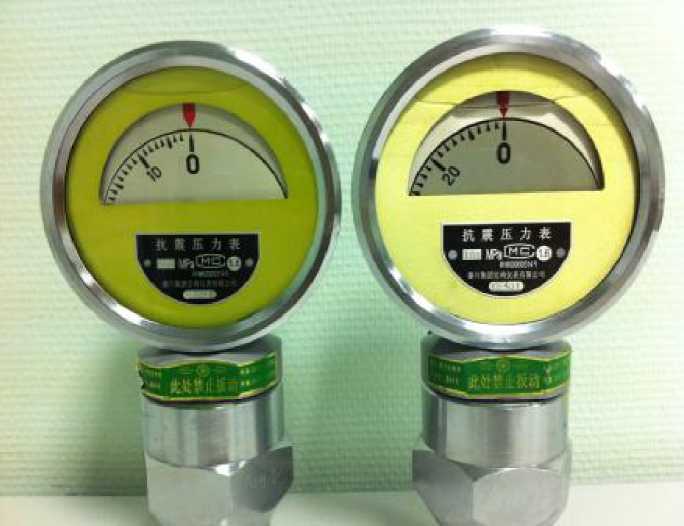

YK -100 (60) YK -100 (100)
Рис. 1 Внешний вид манометров.
Технические характеристики
Метрологические и технические характеристики манометров приведены в таблице 1.
Таблица 1.
|
Характеристики |
значение | |
|
YK -100 (60) |
YK -100 (100) | |
|
Диапазон измерений, МПа |
0 — 60 |
0 — 100 |
|
Пределы допускаемой основной приведенной погрешности, % от ВПИ |
± 1,6 | |
|
Предельно допустимое давление, % ВПИ |
110 | |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на 10 °С |
±0,1 | |
|
Масса, не более, кг |
4 | |
|
Характеристики |
значение |
|
YK -100 (60) YK -100 (100) | |
|
Габаритные размеры, мм - диаметр корпуса - высота |
124 240 |
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, оС -относительная влажность воздуха, % |
от минус 40 до 70 от 30 до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта. На корпус манометра знак наносится методом печати или наклейки.
Комплектность
1. Манометр
2. Паспорт
3. Переходник
Поверка
осуще ствляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
приведены в паспорте ''Манометры YK -100".
Нормативные документы
1. ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа»;
2. МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
3. Техническая документация фирмы ''Qinchuan Machine Tool Group Baoji
Instrument Co., Ltd'', Китай
Рекомендации к применению
Осуществление деятельности в области производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
