Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA
| Номер в ГРСИ РФ: | 51588-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA (далее ╞ приборы) предназначены для измерений зависимостей тока фотоэлектронов от энергии связи или кинетической энергии этих электронов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51588-12 |
| Действует | по 29.10.2017 |
| Наименование | Спектрометры рентгеновские фотоэлектронные многофункциональные |
| Модель | K-ALPHA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 05544fdd-21ee-860d-b319-b2378c1c1a61 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 48565 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 896 п. 01 от 29.10.2012 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 51588-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51588-12: Описание типа
2012-51588-12.pdf
|
Скачать | 77.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA (далее - приборы) предназначены для измерений зависимостей тока фотоэлектронов от энергии связи или кинетической энергии этих электронов.
Описание
Принцип действия приборов основан на явлении испускания электронов характеристических энергий твердым объектом под воздействием электромагнитного излучения рентгеновского диапазона (рентгенофотоэлектронная эмиссия). Исследуемый объект, помещенный в сверхвысоковакуумную камеру облучают монохроматическим рентгеновским излучением (линия характеристического излучения алюминия Al Ка). Электроны, выходящие из поверхностного слоя исследуемого объекта, поступают в электронный спектрометр, который позволяет регистрировать зависимость тока фотоэлектронов от их кинетической энергии (либо от энергии связи электронов в твердом теле).
Приборы состоят из сверхвысоковакуумной камеры, рентгеновского источников возбуждения, ионных пушек для очистки и травления поверхности образца, электронного спектрометра, специальной электронной низковольтной пушки для компенсации заряда объектов с низкой электропроводностью, блока управления, компьютера и интерфейса, связывающего блок управления спектрометром.

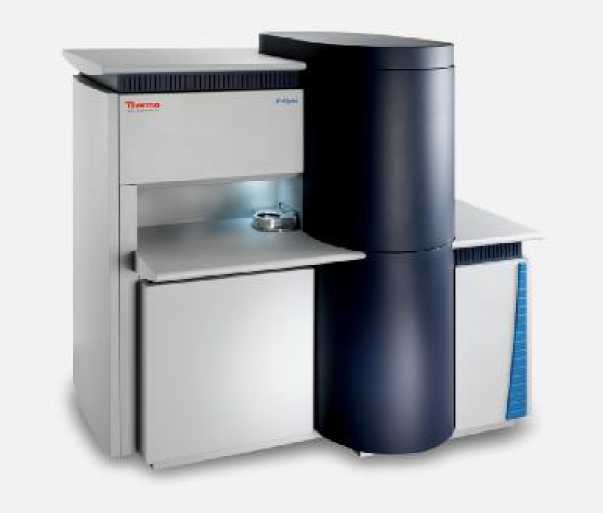

Рисунок 1. Общий вид спектрометров рентгеновских фотоэлектронных многофункциональных K-ALPHA.
Программное обеспечение
Управление приборами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа управления процессом измерений и обработки результатов измерений,версия |
Thermo Avantage Surface Chemical Analysis |
v.5.35 |
3B9601AE9553E258 B963E63C0FD09939 6B742CC3458E0270 27FDF502683FCC2D |
ГОСТ Р 34.11-94 |
Технические характеристики
Метрологические и технические характеристики приведены в Таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение |
|
Диапазон измерений кинетических энергий электронов, эВ, не менее |
1486,6 |
|
Пределы допускаемой погрешности измерений кинетической энергии фотоэлектронов (энергии связи), эВ |
± 0,1 |
|
Пределы допускаемой погрешности измерений кинетической энергии фотоэлектронов (энергии связи) с использованием внутреннего стандарта в условиях повторяемости, мэВ |
± 10 |
|
Отклонение от линейности шкалы кинетической энергии фотоэлектронов, мэВ |
± 50 |
|
Абсолютное энергетическое разрешение (полная ширина линии на половине высоты) на линии серебра Ag3d5/2, эВ, не более |
0,5 |
|
Интенсивность линии (ток фотоэлектронов) серебра Ag3d5/2 при использовании пятна возбуждающего излучения размером 400 мкм и абсолютном энергетическом разрешении на линии Ag3d5/2 не хуже 1,0 эВ), имп/с, не менее |
2 000 000 |
|
Абсолютное энергетическое разрешение на линии (O-C=O) в полиэтиленте-рефталате эВ, не более |
0,85 |
|
Интенсивность линии (ток фотоэлектронов) на линии (С-С в полиэтиленте-рефталате при абсолютном энергетическом разрешении на линии на линии (O-C=O) не более 0,85, имп/с, не менее |
8000 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220 ± 10 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
900x2800x1700 |
|
Масса, кг, не более |
1100 |
|
Условия эксплуатации: - температура окружающей среды, оС 22 ± 1 - максимальное изменение температуры за 8 часов, оС 1 - атмосферное давление, кПа 101,0 ± 1,4 - относительная влажность воздуха, %, не более 65 | |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
Комплектность
В комплект поставки входят: спектрометр рентгеновский фотоэлектронный многофункциональный K-ALPHA, комплект ЗИП, расходные материалы, техническая документация фирмы-изготовителя.
Поверка
осуществляется по документу МП 51588-12 «Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA фирмы Thermo Fisher Scientific, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в августе 2012 г.
Средства поверки: серебро марки Ср 99,2 по ГОСТ 6836-2002, золото марки Зл 99,99 по ГОСТ 6835-2002, медь марок М0к, М1к, М2к по ГОСТ 859-2001, пленка полиэтилентереф-талата ПЭТ Э 50х80 по ГОСТ 24234-80.
Сведения о методах измерений
Руководство оператора «Спектрометр рентгеновский фотоэлектронный многофункциональный K-ALPHA. Руководство оператора», разделы 2-5.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
