Спектрометры-дозиметры энергий гамма-излучения полупроводниковые СЕГ-3КП
| Номер в ГРСИ РФ: | 51590-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ОАО "Институт физико-технических проблем", г.Дубна |
Спектрометр-дозиметр энергий гамма-излучения с кремниевым полупроводниковым детектором (далее спектрометр) предназначен для получения измерительной информации о спектре распределения гамма-излучения по одному или более параметрам, характеризующим источники, поля и потоки гамма-излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51590-12 |
| Действует | по 06.09.2022 |
| Наименование | Спектрометры-дозиметры энергий гамма-излучения полупроводниковые |
| Модель | СЕГ-3КП |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a458161e-b994-9544-033e-c5f71a19c954 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 48567 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 896 п. 03 от 29.10.2012 |
Производитель / Заявитель
АО "Институт физико-технических проблем", г.Дубна
Россия
Поверка
| Методика поверки / информация о поверке | УЛКА.412131.034 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51590-12: Описание типа
2017-51590-12.pdf
|
Скачать | 178.4 КБ | |
|
51590-12: Методика поверки
2022-mp51590-12.pdf
|
Скачать | 223.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометр-дозиметр энергий гамма-излучения с кремниевым полупроводниковым детектором (далее спектрометр) предназначен для получения измерительной информации о спектре распределения гамма-излучения по одному или более параметрам, характеризующим источники, поля и потоки гамма-излучения.
Описание
В основу работы спектрометра положен принцип преобразования энергии квантов гамма - излучения в чувствительном объеме полупроводникового детектора в электрические импульсы с амплитудой пропорциональной энергии квантов с последующей их регистрацией и анализом многоканальным амплитудным анализатором с соответствующим программным обеспечением (ПО).

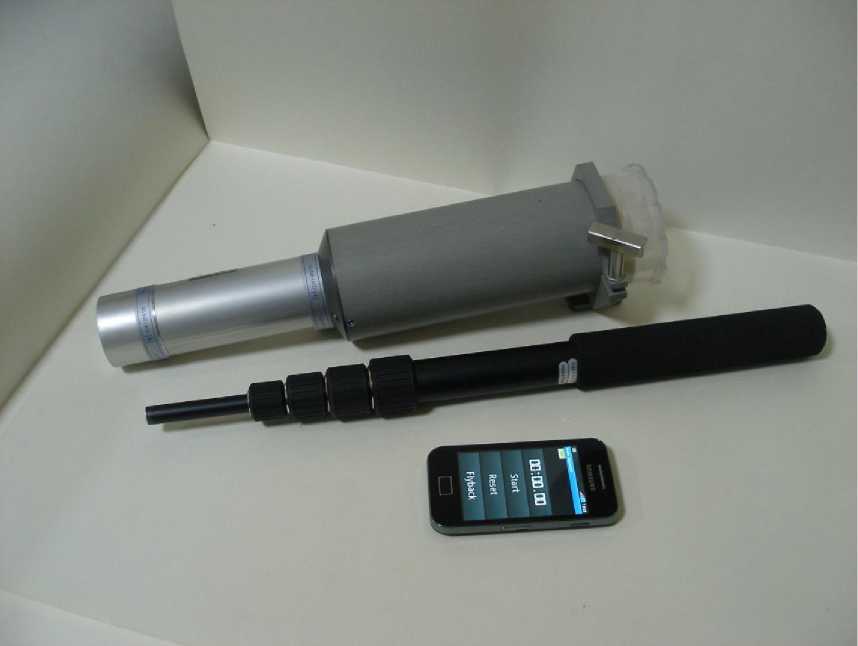

Рисунок 1 - Общий вид спектрометра - дозиметра энергий гамма-излучения полупроводникового СЕГ-3КП

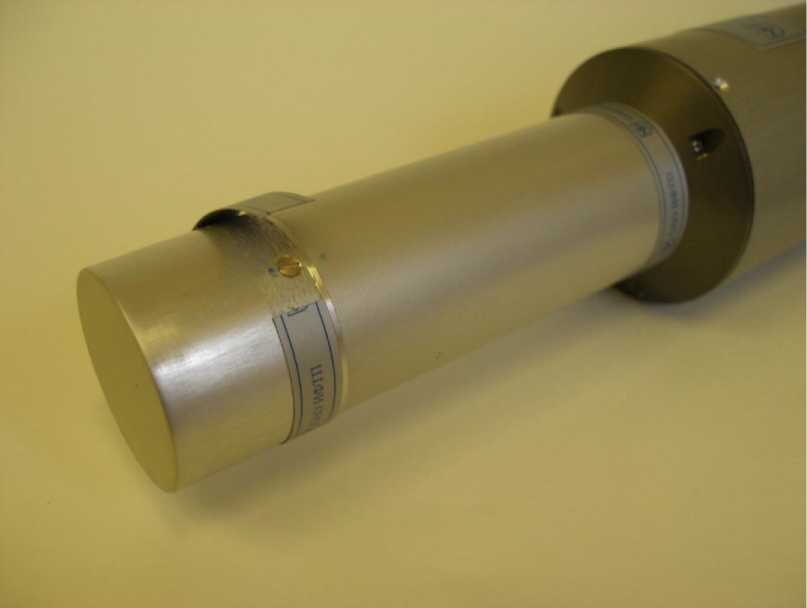

Рисунок 2 - Защита спектрометра - дозиметра энергий гамма-излучения полупроводникового СЕГ-3КП от несанкционированного доступа
Спектрометр состоит из следующих устройств:
- собственно спектрометр;
- управляющий компьютер планшетного типа с операционной системой «Android» версии 2.1 и выше и каналом связи Bluetooth.
- удлинительная штанга
Конструктивно спектрометр выполнен в виде моноблока, внутри корпуса которого размещены:
- блок детектирования (БД) с кремниевым неохлаждаемым детектором;
- модуль цифрового спектрометрического фильтра;
- модуль автономного питания спектрометра;
- модуль радиоканала связи с компьютером (Bluetooth).
Блок детектирования, включающий в себя ППД (полупроводниковый детектор) и предварительный усилитель (ПУ), предназначен для преобразования энергии гамма-квантов в пропорциональные по амплитуде электрические сигналы и предварительного линейного усиления их.
Модуль цифрового спектрометрического фильтра предназначен для линейного усиления поступающих из БД импульсов, оцифровки их в АЦП, фильтрации от шумов и определения амплитуды входных импульсов.
Модуль автономного питания аккумуляторный, обеспечивает питанием модуль цифрового спектрометрического фильтра, блок детектирования, а также модуль радиоканала связи с управляющим компьютером, выполненным в стандарте Bluetooth.
Модуль радиоканала связи с компьютером предназначен для обеспечения беспроводной связи спектрометра с управляющим компьютером.
Планшетный компьютер и его программное обеспечение позволяют организовать управление процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства компьютера.
Защита спектрометра-дозиметра СЕГ-3КП от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящих наружные кожухи спектрометра - дозиметра. (Рисунок 2).
Программное обеспечение
Спектрометр - дозиметр СЕГ-3КП содержит как микроконтроллерное так и прикладное программное обеспечение.
Микроконтроллерное программное обеспечение полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль аппаратных узлов, выход на рабочий режим, измерение энергетического распределения гамма-излучения, передачу от подчиненного узла результатов по закрытому протоколу в формате Bluetooth в планшетный компьютер с операционной системой Android.
Прикладное программное обеспечение обеспечивает: функции передачи данных и команд через закрытые протоколы связи; контроль аппаратного обеспечения; управление режимами функционирования спектрометра; отображение энергетического распределения; расчет и отображение значений мощности амбиентного эквивалента дозы (МАЭД) ; сохранение результатов в энергонезависимой памяти компьютера и возможность последующей работы с ними; исключение возможности несанкционированного доступа к настроечным параметрам и результатам работы спектрометра-дозиметра.
Спектрометры-дозиметры СЕГ-3КП имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентифика-цион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
US-peG MCA.apk |
USpeG_MCA |
1.01 |
716ffd3626e85f78db39 4103f1d7e12c |
MD 5 |
Метрологические и технические характеристики приведены в Таблице 2.
Таблица 2
|
Наименование характеристики спектрометра |
Номинальное значение характеристики спектрометра |
|
Диапазон регистрируемых энергий гамма-излучения, кэВ |
от 60,0 до 4000,0 |
|
Энергетическое разрешение по гамма-излучению с энергией: 59,6 кэВ(241 Am), не более, кэВ 1333 кэВ (60Co), не более, кэВ |
25,0 25,0 |
|
Диапазон измеряемой мощности амбиентного эквивалента дозы (МАЭД),мкЗв/ч |
От 0,1 до 2000,0 |
|
Пределы допускаемой относительной погрешности измерения МАЭД, % |
20 |
|
Чувствительность по энергии 661 кэВ (137 Cs), см2/фотон, не менее |
0,12 |
|
Максимальная входная статистическая загрузка, не менее имп/сек |
5-104 |
|
Время установления рабочего режима не более, мин |
30 |
|
Наименование характеристики спектрометра |
Номинальное значение характеристики спектрометра |
|
Время непрерывной работы не менее, час |
8 |
|
Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность) не более, % |
0,1 |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий, % |
±0,1 |
|
Температурная нестабильность характеристики преобразования не более, %/10°С |
0,1 |
|
Число каналов спектрометра |
1024; 2048 |
|
Средний срок службы не менее, лет |
8 |
|
Г абаритные размеры, диаметр х длина, мм |
0 80 х374 |
|
Масса, кг |
1,5 |
|
Средний срок службы, не менее, лет |
8 |
|
Условия эксплуатации: - температура окружающей среды - относительная влажность окружающей среды |
от -10 °С до +35° С до 98% при температуре +25°С |
|
Условия хранения и транспортирования: - температура окружающей среды - относительная влажность окружающей среды - транспортная тряска с ускорением 30 м/с2 ±20% при частоте ударов от 10 до 120 в минуту, или 15000 ударов |
от -50 °С до +50 °С 98% при температуре +35 °С |
Знак утверждения типа
наносится графически или специальным штемпелем на титульный лист руководства по эксплуатации УЛКА.412131.034 РЭ.
Комплектность
Таблица 3
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
УЛКА.412131.034 |
Спектрометр-дозиметр гамма-излучения СЕГ -3КП |
1 | |
|
УЛКА.566112.601 |
Источник электропитания АП-6121 (12 В, 1 А) |
1 | |
|
Планшетный компьютер с операционной системой «Android 2.1» и выше |
1 |
Согласно заказу | |
|
Удлинительная штанга «BENRO» MP-66 M8/monopod |
1 | ||
|
Пакет базового программного обеспечения USpeG MCA |
1 |
На компакт-диске | |
|
УЛКА. 412131.034 РЭ |
Руководство по эксплуатации |
1 | |
|
УЛКА. 412131.034 МП |
Методика поверки |
1 |
Поверка
осуществляется по документу УЛКА. 412131.034 МП «Спектрометры-дозиметры энергий гамма-излучения полупроводниковых СЕГ-3КП. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» в феврале 2012 г.
Основные средства поверки:
- комплект образцовых спектрометрических источников гамма-излучения типа ОСГИ (диапазон энергий гамма-квантов 59-1836 кэВ) ТУ-17-03-82;
- образцовая поверочная дозиметрическая установка гамма-излучения по
ГОСТ 8.087-2000 с источником 137Cs, обеспечивающая измерение МАЭД в диапазоне 0,1-2000мкЗв/ч, погрешность аттестации не более ±5%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 27451-87 «Средства измерений ионизирующих излучений». Общие технические условия
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений». Методы измерения основных параметров
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые». Общие технические требования и методы испытаний
Технические условия УЛКА.412131 ТУ
