Трансформаторы напряжения TJP 7
| Номер в ГРСИ РФ: | 51619-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Трансформаторы напряжения TJP 7 (далее ╞ трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц класса напряжения 35 кВ с изолированнойнейтралью, используются для установки в комплектные распределительные устройства (далее ╞ КРУ) внутренней установки или другие закрытые распределительные устройства, а также для встраивания в токопроводы турбогенераторов,
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51619-12 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||
| Модель | TJP 7 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 36a26431-78d3-6d11-b1f4-626a4d8bb0af | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
| Год регистрации | 2012 | ||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Чехия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48587 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 896 п. 23 от 29.10.2012 |
Производитель / Заявитель
Фирма "ABB s.r.o. PPMV Brno", ЧЕШСКАЯ РЕСПУБЛИКА
Чехия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 57 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51619-12: Описание типа
2012-51619-12.pdf
|
Скачать | 84.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения TJP 7 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц класса напряжения 35 кВ с изолированной нейтралью, используются для установки в комплектные распределительные устройства (далее - КРУ) внутренней установки или другие закрытые распределительные устройства, а также для встраивания в токопроводы турбогенераторов,
Описание

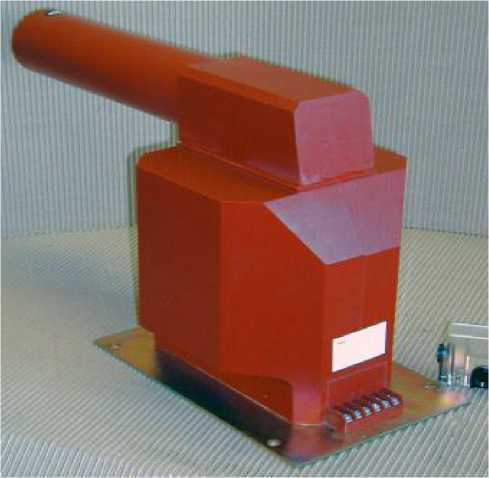

Трансформаторы напряжения TJP 7, однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Трансформаторы напряжения TJP 7 имеют исполнение TJP 7.1.
Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы изготовлены с двумя вторичными обмотками, смонтированными на едином сердечнике и одной дополнительной обмоткой. Выводы вторичных обмоток и дополнительной обмотки помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток и дополнительной обмотки позволяют подсоединять провода сечением до 6 мм2. Клемманя коробка вторичных выводов снабжена изоляционной пломбируемой крышкой. Заземляющий винт М8 постоянно соединен с концом первичной обмотки, с концом вторичной и с одним выводом дополнительной обмотки, который должен заземляться при работе под нагрузкой. На входе трансформатора устанавливается предохранитель на тока 2,0 А.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения TJP 7.
|
Характеристика |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
35/^3 |
|
Номинальные вторичные напряжения, кВ - основной вторичной обмотки №1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки |
0,1/^3 0,1/^3 0,1/3 |
|
Класс точности основной вторичной обмотки №1 |
0,5 |
|
Класс точности основной вторичной обмотки №2 |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки №1, В^А |
50 |
|
Номинальная мощность основной вторичной обмотки №2, В-\ |
50 |
|
Номинальная мощность дополнительной вторичной обмотки, В^ А |
50 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры, мм (высота*длина*ширина) |
612x364x250 |
|
Масса, кг |
51 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения TJP 7 9 шт. (Зав. №№ 1VLT5210006332, 1VLT5210006333,
1VLT5210006334, 1VLT5210006335, 1VLT5210006336, 1VLT5210006337, 1VLT5210006338, 1VLT5210006339, 1VLT5210006340).
Паспорт 9 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB s.r.o. PPMV Brno», Чешская Республика.
Рекомендации к применению
- «осуществление торговли и товарообменных операций... »;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
