Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ
| Номер в ГРСИ РФ: | 51621-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ (далее по тексту - трансформаторы трехфазной группы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51621-12 |
| Действует | по 17.07.2027 |
| Наименование | Трансформаторы напряжения трехфазной антирезонансной группы |
| Модель | НАЛИ-СЭЩ |
| Приказы |
№2381 от
01.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4d6840a8-6d24-a986-2b8f-1021ad72b3e5 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 48590 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 896 п. 26 от 29.10.2012 |
Производитель / Заявитель
АО «ГК «Электрощит» –ТМ Самара», РОССИЯ, 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
3240
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3236 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51621-12: Описание типа
2022-51621-12.pdf
Файл устарел
|
Скачать | 362.2 КБ | |
|
51621-12: Методика поверки
2021-mp51621-12.pdf
Файл устарел
|
Скачать | 68.1 КБ | |
|
51621-12: Описание типа
2022-51621-12-1.pdf
|
Скачать | 362.2 КБ | |
|
51621-12: Описание типа
2025-51621-12.pdf
|
Скачать | 129.2 КБ | |
|
51621-12: Методика поверки
2021-mp51621-12-1.pdf
|
Скачать | 68.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ (далее по тексту - трансформаторы трехфазной группы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ также используются для контроля изоляции в сетях от 6 до 35 кВ с изолированной или заземленной через дугогасящий реактор нейтралью.
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, камеры одностороннего обслуживания (КСО) и открытые распределительные устройства (ОРУ).
Описание
Принцип действия трансформаторов трехфазной группы основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и от соотношения витков первичной и вторичной обмоток. Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформаторы трехфазной группы НАЛИ-СЭЩ состоят из четырех трансформаторов: трех однофазных измерительных трансформаторов напряжения НОЛ-СЭЩ, рассчитанных на фазные напряжения, которые, по типу конструкции, являются двухполюсными, и четвертого трансформатора - трансформатора нулевой последовательности ТНП-СЭЩ, который выполняет функцию защиты измерительного блока от феррорезонансных процессов.
Трансформаторы трехфазной группы НАЛИ-СЭЩ изготавливаются на металлической раме или без нее. Возможна установка на трансформаторы трехфазных групп предохранительных устройств.
Трансформаторы напряжения НОЛ-СЭЩ, входящие в состав группы, имеют до трех вторичных обмоток.
Трансформатор нулевой последовательности ТНП-СЭЩ представляет собой однофазный заземляемый трансформатор напряжения с одной или двумя вторичными обмотками. Начало первичной обмотки трансформатора ТНП-СЭЩ включено в нейтраль первичных обмоток измерительных трансформаторов НОЛ-СЭЩ, конец первичной обмотки заземлен.
Трансформаторы НОЛ-СЭЩ, входящие в состав группы, комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

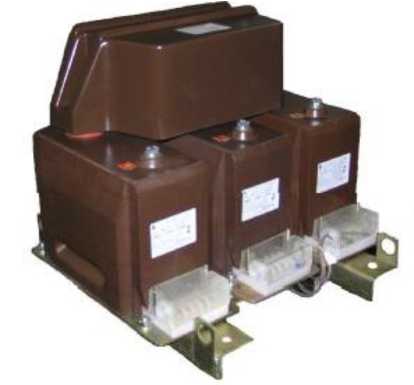

Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ
Технические характеристики
Основные метрологические и технические характеристики трансформаторов трехфазной группы НАЛИ-СЭЩ представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
от 6 до 35 |
|
Номинальное линейное напряжение первичных обмоток, кВ |
от 6 до 35 |
|
Наибольшее рабочее напряжение первичных обмоток, кВ |
от 7,2 до 40,5 |
|
Номинальное линейное напряжение вторичных обмоток, В |
100 |
|
Номинальная частота, Гц |
50; 60 |
|
Классы точности вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная трехфазная мощность вторичных обмоток в классах точности при симметричной нагрузке, В^А, не более: 0,2 0,5 1,0 3,0 |
75 225 450 900 |
|
Габаритные размеры трансформаторов, входящих в состав группы (длинахширинахвысота), мм, не более: - НОЛ-СЭЩ - ТНП-СЭЩ |
418x262x450 395x249x418 |
|
Габаритные размеры трансформаторов трехфазной группы на металлической раме (длинахширинахвысота), мм, не более |
540x480x510 |
|
Масса группы, кг, не более |
250 |
|
Температура окужающего воздуха при эксплуатации, °С |
от минус 60 до плюс 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
В комплект поставки входят:
- трансформатор трехфазной группы НАЛИ-СЭЩ 1 шт.
- комплект для монтажа 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации 1 экз.
Сведения о методах измерений
приведены в разделе 1 «Назначение» руководства по эксплуатации 0РТ.142.132.РЭ.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»
Технические условия ТУ 3414-180-15356352-2012
Другие Трансформаторы
