Полигон пространственный эталонный Пятигорский
| Номер в ГРСИ РФ: | 51631-12 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | АО "Северо-Кавказское аэрогеодезическое предприятие", г.Пятигорск |
Полигон пространственный эталонный Пятигорский (далее - Полигон) предназначен для хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим средствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам, электронным тахеометрам и лазернымсканерам, нивелирам и буссолям, астрономическим и гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных средствах, гравиметрам).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51631-12 | ||||||
| Наименование | Полигон пространственный эталонный | ||||||
| Модель | Пятигорский | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | bdcc81f5-e554-a134-27d3-2de539302b8c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48572 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 896 п. 08 от 29.10.2012 |
Производитель / Заявитель
ФГУП "Северо-Кавказское аэрогеодезическое предприятие", РОССИЯ, г.Пятигорск
Россия
Поверка
| Методика поверки / информация о поверке | ПАГП11МП |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51631-12: Описание типа
2012-51631-12.pdf
|
Скачать | 124.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Полигон пространственный эталонный Пятигорский (далее - Полигон) предназначен для хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим средствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных средствах, гравиметрам).
Описание
Принцип передачи размера единиц длины, плоского угла, превышений и ускорения силы тяжести Полигона заключается в определении метрологических параметров Полигона (геоцентрических координат и их разностей - приращений координат, длин линий , превышений (высот), ускорения силы тяжести) рабочими СИ и сравнении полученных результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в районе городов Пятигорск и Минеральные Воды.
Краткая климатическая характеристика района на основе многолетних наблюдений по гидрометеорологической станций Пятигорска и Минеральные воды:
- климат района умеренно-континентальный , без резких колебаний годовых и суточных температур; наиболее холодный месяц - январь, абсолютный минимум составляет -30 оС; наиболее теплый месяц - август, абсолютный максимум составляет +36 оС.
Рельеф на местности представляет собой ровный, грунт твердый, глины средние, тугопластичные и с глубоким залеганием грунтовых вод. Максимальная глубина промерзания грунта - 1,0 м.
Полигон включает в себя: сеть геодезических пунктов; линейный базис «Пятигорский» (рисунок 1), (далее - Базис); набор эталонных линий (33 линии).
Кроме того, Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон состоит из 12 пунктов (рисунок 2), 8 из которых - пункты Базиса (построенные в 1988-89 гг.), 2 пункта - постоянно-действующие пункты Федеральной астрономогеодезической сети - ФАГС «Пятигорск» (Основной - установлен на вершине горы Пост, Рабочий - на крыше административного здания ФГУП «Сев. Кав. АГП») которые одновременно являются и гравиметрическими, контрольный центр ФАГС № 26 и пункт ГГС Цыганский - 3 кл. Сеть триангуляции выполнена в виде замкнутого триангуляционного полигона.
Все пункты полигона закреплены на местности центрами долговременной сохранности, оборудованы устройствами для принудительного центрирования кроме пункта Базиса № 7, пункта ГГС Цыганский и Контрольного центра ФАГС «Пятигорск» (№26). Все пункты отвечают требованиям предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов определены геометрическим нивелированием по программе I и II класса и связаны с Балтийской системой высот. Подъезд и подход ко всем пунктам Полигона возможен в любое
время года.

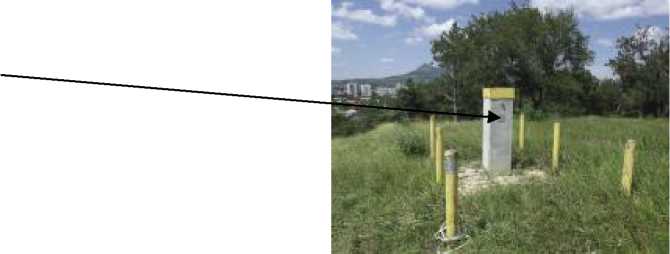

Рисунок 1 - Внешний вид пункта Базиса
* - АПКНС - аппаратура пользователей космических навигационных систем
Место нанесения знака утверждения типа
Условные знаки
Р, - Базисный цэнтр /\ - Пункт “ГС J - Пункт Ф-ДГС

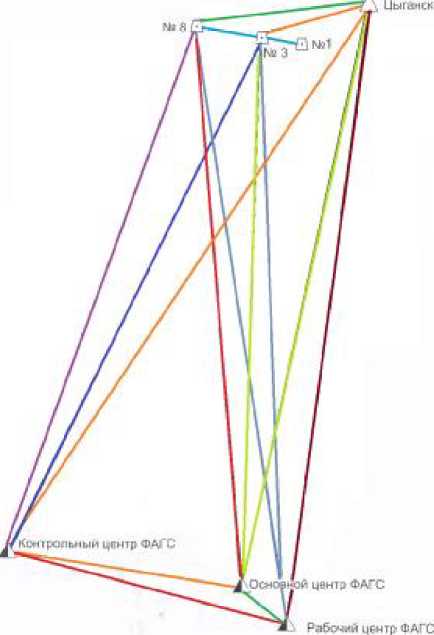

Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Технические характеристики
|
Диапазон линейных измерений Полигона, м |
(24 - 25505) |
|
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при измерениях приращения координат в системе WGS-84, в плане, мм |
± 30 |
|
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при: | |
|
- измерениях длин линий для интервалов более 2016 м, мм |
± 10 |
|
- измерениях эталонных азимутов,...” |
± 1 |
|
- измерениях магнитных азимутов, ..' |
± 8 |
|
Диапазон линейных измерений Базиса, м |
(24-2016) |
|
Абсолютная погрешность Базиса при доверительной вероятности 0,95 при измерениях длин линий, мм, в интервале: | |
|
-(0-504)м |
± 0,5 |
|
-(504-2016)м |
± 1 |
|
Номинальные значения интервалов Полигона, м 24, 288, 504, 760, 984, 1488, 1992, 2016, 3505, 4200, 5232, 8310, 8950, 24021, 24264, 24873, 25129, 25505 | |
|
Номинальные значения интервалов Базиса, м 24, 288, 504, 984, 1488, 1992, 2016 | |
|
Допускаемая “невязка” в треугольнике, мм |
10 |
|
Высота центров Базиса над уровнем земли, м |
0,4-1,2 |
|
Общий уклон трассы Базиса |
0,0007 |
|
Отклонение от створности базисных центров, мм, не более |
50 |
|
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №3 - Цыганский, км |
25,129; 3,505; 24,873 |
|
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №8 - Цыганский, км |
25,505; 5,232; 24,873 |
|
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС - №3 - №8, км |
25,129; 1,728; 25,505 |
|
Диапазон высот нивелирного полигона, м |
310:561 |
|
Класс нивелирования |
I, II |
|
Азимут №1 - №8 |
278° 35,7' |
|
Азимут стенда для транспортных АПКНС |
279° 51,7’ |
|
Скорость движения транспортных АПКНС, км/ч, не более |
40 |
|
Диапазон измерений ускорения силы тяжести на гравиметрическом пункте, м/с2 |
(9,81 : 9,82) |
|
Погрешность при измерениях ускорения силы тяжести, м/с2 |
3 х 10-5 |
|
Электропитание вычислительного центра от сети переменного тока: - напряжением, В - частотой, Гц - потребляемая мощность, кВт |
(220133) (50 ± 1) 1 |
|
Средний срок службы, лет, не менее |
60 |
|
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями: | |
|
- оборудование на открытом воздухе: | |
|
а) температура окружающей среды, °C |
(20 ) |
|
б) верхнее значение относительной влажности воздуха при 30 °С, без конденсации влаги, % |
98 |
|
в) атмосферное давление, кПа |
(100 *) |
|
- оборудование в отапливаемом помещении вычислительного центра: | |
|
а) диапазон температур, °С |
(20 Ц5) |
|
б) верхнее значение относительной влажности при 30 °С, % |
80 |
|
в) атмосферное давление, кПа |
(100 *) |
Знак утверждения типа
нанесен на табличку на пункт №1 Базиса методом гравировки и титульный лист формуляра -типографским способом.
Комплектность
|
Обозначение |
Наименование |
Количество |
Зав. номер |
Примечание |
|
ПАГП11 |
Сеть пунктов Полигона |
1 |
12 пунктов | |
|
ПАГП11-01 |
Базис линейный эталонный «Пятигорский» |
1 |
8 пунктов | |
|
ПАГП11-02 |
Эталонный и магнитный азимуты |
2 |
№1-№8 | |
|
ПАГП11-03 |
Полигон нивелирный |
1 |
Нивелирная сеть I и II класса | |
|
ПАГП11-04 |
Стенд для испытаний АПКНС, используемых на транспортных средствах |
1 |
Участок дороги 2 км, отклонение от прямолинейности не более 5’ | |
|
ПАГП11-05 |
Сеть триангуляции |
1 |
4 пункта | |
|
ПАГП11-06 |
Пункт гравиметрический |
2 |
Основной и Рабочий пункты ФАГС | |
|
ВЦ |
Центр вычислительный |
1 |
Закрытое отапливае мое помещение | |
|
ПАГП11ФО |
Формуляр |
1 | ||
|
ПАГП11МП |
Методика поверки |
1 |
Поверка
осуществляется по документу ПАГП11МП «Полигоны пространственные эталонные. Методика поверки», утвержденным ФГУП «СНИИМ» в апреле 2012 г.
Эталоны
|
Наименование |
НД или метрологические и технические характеристики |
|
Измерительная лента (рулетка) 30 метров ГОСТ 7502-98 |
КТ2, 3 разряд |
|
Комплект: Электронный тахеометр TCR 802 power; Светодальномер DISTOMAT WILD DI2002, зав. № 180142 |
ПГ комплекта ± (0,3 + 1 х 10-6L), где L - в мм; |
|
Нивелир DL-101C |
СКП на 1 км двойного хода не превышает 0,4 мм |
|
Базис линейный эталонный «Пятигорский» |
2 разряд |
|
Комплект GNSS - приемников спутниковых геодезических, (8 штук, 3-х типов) |
ПГ комплекта (3 ± 0,5 мм/км) мм |
Сведения о методах измерений
ПАГП11ФО «Полигон пространственный эталонный Пятигорский. Формуляр»
Нормативные документы
1 Инструкция о построении государственной геодезической сети Союза ССР // ГУ-ГиК . - М.: Геодезиздат, 1966. - 459с.
2 ГКИНП (ГИТА) - 03 - 010 - 03 Инструкция по нивелированию I, II, III и IV классов, ЦНИИГАиК, М., 2004
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государственной гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. - 2004
4 СТО 02570823-19-05 - Базисы линейные эталонные. Общие технические требования
5 ГОСТ 8.016-81 ГСИ. Государственная поверочная схема для СИ плоского угла
6 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24-75000 м
7 ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной спутниковой системы и глобальной системы позиционирования . Системы координат. Методы преобразования координат определяемых точек
8 ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования
9 МИ 1996-89 ГСИ. Базисы в дальнометрии образцовые (эталонные). Методика метрологической аттестации
10 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 -50 м и длин волн в диапазоне 0,2 - 50 мкм
11 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений ускорения свободного падения
12 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем
Рекомендации к применению
при осуществлении геодезической и картографической деятельности
