Трансформаторы напряжения НКФ-220-58У1
| Номер в ГРСИ РФ: | 51673-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | П/я Р-6077 (завод высоковольтной аппаратуры), УКРАИНА, г.Запорожье |
Трансформаторы напряжения НКФ-220-58У1 (далее трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51673-12 | |||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||
| Модель | НКФ-220-58У1 | |||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ad7f2d15-ab12-6e3e-64b0-4a6dd7c29841 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48651 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 982 п. 01 от 08.11.2012 |
Производитель / Заявитель
П/я Р-6077 (завод высоковольтной аппаратуры), УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51673-12: Описание типа
2012-51673-12.pdf
|
Скачать | 75.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НКФ-220-58У1 (далее трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы заземляемые, однофазные, имеют одну первичную обмотку, одну основную вторичную обмотки и одну дополнительную вторичную обмотку. Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Внутри фарфоровой покрышки трансформатора на металлическом цоколе установлена активная часть, которая представляет собой двустержневой магнитопровод с обмотками на каждом стержне.

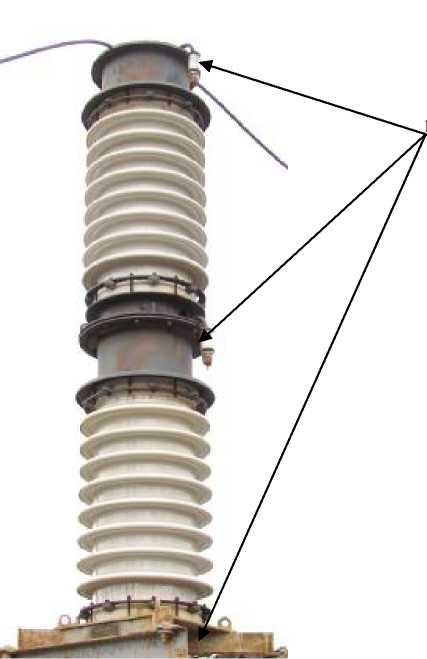

Место пломбирования
Рисунок 1- Общий вид трансформаторов напряжения НКФ-220-58У1
Технические характеристики
Таблица 1- Метрологические и технические характеристики трансформаторов напряжения НКФ-220-58У1
|
Характеристика |
Значение | ||
|
Номинальное напряжение первичной обмотки, В |
150000/^3 | ||
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | ||
|
Класс точности основной вторичной обмотки |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки, ВА |
400 |
600 |
1200 |
|
Класс точности дополнительной вторичной обмотки |
3 | ||
|
Номинальная мощность дополнительной вторичной обмотки, ВА |
1200 | ||
|
Предельная мощность, В • А |
2000 | ||
|
Номинальная частота переменного тока, Гц |
50 | ||
|
Схема и группа соединения обмоток |
1/1/1-0-0 | ||
|
Габаритные размеры, мм, (длинахширинахвысота) |
1040х1040х3300 | ||
|
Масса трансформатора, не более, кг |
1288 | ||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 | ||
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность трансформаторов напряжения НКФ-220-58У1_________________
|
№ п/п |
Наименование изделия |
|
1 |
Трансформатор напряжения НКФ-220-58У1 зав. №№ 21641, 23972, 24173, 24174, 24178, 24183, 24184, 24197 |
|
2 |
Эксплуатационная документация (Техническое описание и инструкция по эксплуатации, совмещенные с паспортом) |
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ТУ 16-517.124-78 «Трансформатор напряжения НКФ. Технические условия»».
Рекомендации к применению
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
