Измерители переходного затухания ИПЗ-АЛ
| Номер в ГРСИ РФ: | 51689-12 |
|---|---|
| Производитель / заявитель: | ООО ПФ "Аласэл", г.Москва |
Измерители переходного затухания ИПЗ-АЛ (далее - приборы) предназначены для измерения переходного затухания между парами жил в многожильных кабелях связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51689-12 |
| Действует | по 08.11.2017 |
| Наименование | Измерители переходного затухания |
| Модель | ИПЗ-АЛ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ec536f91-df80-2d69-f46f-0c73cfff37d4 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.11.2017 |
| Номер сертификата | 48667 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 982 п. 17 от 08.11.2012 |
Производитель / Заявитель
ООО ПФ "Аласэл", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 665830-30143777-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 72 (95%) |
| Неуспешных поверок (СИ непригодно) | 4 (5 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51689-12: Описание типа
2012-51689-12.pdf
|
Скачать | 86.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители переходного затухания ИПЗ-АЛ (далее - приборы) предназначены для измерения переходного затухания между парами жил в многожильных кабелях связи.
Описание
Прибор состоит из генератора и измерителя уровня. Измерительный сигнал, вырабатываемый генератором, подаётся в линию, влияние которой на другие линии требуется определить. На вход измерителя уровня подключается линия, на которую требуется определить влияние, и измеряется наведённый сигнал от влияющей линии. Результат измерения в децибелах (дБ) индицируется на цифровом табло.
Конструктивно прибор выполнен в пластмассовом корпусе. Все органы управления и индикации расположены сверху на лицевой панели прибора. Узлы размещены на двух двухсторонних печатных платах. В нижней части прибора с его тыльной стороны расположен батарейный отсек для аккумуляторов.
По устойчивости к климатическим и механическим воздействиям прибор соответствует 4 группе ГОСТ 22261-94.

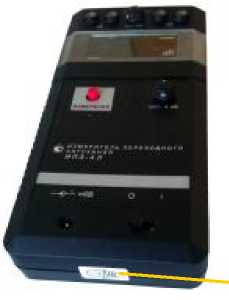

Общий вид прибора и схема защиты от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
Рисунок 1
Рисунок 2
Наклейка для пломбирования
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 1.0, с управляющими функциями. Идентификационные данные ПО следующие:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ИПЗ-АЛ |
665830-30143777 |
1.0 |
1933 |
CRC16 |
Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относятся к группе "С" согласно МИ 3286-2010. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов, включая процессор, защищен конструкцией и путем пломбирования однократно наклеиваемой лентой с уникальным изображением этикетки. Модификация ПО возможна только на предприятии-изготовителе.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых значений переходного затухания, дБ |
0 - 94,5 |
|
Пределы допускаемой основной относительной погрешности измерения переходного затухания, дБ, в диапазоне измерения (0 - 26,9) дБ (27 - 80,9) дБ (81 - 90,9) дБ |
±0,3 ±1,0 ±1,2 |
|
Пределы допускаемой дополнительной температурной относительной погрешности измерения переходного затухания, дБ/10 °С, в диапазоне измерения (0 - 26,9) дБ (27 - 80,9) дБ (81 - 90,9) дБ |
±0,2 ±1,0 ±1,5 |
|
Частота измерительного сигнала, Гц |
1020 ± 6 |
|
Коэффициент нелинейных искажений выходного сигнала, %, не более |
10 |
|
Среднеквадратическое значение напряжения выходного сигнала, В в режиме холостого хода на нагрузке (600±30) Ом |
12 ± 2 6 ± 1 |
|
Выходное сопротивление, Ом |
600 ± 60 |
|
Входное сопротивление, Ом |
300± 15;600±30; 1000±50; 1500±75 |
|
Коэффициент подавления синфазной помехи на входе прибора: дБ, не менее |
43 |
|
Полоса пропускания приёмного тракта по уровню затухания 3 дБ, Гц, не более |
65 |
|
Избирательность приемного тракта при изменении центральной частоты в два раза (510 Гц и 2040 Гц), дБ, не менее |
26 |
|
Общие характеристики | |
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при 30 °C, % |
минус 10 - +40 до 90 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха при 35 °C, % |
минус 25 - +55 до 95 |
|
Питание - от сети переменного тока напряжением, В частотой, Гц - от AANi-MH аккумуляторной батареи |
220 ± 22 50 ± 2,5 |
|
Габаритные размеры (длинахширинахвысота), мм |
196x100x50 |
|
Масса, кг, не более |
1,5 |
Знак утверждения типа
Знак утверждения типа наносится на прибор в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
|
Комплектность изделия |
Количество |
|
Измеритель переходного затухания ИПЗ-АЛ |
1 |
|
Блок питания БПСМ-6В - адаптер сети переменного тока |
1 |
|
Соединительный провод (витая пара) |
2 |
|
Сумка укладочная |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом «Измерители переходного затухания ИПЗ-АЛ.
Методика поверки. МП 665830-30143777-12», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в сентябре 2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±540-7f ± 1 ед. счета;
- магазин затухания: ТТ-4108/11, 600/300 Ом, 0 - 1 МГц; (132,1 ± 0,2) дБ;
- вольтметр универсальный цифровой В7-38: 30 Гц - 100 кГц, 10 мкВ - 300 В, ±0,5 %.
Сведения о методах измерений
"Измерители переходного затухания ИПЗ-АЛ. Руководство по эксплуатации»".
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 665830-30143777-12.
Рекомендации к применению
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
