Микрометры цифровые Primat
| Номер в ГРСИ РФ: | 51697-12 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | Фирма "Wollschlager GmbH & Co. KG", Германия |
Микрометры цифровые Primat (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей. Применяются в отраслях машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51697-12 |
| Действует | по 08.11.2017 |
| Наименование | Микрометры цифровые |
| Модель | Primat |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 577bb078-a773-9e27-bcd3-b6ddcfc216c5 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 08.11.2017 |
| Номер сертификата | 48678 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 982 п. 28 от 08.11.2012 |
Производитель / Заявитель
Фирма "Wollschlager GmbH & Co. KG", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 51697-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 62 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51697-12: Описание типа
2012-51697-12.pdf
|
Скачать | 72.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микрометры цифровые Primat (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей. Применяются в отраслях машиностроительного комплекса.
Описание
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта, стопора, стебля, барабана, трещотки. На скобе расположено считывающее устройство, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций (например, вклю-чение/выключение микрометра, установка на ноль в любом положении, выбор единицы измерений). Конструкция микрометра представляет собой устройство, которое преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.
Считывание результата измерений может производиться как по жидкокристаллическому экрану, так и по шкалам стебля и барабана.
Измерительные поверхности микрометра шлифованные и оснащены твёрдым сплавом. Скоба эмалированная, оснащена теплоизоляционными накладками для предот-
вращения влияния тепла рук.

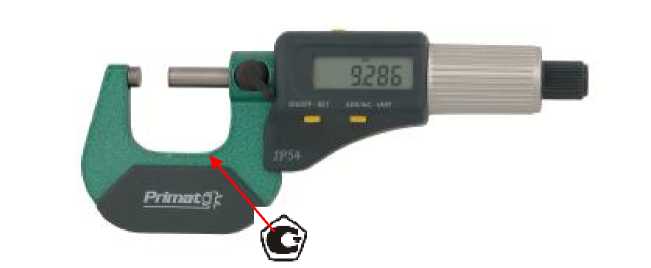

Рисунок 1 - Общий вид микрометра цифрового Primat.
Программное обеспечение
Микрометры цифровые Primat имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.___________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
QLR-8B |
QLR |
v 1.0х |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 32862010.
Технические характеристики
|
Диапазон измерений, мм |
Дискретность отсчета (цена деления), мм |
Шаг микрометрического винта, мм |
Диаметр измерительной пятки, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
св. 0 до 25 вкл. |
0,001 |
0,5 |
6,5 |
± 0,004 |
|
от 25 до 50 вкл. |
0,001 |
0,5 |
6,5 |
± 0,004 |
Шероховатость измерительных поверхностей микрометров, не более - 0,08 мкм.
Измерительное усилие микрометров цифровых Primat - 5.. .10 Н.
Колебание измерительного усилия - 2 Н.
Отклонение от плоскостности измерительных поверхностей - 0,6 мкм.
Отклонение от параллельности измерительных поверхностей, не более - 1,5 мкм.
Диапазон рабочих температур - (20±4) °С.
Влажность, не более - 80 %.
Знак утверждения типа
Знак утверждения типа наносится на скобу микрометра методом наклейки и в правом верхнем углу паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
микрометр цифровой Primat |
1 шт. |
|
установочная мера (для микрометра с пределом измерений свыше 25 мм) |
1 шт. |
|
элемент питания |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке МП 51697-12 «Микрометры цифровые Primat. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки микрометров.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по МИ 1604-87.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта «Микрометры цифровые Primat».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Wollschlager GmbH & Co. KG, Германия
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
