Расходомеры-счётчики газа РГТ (далее - расходомеры) предназначены для измерений объемного расхода и объема азота, воздуха и инертных газов.

Информация по Госреестру

Основные данные
Номер по Госреестру 51713-18
Наименование Расходомеры-счетчики газа
Модель РГТ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.12.2023
Производитель / Заявитель

ООО "Мониторинг", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 739
Найдено поверителей 14
Успешных поверок (СИ пригодно) 710 (96%)
Неуспешных поверок (СИ непригодно) 29 (4%)
Актуальность информации 21.11.2024

Поверители

Скачать

51713-18: Описание типа СИ Скачать 108.5 КБ
51713-18: Методика поверки Скачать 7 MБ

Описание типа

Назначение

Расходомеры-счётчики газа РГТ (далее - расходомеры) предназначены для измерений объемного расхода и объема азота, воздуха и инертных газов.

Описание

Принцип действия расходомеров-счётчиков газа РГТ основан на термоанемометрическом методе измерения расхода газа. Значение объема отобранной пробы рассчитывается расходомером на основании результатов прямых измерений объемного расхода газа и времени.

Расходомеры - счётчики газа РГТ состоят из одного блока. На лицевой панели расположены входной штуцер, клавиши управления и цифровое табло. Выходной штуцер, интерфейсный разъем и разъем для подключения сетевого адаптера расположены на задней панели. В режиме измерения на цифровом табло отображаются значения объемного расхода газа (дм3/мин) и текущее значение объема газа (см3, дм3). Для обеспечения обмена данными с внешними устройствами расходомеры оснащаются цифровым интерфейсом RS-232, аналоговым выходом (опционально) и входом для синхронного пуска (опционально).

Расходомеры - счётчики газа РГТ выпускаются в следующих модификациях: РГТ-1, РГТ-2, РГТ-3, РГТ-4, РГТ-5, РГТ-6, РГТ-7, которые отличаются диапазоном измеряемых расходов. С изменением диапазона измеряемых расходов меняются диаметры входного и выходного штуцеров.

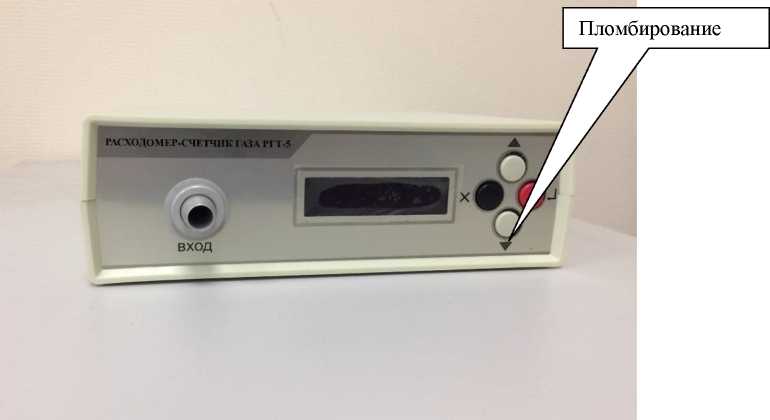

Общий вид расходомеров со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счётчиков газа РГТ

Программное обеспечение

Расходомеры-счётчики газа РГТ имеют встроенное программное обеспечение «РГТ», разработанное предприятием-изготовителем специально для решения задач измерения объёмного расхода и объёма газа. Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Программное обеспечение расходомеров является полностью метрологически значимым.

Влияние программного обеспечения расходомеров учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«РГТ»

Номер версии (идентификационный номер) ПО

не ниже 3.1

Цифровой идентификатор ПО

CDG45215

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

РГТ-1

РГТ-2

РГТ-3

РГТ-4

РГТ-5

РГТ-6

РГТ-7

Диапазон измерений объемного расхода газа (приведенный к температуре +20 °С и давлению 101,325 кПа), дм3/мин 1

от 0,1 до 1 включ.

от 0,2 до 2 включ.

от 0,5 до 5 включ.

от 1 до 10 включ.

от 2 до 20 включ.

от 5 до 50 включ.

от 10 до 100 включ.

Пределы допускаемой относительной погрешности при измерении объемного расхода газа (приведенного к температуре +20 °С и давлению 101,325 кПа), %

±1

Диапазон измерений объема газа(приведенного к температуре +20 °С и давлению 101,325 кПа), дм3

от 0,1 до 99 включ.

от 1 до 9900 включ.

Пределы допускаемой относительной погрешности при измерении объема газа (приведенного к температуре +20 °С и давлению 101,325 кПа), %

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

230±23 В 50±1

Потребляемая мощность, В •А, не более

15

Г абаритные размеры, мм, не более

- высота

- ширина

- длинна

70

210

215

Масса расходомера, кг, не более

0,75

Рабочие газы

азот, воздух и инертные газы 1)

Время прогрева, мин, не более

10

Избыточное давление газа на входе, кПа, не более

15

Средний срок службы, лет

Средняя наработка на отказ, ч

5 5000

Условия эксплуатации:

- температура окружающего, °С

- атмосферное давление, кПа

- относительная влажность окружающей среды, %

от +15 до +25 °С от 84 до 106 кПа не более 80 %

1) В качестве рабочих газов должны использоваться технически чистые газы и ПНГ с техническими характеристиками не хуже: азот высокой чистоты (особой чистоты по ГОСТ 9293-74), воздух кл. 3 по ГОСТ 17433-80. В качестве источника воздуха для расходомеров могут использоваться генераторы нулевого воздуха утвержденного типа.

Расходомеры могут быть откалиброваны заводом-изготовителем для измерения расхода и объема других инертных, не конденсируемых, не горючих, не агрессивных газов с

относительной влажностью не более 80 %.

Знак утверждения типа

наносится на заднюю панель расходомеров-счётчиков газа РГТ и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность расходомеров - счетчиков газа РГТ

Наименование

Обозначение

Количество

Расходомер-счётчик газа РГТ

1 шт.

Методика поверки

МП-242-2269-2018

1 экз.

Руководство по эксплуатации

ШДЕК.421322.002 РЭ

1 экз.

Поверка

осуществляется по документу МП-242-2269-2018 «ГСИ. Расходомеры - счётчики газа РГТ.

Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2018 г.

Основные средства поверки:

калибратор расхода газа DryCal модель FlexCal, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70660-18;

стенд для поверки и калибровки измерителей и регуляторов расхода газа СПИ-02, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46602-11.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус расходомеров и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия

ШДЕК.421322.002ТУ Расходомеры -счетчики газа РГТ. Технические условия
