Тахеометры электронные Nikon DTM-322
| Номер в ГРСИ РФ: | 51741-12 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "Trimble Navigation Ltd.", США |
Тахеометры электронные Nikon DTM-322 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51741-12 |
| Действует | по 20.11.2017 |
| Наименование | Тахеометры электронные |
| Модель | Nikon DTM-322 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bfe69ef6-281b-8443-3d24-4616ab1e8fc7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 20.11.2017 |
| Номер сертификата | 48739 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1044 п. 13 от 20.11.2012 |
Производитель / Заявитель
Фирма "Trimble Navigation Ltd.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 2798-2003 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 436 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51741-12: Описание типа
2012-51741-12.pdf
|
Скачать | 101.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тахеометры электронные Nikon DTM-322 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Описание
Тахеометры электронные Nikon DTM-322 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,85 мкм, мощность - менее 0,2 мВт, класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры электронные Nikon DTM-322 выпускаются в двух модификациях: Nikon DTM-322 3" и Nikon DTM-322 5". Выпускаемые модификации различаются погрешностью измерения углов.
Конструктивно, тахеометры электронные Nikon DTM-322 выполнены единым блоком. На передней панели тахеометров электронных Nikon DTM-322 расположен монохромный графический дисплей с кнопками управления. У модификаций тахеометров электронных Nikon DTM-322 3" дисплей располагается с двух сторон. На одной из боковых панелей размещен аккумуляторный отсек. В нижней части корпуса находится разъём для подключения внешних устройств.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства через порт RS-232C.
Пломбирование крепёжных винтов корпуса тахеометров электронных Nikon DTM-322 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.

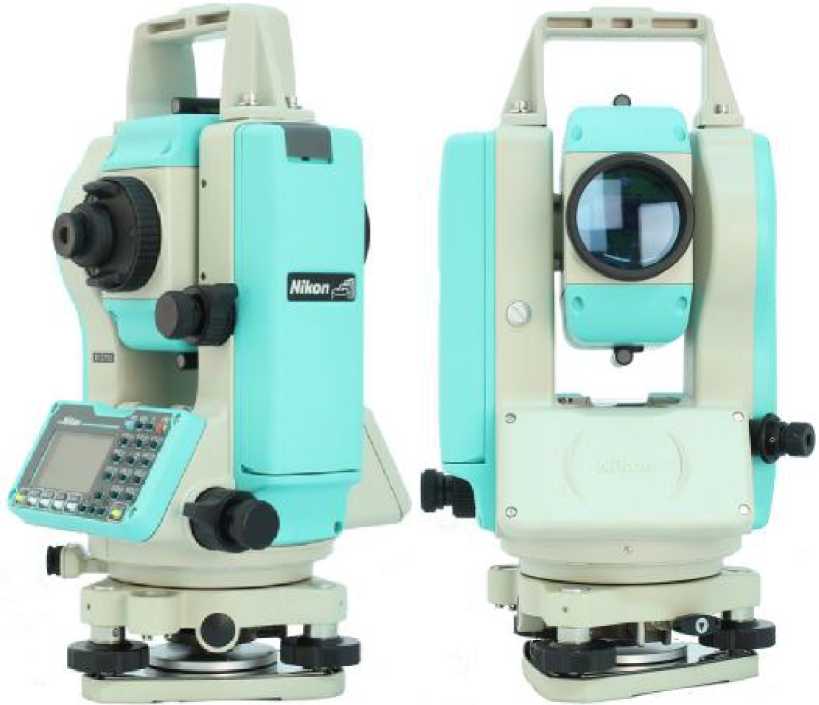

Фотографии общего вида тахеометров электронных Nikon DTM-322
Программное обеспечение
Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин, импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DTM-302 Firmware |
SysCore.mot |
1.42 |
E2EDDC46 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Модель |
Nikon DTM-322 3" Nikon DTM-322 5" |
|
Увеличение зрительной трубы, крат: |
33 |
|
Диаметр входного зрачка, мм: |
45 |
|
Угловое поле зрения зрительной трубы, ...°...', не менее: |
1 20 |
|
Наименьшее расстояние визирования, м, не менее: |
1,5 |
|
Цена деления установочных уровней: - цилиндрический, ..”/ 2 мм - круглый , ..// 2 мм |
30 10 |
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон компенсации компенсатора, ...', не менее: |
± 3 | |
|
Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: |
± 1,0 | |
|
Предел допускаемой погрешности оптического центри-ра, мм, не более: |
± 1,0 | |
|
Диапазон измерений: - углов, ..°: - расстояний, м: в нормальных условиях отражательный режим (мини призма*) отражательный режим (1 призма**) отражательный режим (тройная призма) диффузный режим на отражающую плёнку*** |
0 - 360 1,5 - 1000 1,5 - 2000 1,5 - 2600 5 - 100 | |
|
Дискретность отсчитывания измерений: - углов, ...": - расстояний, мм: |
1/5/10 1 | |
|
Допускаемая СКП измерений углов, .. ": |
±3 |
±5 |
|
Допускаемая СКП измерений расстояний, мм: - отражательный режим - диффузный режим на отражающую плёнку*** |
±(3+2x10-6xD)**** ±(3+3x10-6xD)***** ±(3+2x10-6xD)**** ±(3+3x10-6xD)***** где D - измеряемое расстояние, мм | |
|
Объем внутренней памяти: |
10000 измерений | |
|
Источник электропитания: |
4 x АА Ni-MH | |
|
Диапазон рабочих температур, °С: |
от - 20 до + 50 | |
|
Габаритные размеры (Д х Ш х В), мм: |
173 х 168 х 335 | |
|
Масса с аккумулятором, кг, не более: |
5 | |
* - измерения на мини призму Nikon (25 мм);
** - измерения на призму Nikon (62,5 мм);
*** - измерения на отражающую плёнку (50 мм х 50 мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007
**** - при температуре окружающей среды от -10 °С до +40 °С
- при температуре окружающей среды от -20 °С до -10 °С и от +40 °С до +50 °С
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплектность
|
Наименование |
Количество, шт. |
|
Тахеометр электронный |
1 |
|
Трегер |
1 |
|
Батарейный блок (4 х AA) |
1 |
|
Кабель передачи данных |
1 |
|
Набор инструментов для юстировки |
1 |
|
Защитный чехол от дождя |
1 |
|
Транспортировочный футляр с ремнями |
1 |
|
Руководство по эксплуатации на компакт-диске |
1 |
Поверка
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методах измерений
Методика измерений приведена в документе: «Тахеометры электронные Nikon DTM-322. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;
4. Техническая документация «Trimble Navigation Limited», США.
Рекомендации к применению
- осуществление геодезической и картографической деятельности.
