Приборы портативные эталонные многофункциональные MT300
| Номер в ГРСИ РФ: | 51774-12 |
|---|---|
| Производитель / заявитель: | Фирма "ZERA GmbH", Германия |
Приборы портативные эталонные многофункциональные МТ300 (далее приборы МТ300) предназначены для измерений электроэнергетических величин при калибровке и поверке: - однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,2 и более грубых; - однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности; - энергетических фазометров и частотомеров; - вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51774-12 |
| Действует | по 07.09.2022 |
| Наименование | Приборы портативные эталонные многофункциональные |
| Модель | MT300 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9fa926b0-45d8-2f08-6939-7c903c30b4cb |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 20.11.2017 |
| Номер сертификата | 48767 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1044 п. 40 от 20.11.2012 |
Производитель / Заявитель
Фирма "ZERA GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП-2203-0257-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (93%) |
| Неуспешных поверок (СИ непригодно) | 2 (7 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51774-12: Описание типа
2017-51774-12.pdf
|
Скачать | 110.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы портативные эталонные многофункциональные МТ300 (далее приборы МТ300) предназначены для измерений электроэнергетических величин при калибровке и поверке:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,2 и более грубых;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Описание
Принцип действия приборов МТ300 основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Приборы МТ300 состоят из блока первичных преобразователей тока и напряжения (измерительных трансформаторов тока и напряжения), шести аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей Приборов серии МТ300. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин. Связь с ПЭВМ осуществляется с помощью последовательного интерфейса. Приборы серии МТ300 оснащены входом для подключения импульсного выхода счетчиков электроэнергии и частотным выходом с частотой сигнала, пропорциональной измеряемой мощности.
Приборы МТ300 выпускаются в четырех исполнениях (МТ310, МТ320, МТ360,
МТ365), отличающихся основной погрешностью измерений и сервисными возможностями.
Приборы MT310 и МТ320 могут использоваться совместно с дополнительными компенсированными токовыми клещами, расширяющими диапазон использования приборов.
Питание Прибора МТ300 осуществляется от сети переменного тока (85 - 132/170 - 265) В, (47 - 63) Гц.

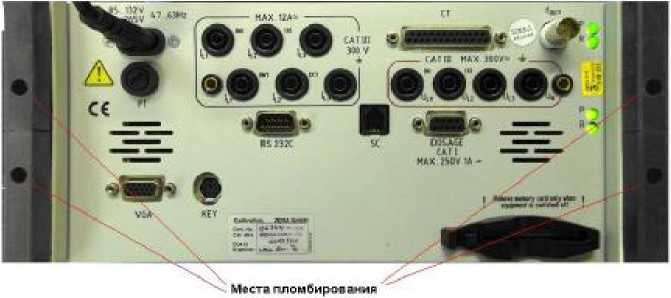

Пломбирование от несанкционированного доступа производится путем нанесения мастичной пломбы, блокирующей винты, крепящие резиновые накладки.
Внешний вид приборов показан на рисунке 1, верхняя панель - на рисунке 2.

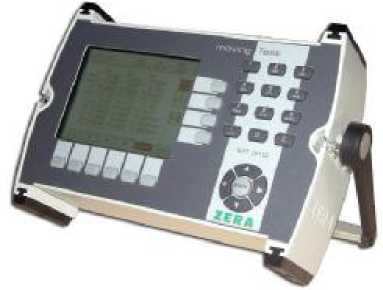

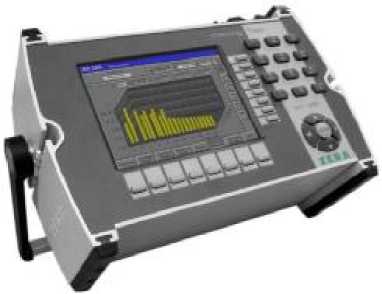

МТ310- Рисунок 1. Внешний вид приборов МТ365
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные программного обеспечения МТ300 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование. программного обеспечения |
Номер версии (Идентификационный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Controlprogramm |
MT3701 |
V 1.ХХ, где ХХ > 50 |
- |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений в соответствии с WELMEC 7.2 и МИ 3286-2010 - «С».
Технические характеристики
Основные метрологические и технические характеристики приборов МТ300 представлены в таблице 2 с учетом влияния встроенного программного обеспечения.
Таблица 2
|
Наименование характеристики |
МТ310 |
МТ320 |
МТ360 |
МТ365 |
|
Диапазон измерений напряжения переменного тока, В |
0,1 - 300 (поддиапазоны 5, 250) | |||
|
Пределы допускаемой приведенной погрешности1 измерений напряжения переменного тока, % |
±0,05 (в диапазоне 30 - 300 В) |
±0,03 (в диапазоне 30 - 300 В) |
±0,05 (в диапазоне 30 - 300 В) |
±0,03 (в диапазоне 30 - 300 В) |
|
Пределы допускаемой приведенной погрешности измерений напряжения переменного тока с адаптером до 40 кВ, % |
±2 |
±2 |
±2 |
±2 |
|
Диапазон измерений силы переменного тока, А |
0,001 - 12 (поддиапазоны 0,05, 0,1, 0,25, 0,5, 1, 2.5, 5, 10) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, % |
±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) |
±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) |
±0,05 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) |
±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) |
|
Наименование характеристики |
МТ310 |
МТ320 |
МТ360 |
МТ365 |
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 120 А, % |
±0,3 (в диапазоне 0,1-0,5 А) ±0,15 (в диапазоне 0,5-120 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 300 А, % |
±0,6 (в диапазоне 0,2-0,5 А) ±0,3 (в диапазоне 0,5-1 А) ±0,15 (в диапазоне 1-300 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 1200 А, % |
±1,0 (в диапазоне 1-10 А) ±0,5 (в диапазоне 10-100 А) ±0,3 (в диапазоне 100-1200 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 1500 А, % |
±1,5 (в диапазоне до 75 А) ±0,75 (в диапазоне до 300 А) ±0,5 (в диапазоне до 1500 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 2000 А, % |
±1,0 (в диапазоне 5-200 А) ±1,0 (в диапазоне 0,5-2000 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 10000 А, % |
±1,0 (в диапазоне 5-1000 А) ±1,0 (в диапазоне 0,5-10000 А) | |||
|
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с адаптером до 2000 А, % |
±1,5 | |||
|
Пределы допускаемой приведенной погрешности1,2 измерений мощности и энергии, % |
±0,1 |
±0,05 |
±0,1 |
±0,05 |
|
Пределы допускаемой приведенной погрешности1,2 измерений мощности и энергии с токовыми клещами МТ3430, % |
±0,35 (в диапазоне 0,1-0,5 А) ±0,2 (в диапазоне 0,5-120 А) | |||
|
Диапазон измерений частоты, Гц |
15 - 70 | |||
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,01 | |||
|
Наименование характеристики |
МТ310 |
МТ320 |
МТ360 |
МТ365 |
|
Диапазон измерений углов сдвига фаз, градус |
0 - 360 | |||
|
Пределы допускаемой абсолютной погрешности измерений углов сдвига фаз, градус |
±0,01 | |||
|
Температурный коэффициент, -10’ /К: - напряжения - тока - мощности |
15 15 [50]3 30 [65]3 |
5 5 [50]3 10 [65]3 |
15 15 [50]3 30 [65]3 |
5 5 [50]3 10 [65]3 |
|
Напряжение питания, В |
85 - 265 | |||
|
Частота напряжения питания, Гц |
47 - 63 | |||
|
Потребляемая мощность, В •А, не более |
22 |
35 | ||
|
Средняя наработка на отказ, час |
10000 | |||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
220х290х80 |
220x290x115 | ||
|
Масса, кг, не более |
3 |
4 | ||
Примечания:
1 - погрешность приведена к включенному поддиапазону;
2 - погрешность приведена к полной мощности;
3 - при использовании токовых клещей МТ3430.
Условия эксплуатации:
- температура окружающего воздуха от минус 10 до 50°С; ( для МТ310 и МТ320);
- температура окружающего воздуха от минус 15 до 45°С; ( для МТ360 и МТ365);
- относительная влажность воздуха 80 % при 20 °С;
- атмосферное давление от 84 до 106,7 кПа (630 до 800 мм рт. ст.).
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Прибор серии МТ300 |
1 шт. по заказу |
|
Кабель сетевой |
1 шт. |
|
Компакт-диск с документацией |
1 шт. |
|
Принадлежности |
по заказу |
|
Руководство по эксплуатации на установку конкретного исполнения. |
1 шт. |
|
Методика поверки МП 2203-0257-2012 |
1 шт. |
Поверка
осуществляется по методике поверки МП 2203-0257-2012 «Приборы портативные эталонные многофункциональные МТ300. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2012 г.
Основные средства поверки:
Установка поверочная универсальная «УППУ-МЭ 3.1К», относительная погрешность измерений напряжения и тока не более 0,01%, активной мощности, не более 0,02%.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации на прибор конкретного исполнения.
Нормативные документы
ГОСТ 22261-94.Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 25 А в диапазоне частот от 20 до 1-106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы переменного напряжения до 1000 В в диапазоне частот от V10-2 до 2409 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
Техническая документация фирмы-изготовителя
Рекомендации к применению
оказание услуг по обеспечению единства измерений.
