Манометр дифференциальный 130
| Номер в ГРСИ РФ: | 51779-12 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Mid-West Instrument", США |
Манометр дифференциальный модель 130 (далее по тексту ╞ манометр) предназначен для измерений разности давлений жидкостей и газов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51779-12 | ||||||
| Наименование | Манометр дифференциальный | ||||||
| Модель | 130 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 017c99e5-27ad-de08-3751-4c726b56b38b | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48773 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1054 п. 01 от 23.11.2012 |
Производитель / Заявитель
Фирма "Mid-West Instrument", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51779-12: Описание типа
2012-51779-12.pdf
|
Скачать | 73.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометр дифференциальный модель 130 (далее по тексту - манометр) предназначен для измерений разности давлений жидкостей и газов.
Описание
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Гибкая упругая диафрагма и пружина перемещаются под влиянием перепада давлений. Магнит, соединенный с диафрагмой, передает сигнал о перемещении через стенку компрессионной камеры следящему магниту, прикрепленному к показывающей стрелке прибора. Вращение следящего магнита, заставляет стрелку следовать движению внутреннего магнита и таким образом показывать значение дифференциального давления на градуированной шкале прибора.

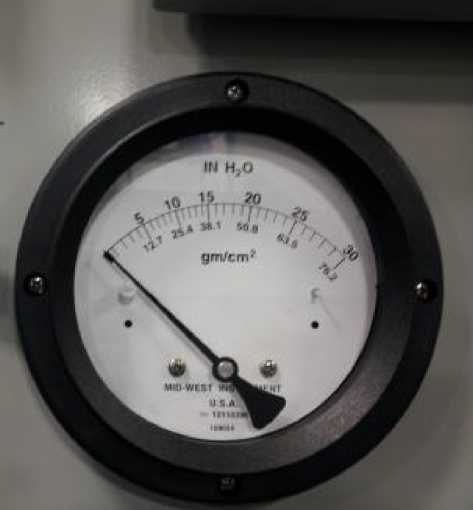

Рисунок 1. Манометр дифференциальный модель 130.
Технические характеристики
|
Заводской номер |
12110396 |
|
Диапазон измерений разности давлений, дюйм вод. ст.; (кПа) |
0-30;(0-7,5) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 2% |
|
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха , %/10 °С |
± 0,5 |
|
Диапазон рабочих температур, °С |
от минус 40 до плюс 93 |
|
Габаритные размеры, не более, мм |
158 х 120 х 158 |
|
Масса, не более, кг |
4,6 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт.
Комплектность
- манометр дифференциальный модель 130 1 шт;
- паспорт 1 экз.
Поверка
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
вне сферы государственного регулирования обеспечения единства измерений.
