Весы электронные JW-1, JW-1C
| Номер в ГРСИ РФ: | 51781-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "ACOM" Inc., Корея |
Весы электронные JW-1, JW-1C (далее ╞ весы), предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51781-12 |
| Действует | по 23.11.2017 |
| Наименование | Весы электронные |
| Модель | JW-1, JW-1C |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d218e2d6-7d66-ca81-0e3b-b3d3acd28bbd |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Корея |
| Информация о сертификате | |
| Срок действия сертификата | 23.11.2017 |
| Номер сертификата | 48776 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1054 п. 04 от 23.11.2012 |
Производитель / Заявитель
Фирма "Acom Inc., Ltd.", Корея
Корея
Поверка
| Методика поверки / информация о поверке | МП 51781-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
8951
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8874 (99%) |
| Неуспешных поверок (СИ непригодно) | 77 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51781-12: Описание типа
2012-51781-12.pdf
|
Скачать | 110.6 КБ | |
|
51781-12: Методика поверки
2024-mp51781-12.pdf
|
Скачать | 998.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы электронные JW-1, JW-1C (далее - весы), предназначены для измерений массы.
Описание
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).

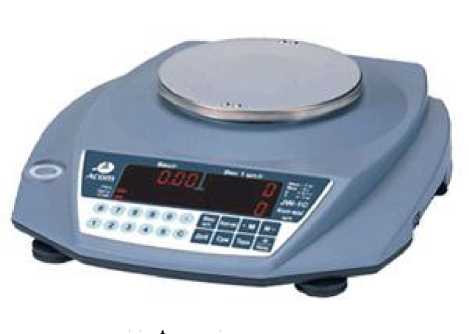

Общий вид весов представлен на рисунке 1.
Модификация JW-1

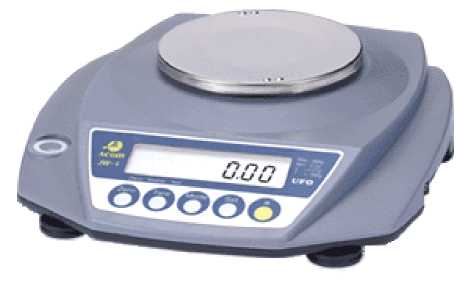

Рисунок 1 - Общий вид весов электронных JW-1.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей (жидкокристаллический для модификаций JW-1 и светодиодный для модификаций JW-1C). Весы могут оснащаться интерфейсом связи RS232 для подключения различных периферийных устройств.
В зависимости от модификации весы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство уравновешивания тары - выборки массы тары;
- взвешивание в различных единицах измерения массы;
- определение максимального значения массы;
- сигнализация о превышении нагрузки.
Весы имеют следующие режимы работы:
- счетный режим;
- вычисление процентных соотношений;
Весы выпускаются в различных модификациях , отличающихся метрологическими характеристиками.
Знак поверки в виде наклейки наносится на корпус весов.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
наклейка винт предохранительный наклейка
Рисунок 2 - Место пломбировки.
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами в виде наклеек, расположенных на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через какой-либо интерфейс. Защитные пломбы ограничивают доступ к переключателю юстировки, а так же к предохранительному винту, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «A».
Идентификационным признаком ПО служит номер версии, который может быть вы-
зван через меню весов. Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион -ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО | |
|
JW-1 |
JW-1C | ||||
|
не применяется |
не применяется |
U-0043 |
C-0010 |
не применяется |
не применяется |
Технические характеристики
Таблица 2
|
Наименование характеристики |
Модификация весов | |||||
|
JW-1 | ||||||
|
Максимальная нагрузка (Мах), г |
200 |
300 |
600 |
1500 |
2000 |
3000 |
|
Минимальная нагрузка (Min), г |
0,2 |
0,2 |
0,4 |
1 |
5 |
5 |
|
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,02 |
0,05 |
0,1 |
0,1 |
|
Предел допускаемого среднего квадратического отклонения, г |
0,01 |
0,01 |
0,02 |
0,05 |
0,1 |
0,1 |
|
Наименование характеристики |
Модификация весов | |||||
|
JW-1 | ||||||
|
Предел допускаемой погрешности от нелинейности, г |
0,02 |
0,02 |
0,04 |
0,1 |
0,2 |
0,2 |
|
Диапазон уравновешивания тары |
100 % Max | |||||
|
Диапазон рабочих температур, °С |
от +10 до + 30 | |||||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
ОЛА +10 % 220 -15% от 50 до 60 | |||||
|
Масса, не более, кг |
1,1 | |||||
|
Габаритные размеры, мм |
275х235х70 | |||||
|
Таблица 3 | ||||
|
Наименование характеристики |
Модификация весов | |||
|
JW-1C | ||||
|
Максимальная нагрузка (Мах), г |
200 |
500 |
1000 |
2000 |
|
Минимальная нагрузка (Min), г |
0,4 |
1 |
2 |
4 |
|
Действительная цена деления шкалы (d), г |
0,02 |
0,05 |
0,1 |
0,2 |
|
Предел допускаемого среднего квадратического отклонения, г |
0,02 |
0,05 |
0,1 |
0,2 |
|
Предел допускаемой погрешности от нелинейности, г |
0,04 |
0,1 |
0,2 |
0,4 |
|
Диапазон уравновешивания тары |
100 % Max | |||
|
Диапазон рабочих температур, °С |
от +10 до + 30 | |||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
+ + Q +10% 220 -15% от 50 до 60 | |||
|
Масса, не более, кг |
1,1 | |||
|
Габаритные размеры, мм |
275х235х70 | |||
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы ................................................................................................................................1 шт.
2. Руководство по эксплуатации ..................................................................................... 1 экз.
3. Методика поверки ........................................................................................................ 1 экз.
4. Адаптер сетевого питания ............................................................................................1 шт.
Поверка
осуществляется по документу МП 51781-12 «Весы электронные JW-1, JW-1C. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе «Установки пользователя» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности F2 и М1 по ГОСТ OIML R 111-1—2009.
Сведения о методах измерений
«Весы электронные JW-1, JW-1C. Руководство по эксплуатации», раздел «Режимы взвешивания».
Нормативные документы
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
2. Техническая документация фирмы-изготовителя
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
