Система измерений количества и параметров свободного нефтяного газа на систему розжига факелов ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть"

Назначение

Система измерений количества и параметров св,ободного нефтяного газа на систему розжига факелов ДНС-1 Малочерногорского месторождения ОАО «Корпорация Югранефть» (далее - СИКГ) предназначена для измерений объемного расхода и объема свободного нефтяного газа (СНГ), приведенных к стандартным условиям по ГОСТ 2939-63.

Описание

Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема СНГ, приведенных к стандартным условиям, по результатам измерений объемного расхода и объема СНГ в рабочих условиях, температуры и давления СНГ. Компонентный состав СНГ определяется в аттестованной аналитической лаборатории в соответствии с ГОСТ 31371.7-2008. По измеренным значениям объемного расхода, избыточного давления и температуры СНГ, значению атмосферного давления и определенному в аналитической лаборатории компонентному составу СНГ, комплекс измерительно вычислительный (КИВ) МикроТЭК-11, автоматически рассчитывает теплофизические свойства СНГ в соответствии с ГСССД МР 113-03, и выполняет расчет объемного расхода и объема СНГ, приведенных к стандартным условиям.

СИКГ представляет собой единичный экземпляр, спроектированный для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлена непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКГ имеет одну измерительную линию (ИЛ) состоящую из измерительного трубопровода с размещенными на нем средствами измерений объемного расхода, температуры и давления СНГ. Результаты измерений, которых поступают в комплекс измерительновычислительный и далее в автоматизированное рабочее место (АРМ) оператора.

Тип и количество средств измерений входящих в состав СИКГ приведен в таблице 1.

Таблица 1 - Тип и количество средств измерений входящих в состав СИКГ

Средства измерений СИКГ, находящиеся на ИЛ помещены в специализированные термошкафы.

СИКГ имеет искробезопасные электрические цепи по ГОСТ Р 51330.10-99, а все средства измерений, входящие в состав СИКГ, имеют взрывобезопасное исполнение.

СИКГ обеспечивает выполнение следующих функций:

- автоматическое измерение и индикацию объемного расхода и объема СНГ в рабочих условиях, температуры, давления СНГ, и приведение измеренного объемного расхода и объема к стандартным условиям по ГОСТ 2939-63;

- отображение, регистрацию, архивирование, хранение для передачи на печать и формирования отчетов результатов измерений;

- защиту системной информации от несанкционированного доступа к программным средствам.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все средства измерений, входящие в состав СИКГ, пломбируются в соответствии с технической документацией на них, все измерительные каналы пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

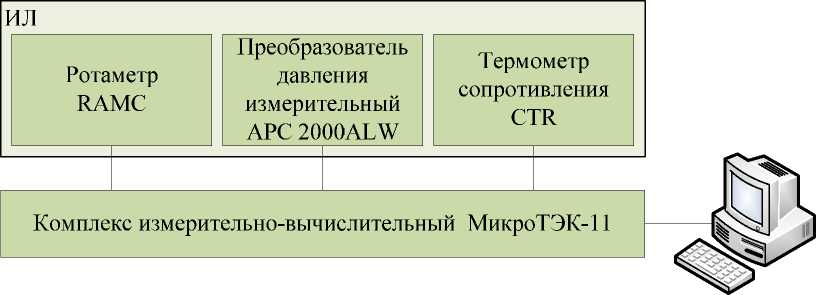

Структурная схема СИКГ показана на рисунке 1.

АРМ

Рисунок 1 - Структурная схема СИКГ

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ разделено на встроенное и внешнее.

Встроенное ПО, реализованное в КИВ МикроТЭК-11, хранит все процедуры, функции и подпрограммы, для автоматизированного выполнения функций сбора, обработки, отображения, регистрации и хранения информации по результатам измерений количества и параметров СНГ.

Внешнее ПО, установленное на АРМ, служит для отображения полученных данных с вычислителя КИВ МикроТЭК-11, их систематизации, архивирования и передачу результатов измерений в компьютерную сеть.

ПО СИКГ защищено персональными логинами и паролями, а также журналом событий для регистрации входа и действий пользователей.

У ровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» в соответствии с МИ 3286-2010.

Технические характеристики

Категория СИКГ по ГОСТ Р 8.733-2011

Класс СИКГ по ГОСТ Р 8.733-2011

Диапазон измерений объемного расхода СНГ, приведенного к стандартным условиям, м3/ч                                      от 2 до 10

Пределы допускаемой относительной погрешности измерений

объема СНГ, приведенного к стандартным условиям, %

Рабочая среда СНГ по ГОСТ Р 8.615-2005:

- плотность при стандартных условиях, кг/м3

- температура, °С                                                                    от 18 до 45

- абсолютное давление СНГ, кгс/см2                                                 от 3 до 7

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

Знак утверждения типа

наносят на маркировочные таблички, наклеиваемые на лицевую сторону средств измерений, входящих в состав СИКГ, и на титульные листы руководства по эксплуатации и паспорта в левом верхнем углу типографским способом.

Комплектность

Таблица 2 - Комплектность

Поверка

осуществляется в соответствии с документом МЦКЛ.0091.МП «Инструкция. «Система измерений количества и параметров свободного нефтяного газа на систему розжига факелов ДНС-1 Малочерногорского месторождения ОАО «Корпорация Югранефть». Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 01.10.2012 г.

Основные средства поверки:

- генератор сигналов низкочастотный прецизионный Г3-122, диапазон частот от 0,001 до 2-106 Гц с дискретностью 0,001 Гц, пределы допускаемой основной погрешности установки частоты ±5*10-7 f, где f - значение частоты, Гц;

- частотомер электронно-счетный Ч3-88, диапазон частот от 0,01 до 2-108 Гц, пределы допускаемой относительной погрешности измерения частоты 5f = ± (|5о| +£<-14сч), где fx - измеряемая частота, Гц; 5f - относительная погрешность по частоте опорного генератора (встроенного и внешнего); !сч - время счета частотомера, с;

- калибратор Н4-7, с пределами допускаемой погрешности: воспроизведения силы постоянного тока ± (0,005 - 0,03) %, воспроизведения напряжения постоянного тока ± (0,0025 -0,004) % и диапазонами устанавливаемых значений: силы постоянного тока ± (0,1 нА - 2 А), напряжения постоянного тока ± (0,1 мкВ - 200 В);

- другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав СИКГ.

Сведения о методах измерений

изложены в документе «ГСИ. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа на систему розжига факелов ДНС-1 Малочерногорского месторождения ОАО «Корпорация Югранефть», ФР.1.29.2012.12512.

Нормативные документы

1 ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».

2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

3 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

4 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

5 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
