Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО "ТНК-Нижневартовск"
| Номер в ГРСИ РФ: | 51796-12 |
|---|---|
| Производитель / заявитель: | Дочернее ЗАО "Обьэнергосбережение", г.Нижневартовск |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления (ФВД) ДНС Гунн-Еганская ОАО ┌ТНК-Нижневартовск√ (далее - СИКГ) предназначена для измерений объёмного расхода и объёма свободного нефтяного газа (СНГ), приведенных к стандартным условиям по ГОСТ 2939-63.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51796-12 | ||||||
| Наименование | Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО "ТНК-Нижневартовск" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | dec948be-1de8-b8dc-0f64-01ec1ec3f895 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48932 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1045 п. 11 от 20.11.2012 |
Производитель / Заявитель
Дочернее ЗАО "Обьэнергосбережение", РОССИЯ, г.Нижневартовск
Россия
Поверка
| Методика поверки / информация о поверке | МЦКЛ.0075.МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
51796-12: Описание типа
2012-51796-12.pdf
|
Скачать | 103.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления (ФВД) ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск» (далее - СИКГ) предназначена для измерений объёмного расхода и объёма свободного нефтяного газа (СНГ), приведенных к стандартным условиям по ГОСТ 2939-63.
Описание
Принцип действия СИКГ основан на косвенном методе динамических измерений объёмного расхода и объёма СНГ, приведенных к стандартным условиям, по результатам измерений объёмного расхода и объёма СНГ в рабочих условиях, температуры и давления СНГ. Компонентный состав СНГ определяется в аттестованной аналитической лаборатории в соответствии с ГОСТ 31371.7-2008. По измеренным значениям избыточного давления и температуры СНГ, значению атмосферного давления и определенному в аналитической лаборатории компонентному составу СНГ, вычислитель УВП-280 автоматически рассчитывает теплофизические свойства СНГ в соответствии с ГСССД МР 113-03, и выполняет расчет объёмного расхода и объёма СНГ, приведенных к стандартным условиям.
СИКГ представляет собой единичный экземпляр, спроектированный для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов
СИКГ имеет одну измерительную линию (ИЛ), состоящую из измерительного трубопровода с размещенными на нем средствами измерений объёмного расхода и объёма СНГ (расходомер-счетчик газа и пара модификация GM868, номер в Госреестре СИ 16516-06), температуры (термопреобразователь с унифицированным выходным сигналом Метран-270-Ex, модификация ТСПУ Метран-276 Ехd, номер в Госреестре СИ 21968-06) и давления (преобразователь избыточного давления измерительный АРС, модификация АРС 2000ALW, номер в Госреестре СИ 21025-06). Результаты измерений от этих средств измерений (СИ) поступают в вычислитель УВП-280, модификация УВП-280Б (номер в Госреестре СИ 18379-06) и далее в автоматизированное рабочее место (АРМ) оператора.
Средства измерений СИКГ, находящиеся на ИЛ, помещены в специализированные термошкафы. СИКГ имеет искробезопасные электрические цепи по ГОСТ Р 51330.10-99, а все средства измерений, входящие в состав СИКГ, имеют взрывобезопасное исполнение.
СИКГ обеспечивает выполнение следующих функций:
- автоматическое измерение и индикацию объёмного расхода и объёма СНГ в рабочих условиях, температуры, давления СНГ, и приведение измеренных объёмного расхода и объёма к стандартным условиям по ГОСТ 2939-63;
- отображение и регистрацию, архивирование, хранение для передачи на печать и формирования отчетов результатов измерений;
- защиту системной информации от несанкционированного доступа к программным средствам.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все средства измерений, входящие в состав СИКГ, пломбируются в соответствии с технической документацией на них, все измерительные каналы пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

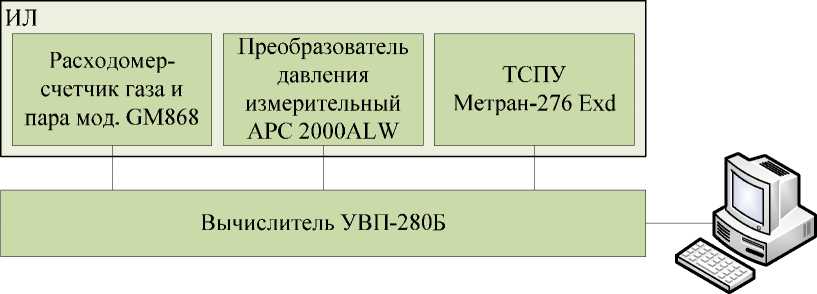

Структурная схема СИКГ показана на рисунке 1.
АРМ
Рисунок 1 - Структурная схема СИКГ
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ разделено на встроенное и внешнее.
Встроенное ПО, реализованное в вычислителе УВП-280Б, хранит все процедуры, функции и подпрограммы, для автоматизированного выполнения функций сбора, обработки, отображения, регистрации и хранения информации по результатам измерений количества и параметров СНГ.
Внешнее ПО, установленное на АРМ, служит для отображения данных, полученных с вычислителя УВП-280Б, их систематизации, архивирования и передачи результатов измерений в компьютерную сеть.
ПО СИКГ защищено персональными логинами и паролями, а также журналом событий для регистрации входа и действий пользователей.
Уровень защиты ПО СИКГ от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» в соответствии с МИ 3286-2010.
Технические характеристики
|
Категория СИКГ по ГОСТ Р 8.733-2011 |
III. |
|
Класс СИКГ по ГОСТ Р 8.733-2011 |
В. |
|
Диапазон объёмного расхода СНГ, приведенного к стандартным условиям, м3/ч Пределы допускаемой относительной погрешности измерений |
от 20,833 до 8333,3. |
|
объёма СНГ, приведенного к стандартным условиям, % Рабочая среда СНГ по ГОСТ Р 8.615-2005: |
± 5,0. |
|
- плотность при стандартных условиях, кг/м3 |
от 1,071 до 1,695; |
|
- температура, °С |
от 18 до 45; |
|
- абсолютное давление СНГ, кгс/см2 Рабочие условия эксплуатации: - температура окружающей среды, °С: |
1,2 до 3,0. |
|
- для расходомера-счетчика газа и пара модификации GM868 |
от 5 до 55; |
|
- для преобразователя давления измерительного АРС 2000ALW - для термопреобразователя с унифицированным выходным сигналом |
от 0 до 40; |
|
ТСПУ Метран-276 Exd |
от 0 до 40; |
|
- для вычислителя УВП-280Б |
от 15 до 30; |
|
- относительная влажность, % до 95 без конденсации; | |
|
- атмосферное давление, кПа |
от 84 до 106,7. |
|
Напряжение электропитания от сети переменного тока частотой (50+1) Гц, В |
220 +10% 220-15% • |
Знак утверждения типа
наносят на маркировочные таблички, наклеиваемые на лицевую сторону СИ, входящих в состав СИКГ, и на титульные листы руководства по эксплуатации и паспорта в левом верхнем углу типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск» |
1 |
|
Руководство по эксплуатации «Система измерений количества и параметров свободного нефтяного газа на ФВД ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск» |
1 |
|
Паспорт «Система измерений количества и параметров свободного нефтяного газа на ФВД ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск» |
1 |
|
МЦКЛ.0075.МП Инструкция. Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск». Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МЦКЛ.0075.МП «ГСИ. Инструкция. Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск». Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 1.10.2012 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-122, диапазон частот от 0,001 до 2406 Гц с дискретностью 0,001 Гц, пределы допускаемой основной погрешности установки частоты ±5-10’7 f, где f значение частоты;
- частотомер электронно-счетный Ч3-88, диапазон частот от 0,01 до 2-108 Гц, относительная погрешность 5f= ± (|8о| +fx-1 -ten), где fx - измеряемая частота, Гц; 5f - относительная погрешность опорного генератора (встроенного и внешнего); 1сч - время счета частотомера, с;
- калибратор Н4-7, с пределами допускаемой погрешности: воспроизведения силы постоянного тока ±(0,005 - 0,03)%, воспроизведения напряжения постоянного тока ±(0,0025 -0,004)% и диапазонами устанавливаемых значений: силы постоянного тока ± (0,1 нА - 2 А), напряжения постоянного тока ± (0,1 мкВ - 200 В);
- другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав СИКГ.
Сведения о методах измерений
изложены в документе «Расход и объём свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО «ТНК-Нижневартовск», ФР.1.29.2012.11671.
Нормативные документы
1 ГОСТ Р 8.733-2011. ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования.
2 ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
3 ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа.
4 ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
5 ГОСТ 8.017-79. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
Рекомендации к применению
осуществление деятельности в области охраны окружающей среды (в соответствии с Постановлением Правительства № 7 от 8.01.2009 г. «О мерах по стимулированию сокращения загрязнения атмосферного воздуха продуктами сжигания попутного нефтяного газа на факельных установках»).
