Спектрофотометры U-3900, U-3900H

Назначение

Спектрофотометры U-3900, U-3900H (далее по тексту - спектрофотометры) предназначены для абсорбционного анализа жидких, твердых и газообразных проб в ультрафиолетовом и видимом участках спектра в диапазоне длин волн от 190 до 900 нм.

Описание

Принцип действия спектрофотометров основан на измерении отношения двух световых потоков, прошедших через канал сравнения и канал образца в кюветном отделении. Монохроматор в качестве диспергирующего элемента использует вогнутую дифракционную решетку. Свет от источника света, выбираемого автоматически с помощью зеркала переключения источника света в соответствии с используемой для анализа длиной волны, направляется на монохроматор. Галогеновая лампа используется для анализа в видимом участке спектра, а дейтериевая лампа - в ультрафиолетовом. Монохроматический луч от монохроматора при помощи секторного зеркала разделяется на пучки, направляемые на исследуемый и на эталонный образцы, и направляется в кюветное отделение. Прошедший через образец пучок затем попадает на детектор.

Конструктивно спектрофотометры выполнены в виде настольных приборов и состоят из основного блока спектрофотометра и блока обработки данных.

Спектрофотометры имеют спектральную ширину щели, которая может изменяться: 0,1; 0,5; 1,0; 2,0 и 4,0 нм. Оптическая система спектрофотометров базируется на монохроматоре с голографической вогнутой дифракционной решеткой, имеющей 1023 линий/мм в центре. В спектрофотометре U-3900H дополнительно используется предварительный монохроматор, также у модели U-3900 перед входной щелью расположено сферическое зеркало, а у модели U-3900H - тороидальная дифракционная решетка.

Внешний вид спектрофотометров U-3900, U-3900H приведен на рисунке 1.

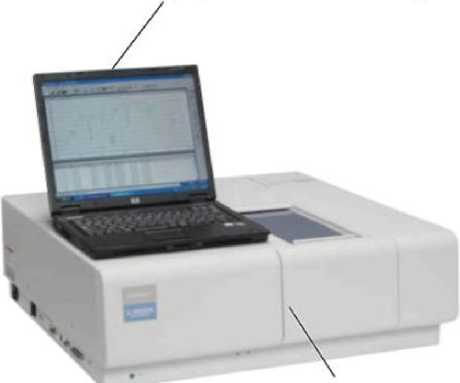

Устройство обработки данных (Персональный компьютер)

Основной блок спектрофотометра

Рисунок 1 - Внешний вид спектрофотометров U-3900, U-3900H

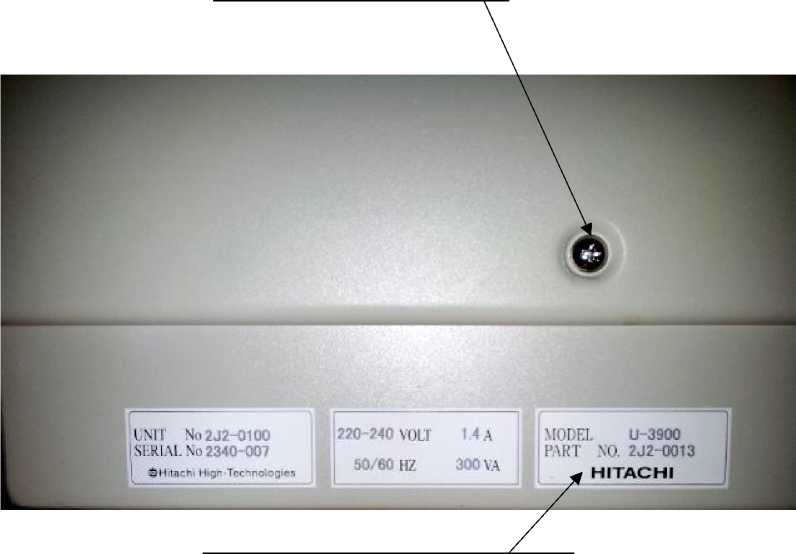

Место пломбирования

Место нанесения маркировки

Рисунок 2 - Место нанесения маркировки и место пломбирования спектрофотометров U-3900, U-3900H

Программное обеспечение

Управление процессом измерения в спектрофотометрах осуществляется от внутреннего контроллера и внешнего IBM-совместимого компьютера с помощью специального программного обеспечения UV Solutions. В качестве выходного интерфейса используется RS 232C.

Настройка спектрофотометров, оптимизация их параметров, управление их работой, обработка информации, печать результатов и их запоминание осуществляется посредством специальной программы. Программа использует следующие методы измерения: сканирование по длине волны, сканирование по времени и фотометрия. В программе UV Solutions 3.0 для спектрофотометров U-3900, U-3900H используются окна двух типов:

- окно монитора, которое активируют для выполнения измерений;

- окно обработки данных, показывающее параметры, которые могут отображаться в каждом из режимов измерения.

Программа UV Solutions 3.0 использует пять панелей инструментов: стандартная, инструментов прибора, инструментов измерения, инструментов спектра, инструментов обработки данных.

Во всех частях программы, в которых требуется какой-либо ввод, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методам измерений.

Программное обеспечение (ПО) имеет идентификационные данные:

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий оценивается как «С» согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Поверка

осуществляется по документу: «Спектрофотометры U-3900, U-3900H. Методика поверки № МП 57.Д4-12» утвержденному 25 июля 2012г.

Основные средства поверки

Комплект светофильтров поверочный КНС-10.2 (Государственный реестр № 27392-04).

Основные метрологические характеристики:

Пределы допускаемых абсолютных погрешностей измерений СКНП: ±0,2% в диапазоне СНКП от 2 до 20%; ±0,25% в диапазоне СКНП от 21 до 92%.

Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтров ПС 7 ± 0,5нм; светофильтров НГГ ± 0,15нм.

Сведения о методах измерений

1. «Спектрофотометры U-3900, U-3900H. Руководство по обслуживанию Н/П №2J2-9010». Раздел 2.6 «Функции измерения».

2. «Спектрофотометры U-3900, U-3900H. Программное обеспечение UV Solutions. Руководство по эксплуатации. Н/П № 2J2-9011». Разделы 2 «Сканирование по длине волны», 3 «Сканирование по времени», 4 «Фотометрия».

Нормативные документы

ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации для подтверждения соответствия обязательным требованиям.
