Преобразователи наведенных токов многоканальные измерительные ПНТ-8
| Номер в ГРСИ РФ: | 51910-12 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "ЭРА", г.Истра |
Преобразователи наведенных токов многоканальные измерительные ПНТ-8 (далее по тексту ╞ преобразователи) предназначены для измерения амплитудно-временных зависимостей однократных импульсных и периодических электрических токов, наведённых в опасных цепях изделий, с передачей информации по волоконно-оптическим линиям связи, последующего их преобразования в сигналы, доступные для осциллографической регистрации.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51910-12 | ||||||||||||
| Наименование | Преобразователи наведенных токов многоканальные измерительные | ||||||||||||
| Модель | ПНТ-8 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | a780d8c2-79b6-5125-6e63-bc69df8d68ff | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48903 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1060 п. 14 от 27.11.2012 |
Производитель / Заявитель
ЗАО "НПП "ЭРА", РОССИЯ, г.Истра
Россия
Поверка
| Методика поверки / информация о поверке | МП04/20/12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51910-12: Описание типа
2012-51910-12.pdf
|
Скачать | 141.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи наведенных токов многоканальные измерительные ПНТ-8 (далее по тексту - преобразователи) предназначены для измерения амплитудно-временных зависимостей однократных импульсных и периодических электрических токов, наведённых в опасных цепях изделий, с передачей информации по волоконно-оптическим линиям связи, последующего их преобразования в сигналы, доступные для осциллографической регистрации.
Описание
Принцип действия преобразователей основан на непосредственном аналоговом преобразовании электрического тока в оптическое излучение с помощью светодиодов, передаче сигнала по оптическому волокну, обратном преобразовании оптического излучения в электрический сигнал, для регистрации его цифровым осциллографом.
В состав преобразователей входят:
- восемь датчиков тока;
- четырехканальный блок измерительный;
- оптические линии связи;
- соединительные кабели.
Преобразователи предназначены для эксплуатации в лабораторных условиях совместно с четырехканальным цифровым осциллографом, имеющим функцию усреднения сигналов.
Блок измерительный состоит из четырех идентичных каналов. На передней панели установлен выключатель питания с индикацией. На задней панели расположены: разъем сетевого питания, сетевой предохранитель и клемма заземления.
Все восемь датчиков тока идентичны за исключением типа входного электрического разъема. В датчике тока ДТ №1 установлен разъем типа 2РМ15Б, в датчиках тока
ДТ №2... №8 установлены разъемы типа РС4Э.
С хемы маркировки и пломбировки преобразователей представлены на рисунках 1 - 4.
Место нанесения маркировки

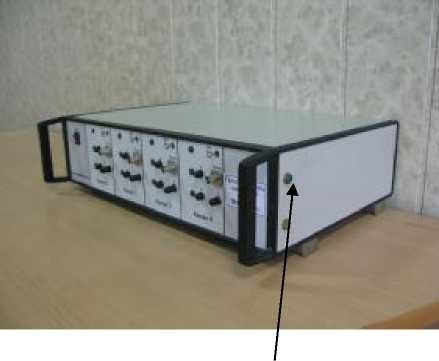

Рисунок 1 - Место нанесения маркировки и место пломбирования блока измерительного
Место пломбирования
Рисунок 2 - Блок измерительный (вид сзади)
Место пломбирования
Место нанесения маркировки

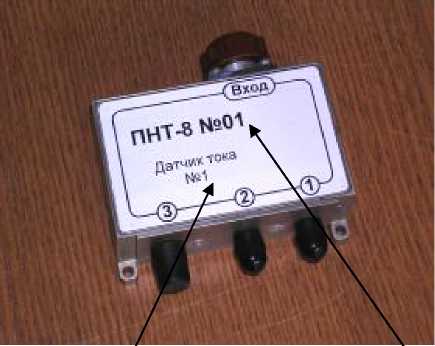

Рисунок 3 - Место нанесения маркировки и пломбирования датчиков тока

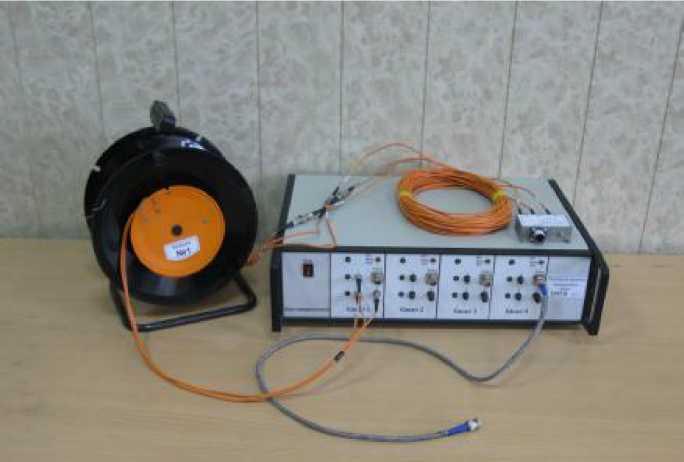

Рисунок 4 - Общий вид преобразователя наведенных токов многоканального измерительного ПНТ-8 (в сборе)
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых значений силы тока, А - одиночный импульс (длительность до 1 мс) - периодические сигналы |
±(0,005 - 2,0) ±(0,001 - 0,7) |
|
Коэффициент преобразования, В/А |
0,3 - 0,9 |
|
Диапазон рабочих частот не менее, Г ц |
10 - 30x106 |
|
Время нарастания переходной характеристики между уровнями 0,1 - 0,9 от установившегося значения, нс, не более |
20 |
|
Предел допускаемой погрешности измерений коэффициента преобразования, % |
20 |
|
Габаритные размеры основных составных частей (ДхШхВ), мм, не более - датчик тока - блок измерительный - катушки для оптоволоконных линий |
77x72x25 490x360x135 250x185x310 |
|
Масса основных составных частей, кг, не более - датчик тока - блок измерительный - катушка с тремя оптоволоконными линиями по 50 м - жгут из трех оптоволоконных линий длиной 10 м |
0,3 7,6 2,4 0,3 |
|
Потребляемая мощность, В^ А, не более |
12 |
|
Входное сопротивление датчика тока, Ом |
1,0 ± 5% |
|
Входная индуктивность датчика тока, мкГн |
< 6,5 |
|
Выходное сопротивление измерительного блока, Ом |
50 |
|
Выходное напряжение измерительного блока на сопротивлении нагрузки в 50 Ом, В, не более |
± 3,0 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
220 ± 22 50 ± 1 |
|
Условия эксплуатации: температура воздуха, °С относительная влажность воздуха при температуре 20°С, %, не более атмосферное давление, кПа |
18 - 30 80 100 ± 5 |
|
Примечание - коэффициент преобразования каждого датчика тока определяют по результатам испытаний | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным методом и на корпус блока измерительного методом наклеивания.
Комплектность
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2
|
Наименование |
Количество, шт |
|
Датчики тока «ДТ1» ... « ДТ8» |
8 |
|
Блок измерительный |
1 |
|
Кабель радиочастотный соединительный длиной 1м |
4 |
|
Тройник коаксиальный |
4 |
|
Наименование |
Количество, шт |
|
Нагрузка коаксиальная «50 Q» |
4 |
|
Оптоволоконная линия «ОЛ10-1-1» ... «ОЛ10-8-3» длиной 10м |
24 |
|
Оптоволоконная линия «ОЛ50-1-1» ... «ОЛ50-4-3» длиной 50м |
12 |
|
Катушка для оптоволоконных линий длиной 50м |
4 |
|
Соединители оптоволоконных линий |
12 |
|
Кабель питания измерительного блока |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу: «Преобразователи наведенных токов многоканальные измерительные ПНТ-8. Методика поверки МП04/20/12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 07 сентября 2012 г.
Основные средства поверки:
1. Генератор испытательных импульсов И1-11.
Основные метрологические характеристики:
- длительность фронта импульсов не более 10 нс;
- длительность импульсов не менее 80 нс;
- амплитуда выходных импульсов на нагрузке 50 Ом не менее 65 В;
- погрешности установки амплитуды импульсов не более 5%;
- выходное сопротивление: 50 Ом.
2. Генератор сигналов низкой частоты Г3-112/1.
Основные метрологические характеристики:
- диапазон выходных частот: 10 Гц-10 МГц;
- амплитуда выходных сигналов: 0,01-1В;
- погрешности установки амплитуды сигналов не более 5%;
- погрешности установки частоты сигналов не более 0,5%;
- выходное сопротивление: 50 Ом.
3. Генератор сигналов высокоточный Г4-107.
Основные метрологические характеристики:
- диапазон выходных частот : 12,5 МГц-400 МГц;
- амплитуда выходных сигналов: 0,01-1В;
- погрешности установки амплитуды сигналов не более 5%;
- погрешности установки частоты сигналов не более 0,5%;
- выходное сопротивление: 50 Ом.
4. Генератор сигналов низкой частоты Г5-75.
Основные метрологические характеристики:
- длительность фронта импульсов не более 10 нс;
- длительность импульсов не менее 50 нс;
- амплитуда выходных импульсов на нагрузке 50 Ом не менее 10 В;
- погрешности установки амплитуды импульсов не более 10 мВ;
- выходное сопротивление: 50 Ом.
5. Генератор сигналов произвольной формы 33220A, Agilent Technologies.
Основные метрологические характеристики:
- диапазон выходных частот: 1 мкГц-20 МГц;
- амплитуда выходных сигналов: 0,01-5В;
- погрешности установки амплитуды сигналов не более 2%;
- погрешности установки частоты сигналов не более 0,04%;
- выходное сопротивление: 50 Ом.
6. Осциллограф цифровой запоминающий Tektronix DPO 71604.
Основные метрологические характеристики:
- диапазон коэффициентов отклонения: 10 мВ/дел - 1 В/дел;
- относительная погрешность измерений амплитудно-временных значений регистрируемых сигналов: не более 2 %;
- диапазон коэффициентов развертки: 1 пс/дел - 100 с/дел;
- полоса пропускания 16 ГГц;
- количество каналов - 4;
- входное сопротивление: 50 Ом.
7. Измеритель параметров метеоклимата «Метеоскоп».
Основные метрологические характеристики:
- диапазон измеряемой температуры воздуха: от минус 10 до плюс 50 °С;
- пределы допускаемой основной абсолютной погрешности измерений температуры: ±0,2 °С;
- диапазон измеряемой влажности: от 3 до 98 %;
- пределы допускаемой основной абсолютной погрешности измерений относительной влажности: ± 3 %;
- диапазон измеряемого давления воздуха: от 80 до 110 кПа;
- пределы допускаемой основной абсолютной погрешности измерений давления: ± 0,13 кПа.
Сведения о методах измерений
«Преобразователи наведенных токов многоканальные измерительные ПНТ-8.
Руководство по эксплуатации ПНТ-8 РЭ», раздел 2 «Использование по назначению».
Нормативные документы
ГОСТ 8.540-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений максимальных значений напряженностей импульсных электрического и магнитного полей».
