Меры размера и счетной концентрации монодисперсных частиц ММР мод. ММР-002, ММР-003, ММР-004, ММР-005, ММР-007, ММР-01, ММР-02, ММР-04, ММР-05, ММР-09, ММР-10, ММР-20, ММР-50, ММР-100
| Номер в ГРСИ РФ: | 51911-12 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Меры размера и счетной концентрации монодисперсных частиц ММР мод. ММР-002, ММР-003, ММР-004, ММР-005, ММР-007, ММР-01, ММР-02, ММР-04, ММР-05, ММР-09, ММР-10, ММР-20, ММР-50, ММР-100 (далее ╞ меры) предназначены для воспроизведения размера и счетной концентрации монодисперсных частиц субмикрометрового и микрометрового диапазона в жидкой и газообразной средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51911-12 |
| Действует | по 27.11.2017 |
| Наименование | Меры размера и счетной концентрации монодисперсных частиц |
| Модель | ММР мод. ММР-002, ММР-003, ММР-004, ММР-005, ММР-007, ММР-01, ММР-02, ММР-04, ММР-05, ММР-09, ММР-10, ММР-20, ММР-50, ММР-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c6e084e6-3c76-6501-2cae-22b2b2bba6f3 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 27.11.2017 |
| Номер сертификата | 48904 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1060 п. 15 от 27.11.2012 |
Производитель / Заявитель
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), РОССИЯ, пос.Менделеево
Россия
Поверка
| Методика поверки / информация о поверке | МП 51911-12 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (80%) |
| Неуспешных поверок (СИ непригодно) | 1 (20 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51911-12: Описание типа
2012-51911-12.pdf
|
Скачать | 93.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры размера и счетной концентрации монодисперсных частиц ММР мод. ММР-002, ММР-003, ММР-004, ММР-005, ММР-007, ММР-01, ММР-02, ММР-04, ММР-05, ММР-09, ММР-10, ММР-20, ММР-50, ММР-100 (далее - меры) предназначены для воспроизведения размера и счетной концентрации монодисперсных частиц субмикрометрового и микрометро-вого диапазона в жидкой и газообразной средах.
Описание
Меры представляют собой взвеси монодисперсных частиц полистирольного латекса в водной среде, расфасованные в стеклянные или пластиковые флаконы с известной концентрацией. Модификации мер отличаются размером взвешенных частиц.
Принцип работы с мерами основан на измерении проекционных диаметров и (или) счетной концентрации взвешенных в мерах частиц средствами измерений, предназначенными для измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов.

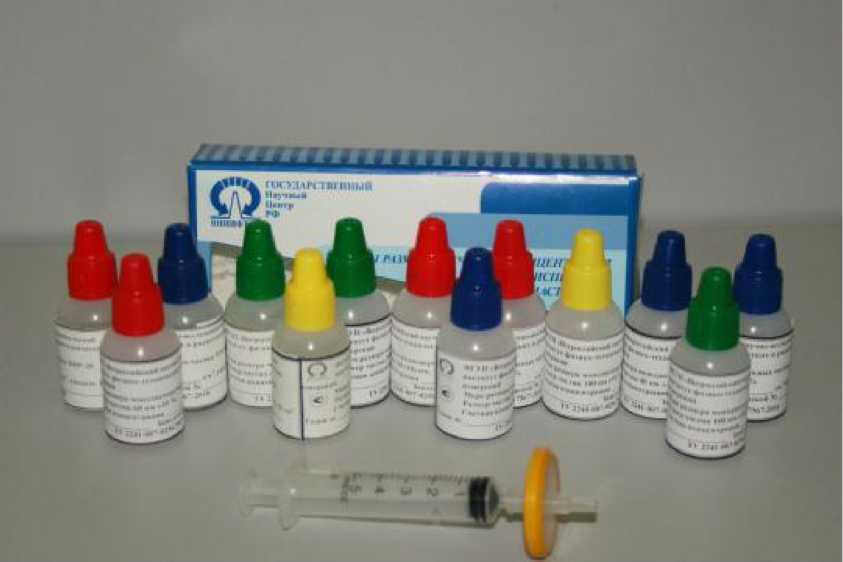

Меры представлены на рисунке 1.
Рисунок 1- Меры размера и счетной концентрации монодисперсных частиц ММР мод. ММР-002, ММР-003, ММР-004, ММР-005, ММР-007, ММР-01, ММР-02, ММР-04, ММР-05, ММР-09, ММР-10, ММР-20, ММР-50, ММР-100
Технические характеристики
Основные метрологические и технические характеристики мер приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
или характеристики |
характеристики |
|
Значения воспроизводимых размеров монодисперсных частиц, мкм для мер: ММР-002 |
0,2 |
|
ММР-003 |
0,3 |
|
ММР-004 |
0,4 |
|
ММР-005 |
0,5 |
|
ММР-007 |
0,7 |
|
ММР-01 |
1,0 |
|
ММР-02 |
2,0 |
|
ММР-04 |
4,0 |
|
ММР-05 |
5,0 |
|
ММР-09 |
9,0 |
|
ММР-10 |
10,0 |
|
ММР-20 |
20,0 |
|
ММР-50 |
50,0 |
|
ММР-100 |
100,0 |
|
Пределы допускаемой относительной погрешности воспроизведения размера монодисперсных частиц, % |
± 10 |
|
Номинальный объем фасовки мер, см3 |
15 |
|
Максимальная счетная концентрация монодисперсных частиц в объеме фасовки мер, см-3, не более |
1014 |
|
Пределы допускаемой относительной погрешности воспроизведения счетной концентрации монодисперсных частиц, % |
± 15 |
|
Срок годности, лет, не более |
1 |
|
Рабочий диапазон температуры меры, °С |
от 15 до 25 |
|
Диапазон температуры хранения мер, °С |
от 6 до 30 |
Знак утверждения типа
Знак утверждения типа наносится на флакон с мерой и на этикетку методом компьютерной графики.
Комплектность
В комплект поставки входят одна или несколько модификаций мер Модификации и количество мер определяются заказчиком.
Комплект поставки на меру (партию мер) приведен в таблице 2. Таблица 2
|
Наименование |
Кол-во |
Примечания |
|
1 Мера размера и счетной концентрации монодисперсных частиц ММР или партия мер: - ММР-002 зав. № - ММР-003 зав. № - ММР-004 зав. № - ММР-005 зав. № - ММР-007 зав. № - ММР-01 зав. № |
1 1 |
Тип и количество определяется заказчиком, но не менее одной в каждый адрес поставки. Тип и количество мер в партии определяется заказчиком. |
|
Наименование |
Кол-во |
Примечания |
|
- ММР-02 зав. № - ММР-04 зав. № - ММР-05 зав. № - ММР-09 зав. № - ММР-10 зав. № - ММР-20 зав. № - ММР-50 зав. № - ММР-100 зав. № | ||
|
2 Насадка фильтровальная на шприц не стерильная |
1 |
Whatman AT 0,02 pm |
|
3 Шприц инъекционный однократного применения (объем 5 мл) |
2 |
ГОСТ Р ИСО 7886-1-2009 |
|
4 Этикетка |
1 | |
|
5 Инструкция по применению |
1 | |
|
6 Свидетельство о поверке на меру |
1 | |
|
7 Упаковочная коробка |
1 |
При поставке партии мер |
Поверка
осуществляется в соответствии с документом МП 51911-12 «Меры размера и счетной концентрации монодисперсных частиц ММР. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИ-ИФТРИ» 13.07.2012 г. Периодической поверке меры не подлежат.
Основные средства поверки:
- государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 106 см-3 с относительной погрешностью измерений в пределах ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм с относительной погрешностью измерений в пределах ± 3 %.
Сведения о методах измерений
Метод измерений изложен в документе «Меры размера и счетной концентрации монодис-персных частиц ММР. Инструкция по применению», раздел 5.
Нормативные документы
1 ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
2 ТУ 4381-008-02567567-2012 «Меры размера и счетной концентрации монодисперс-ных частиц ММР».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
