Установки поверочные пикнометрические ПУ-ИС
| Номер в ГРСИ РФ: | 51946-12 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | ООО "Инвестстрой", г.Москва |
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а так же для проведения калибровки и поверки поточных преобразователей плотности жидкости в условиях эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51946-12 |
| Действует | по 04.12.2022 |
| Наименование | Установки поверочные пикнометрические |
| Модель | ПУ-ИС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 237af847-8bd9-a676-0c23-b614278eb51e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2017 |
| Номер сертификата | 48958 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1094 п. 03 от 04.12.2012 |
Производитель / Заявитель
ООО "Инвестстрой", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 51946-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51946-12: Описание типа
2020-51946-12-1.pdf
|
Скачать | 493.8 КБ | |
|
51946-12: Методика поверки
2020-mp51946-12-1.pdf
|
Скачать | 2.9 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а так же для проведения калибровки и поверки поточных преобразователей плотности жидкости в условиях эксплуатации.
Описание
Принцип измерения плотности установками поверочными пикнометрическими ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Вместимость пикнометра определяют при калибровке. Массу пустого и заполненного пикнометра определяют с использованием лабораторных весов.
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности жидкости, калибровки и поверки поточных преобразователей плотности жидкости по месту их эксплуатации. Рабочая жидкость, преимущественно, нефть и нефтепродукты. Установка может использоваться также для аналогичных целей в потоках иных жидкостей, с плотностью жидкости и другими характеристиками, нормированными для данной установки.
Установка конструктивно смонтирована в пластиковом боксе. В дополнительных, транспортных боксах расположено вспомогательное оборудование, входящее в состав пикнометрической установки.
В таблице 1 приведен полный состав оборудования, входящий в состав пикнометрической установки.
Таблица 1 - Состав оборудования, входящего в состав пикнометрической установки
|
1 |
Технологический бокс в составе: |
Кол-во шт. |
|
- Система трубопроводов и кранов | ||
|
- Индикатор расхода (ротаметр) |
1 | |
|
- Измеритель давления цифровой, взрывозащищенный |
2 | |
|
- Термометр цифровой, взрывозащищенный |
2 | |
|
- Щупы термометрические из платины и меди |
2 | |
|
- Рабочие пикнометры ТУ 4521- 438130 - 001- 2011 |
2 | |
|
2 |
Бокс для сменных пикнометров |
1 |
|
- сменные пикнометры ТУ 4521- 438130 - 001- 2011 |
2 | |
|
3 |
Бокс для весов |
1 |
|
- Весы высокого или специального класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг, с пределами допускаемой абсолютной погрешности ± 0,03 г |
1 | |
|
- Кабель сетевой |
1 | |
|
- Держатель чашки весов |
4 | |
|
- Перчатки специальные для гирь |
1 | |
|
- Инструкция по эксплуатации весов на русском языке |
1 | |
|
4 |
Бокс с калибровочными гирями и инструментами |
1 |
|
- Комплект из 4 штук гирь калибровочных, класса Е2 по ГОСТ OIML R 111-1-2009 |
1 | |
|
- Ключ для кранов пикнометров |
2 | |
|
- Ключ для технологических разъёмов установки |
2 | |
|
5 |
Бокс с запасными частями и принадлежностями |
1 |
|
- Рукав гибкий 2 м с быстроразъемным соединением |
2 | |
|
- Рукав гибкий 0,4 м с быстроразъемным соединением |
2 |

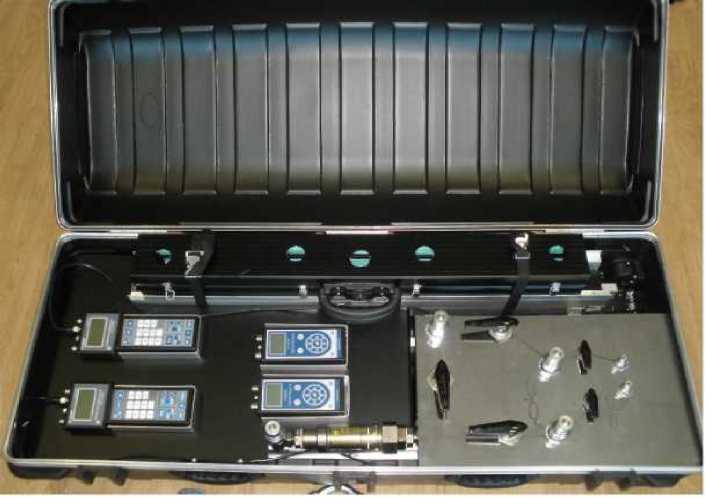

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические (в том числе показатели точности) и технические характеристики пикнометрической установки приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
±0,2 |
|
Пределы допускаемой приведённой погрешности пикнометрической установки при измерении избыточного давления, % от ВПИ, равны |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость пикнометра, см3 |
500 ± 50 |
|
Измеряемая среда |
Нефть и нефтепродукты |
|
Диапазон измерений температуры жидкости, °С |
от 0 до +70 |
|
Диапазон измерений давления жидкости, МПа |
от 0 до 6,5 |
|
Габаритные размеры пикнометрических установок, мм, не более (длина x ширина x высота) |
1700x850x1000 |
|
Масса, кг, не более |
100 |
|
Средний срок службы, лет, не менее |
10 |
|
Параметры питания весов установки: Напряжение, В Частота, Гц Потребляемая мощность, В •А |
220+22-33 50±1 от 12 до 30 |
|
Условия эксплуатации: Температура окружающего воздуха при отборе пробы жидкости, °С Диапазон относительной влажности, % Диапазон атмосферного давления, кПа |
от -15 до +50 от 30 до 95 от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную металлическую пластину фотохимическим способом, а также на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность
Комплектность установки поверочной пикнометрической ПУ-ИС соответствует таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная пикнометрическая ПУ-ИС в составе: | ||
|
Технологический бокс |
1 шт. | |
|
Бокс со сменными пикнометрами |
1 шт. | |
|
Бокс с весами |
1 шт. | |
|
Бокс с калибровочными гирями и инструментами |
1 шт. | |
|
Бокс с запасными частями и принадлежностями |
1 шт. | |
|
Комплект эксплуатационной документации: | ||
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
ИВСТ.421562.001РЭ |
1 экз. |
|
Методика поверки |
МП 51946-12 с изменением №1 |
1 экз. |
Поверка
осуществляется по документу МП 51946-12 «ГСИ. Установки поверочные пикнометрические ПУ-ИС. Методика поверки» с изменением №1, утвержденному ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2020 г.
Основные средства поверки:
- вторичный эталон единицы плотности - установка для передачи единицы плотности в потоке с суммарной погрешностью не более 0,03 кг/м3, в соответствии Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603;
- весы электронные специального I-го класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг, регистрационный номер в Федеральном информационном фонде 22403-03;
- комплект гирь класс точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный номер в Федеральном информационном фонде 52196-12, 58020-14;
- эталонный платиновый термометр сопротивления - рабочий эталон единицы температуры 1 разряда в соответствии с ГОСТ 8.558-2009.
Средства поверки для средств измерений, входящих в состав установки, указаны в документах на их поверку.
Допускается применять аналогичные по назначению средства поверки, если их метрологические характеристики обеспечивают определение метрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
«Инструкция. Государственная система обеспечения единства измерений. Методика измерений установкой поверочной пикнометрической ПУ-ИС», утвержденная ФГУП «ВНИИР» 10 мая 2011 г., регистрационный номер ФР. 1.29.2011.11359 в Федеральном реестре методик измерений
Нормативные документы
Государственная поверочная схема для средств измерений плотности (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603).
ТУ 4521-438130-001-2011 Установки поверочные пикнометрические ПУ-ИС.
