Системы дозиметрические ADM606M-G3-N
| Номер в ГРСИ РФ: | 51951-12 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | Фирма "Canberra Industries, Inc.", США |
Система дозиметрическая ADM606M-G3-N (далее ╞ система) предназначена для контроля мощности дозы гамма-излучения и нейтронного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51951-12 |
| Действует | по 04.12.2017 |
| Наименование | Системы дозиметрические |
| Модель | ADM606M-G3-N |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f703dc56-90d5-c046-c9b8-dfeb8caf2a93 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2017 |
| Номер сертификата | 48966 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1094 п. 11 от 04.12.2012 |
Производитель / Заявитель
Фирма "Canberra Industries, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ADM606-G3-N МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51951-12: Описание типа
2012-51951-12.pdf
|
Скачать | 96.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система дозиметрическая ADM606M-G3-N (далее - система) предназначена для контроля мощности дозы гамма-излучения и нейтронного излучения.
Описание
Система измеряет мощность АЭД с помощью четырех счетчиков. Для измерения мощности АЭД гамма-излучения применен счетчик Гейгера с галогенным гасящим газом, работающий с использованием запатентованной компанией Canberra технологии «time-to-count» (время до прихода импульса). Для измерения мощности АЭД нейтронного излучения применен газонаполненный счетчик Н3. Значение мощности амбиентного эквивалента дозы отображается на вакуумном флуоресцентном дисплее 2 строки по 20 символов.
Система обеспечивает измерение и вывод мощности дозы (мР/ч, мбэр/ч или мкЗв/ч). Система обеспечивает накопление и отображение дозы с момента последнего обнуления. Значение хранится в энергонезависимой памяти и не теряется при длительном выключении питания прибора.
В системе предусмотрено два порога сигнализации по интенсивности: «Предупреждение» для оповещения о повышении уровня и «Тревога» для опасного уровня излучения. Система формирует сигнал дозы, если накопленная доза или количество импульсов равны или превышают соответствующий установленный порог.
Система дозиметрическая ADM606M-G3-N в составе: блок управления и индикации ADM606M; блок детектирования гамма-излучения GP110SI; блок детектирования гамма-излучения GP100SI; блок детектирования гамма-излучения GPIOOMS; блок детектирования нейтронного излучения NP100H. Внешний вид компонентов системы показан на рис. 1 - 3. На рисунках указаны места нанесения наклеек защиты от несанкционированного доступа.

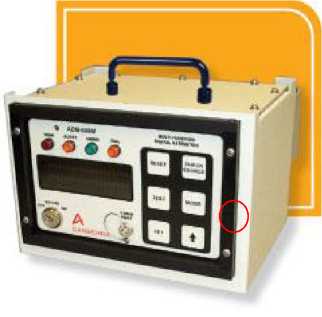

Рис. 1 Блок управления и индикации ADM606M

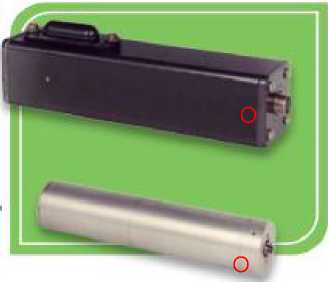

Рис. 2 Блоки детектирования гамма-излучения GP100SI (сверху) и GP110SI (снизу)*

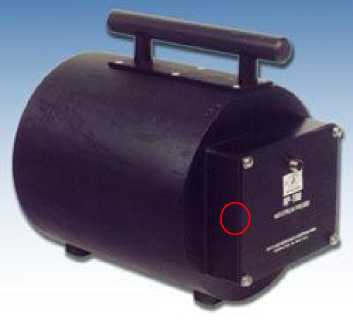

Рис. 3 Блок детектирования нейтронного излучения NP100H
* Примечание: Внешний вид блока детектирования гамма-излучения GP100MS аналогичен блоку детектирования GP100SI.
Технические характеристики
Основные метрологические и технические характеристики системы дозиметрической ADM606M-G3-N приведены в таблице 1.
Таблица 1
|
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
|
Канал измерения гамма-излучения | |
|
Диапазон измерения мощности дозы, мкЗв/ч |
от 0,1 до 108 |
|
Диапазон энергий гамма-излучения, кэВ |
от 80 до 3,0-103 |
|
Уровень собственного фона, не более, мин-1 |
5 |
|
Нелинейность, % |
± 5 |
|
Энергетическая зависимость чувствительности, не более, % |
± 20 |
|
Чувствительность к гамма-излучению БД GP100MS: для счетчика нижнего диапазона для счетчика нижнего диапазона |
1,16 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
|
Чувствительность к гамма-излучению БД GP100SI: для счетчика нижнего диапазона для счетчика нижнего диапазона |
3 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
|
Чувствительность к гамма-излучению БД GP110SI: для счетчика нижнего диапазона для счетчика нижнего диапазона |
18 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
|
Выходной сигнал - последовательность импульсов, В |
+ 5 |
|
Канал измерения нейтронного излучения | |
|
Диапазон измерения мощности дозы, мкЗв/ч |
от 0,1 до 104 |
|
Диапазон энергий, эВ |
от 0,025 до 15-106 |
|
Предел допускаемой основной относительной погрешности, % |
± 10 |
|
Нелинейность, % |
± 5 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее: - при аварийном питании от встроенного аккумулятора - при питании от сети 220 В, 50 Гц |
1 24 |
|
Напряжение питания, В от сети переменного тока |
220 |
|
Потребляемые мощности: при питании от сети напряжением 220 В частотой 50 Гц, В^А |
25 |
|
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
|
Габаритные размеры, мм, не более: БДГ GP100SI БДГ GPIOOMS Предусилитель РА100М БДН NP100H БУИ ADM606M БВИ AX302 |
184x267x216 41x41x153 38x38x159 244x292 184x267x216 158 x 158 x 127 |
|
Масса, кг, не более: БДГ GP100SI БДГ GPIOOMS Предусилитель РА100М БДН NP100H БУИ ADM606M БВИ AX302 |
0,45 0,45 0,45 10 3,4 3,2 |
|
Условия эксплуатации: Температура окружающего воздуха, 0С Относительная влажность (при температуре воздуха +30 0С), без образования конденсата, % |
от -10 до 50 от 0 до 95 |
|
Дополнительная погрешность на каждые 10 0С отклонения от температуры 20 0С, %, не более |
± 10 |
|
Дополнительная погрешность при относительной влажности 95% при температуре +30 0С, % |
± 10 |
|
Дополнительная погрешность при воздействии синусоидальной вибрации с амплитудой не более 0,1 мм в диапазоне частот от 5 до 25 Гц, %, не более |
± 10 |
Знак утверждения типа
Знак утверждения типа наносят на корпус системы, клеящейся маркой, изготовленной фотоспособом и на титульном листе Руководства по эксплуатации системы методом компьютерной графики.
Комплектность
Комплект поставки системы ADM606M-G3-N и эксплуатационные документы пред-
ставлены в таблице 2. Таблица 2
|
№ |
Наименование |
Обозначение |
Кол-во, шт. |
|
1. |
Система дозиметрическая: |
ADM606M-G3-N | |
|
- блок управления и индикации; |
ADM606M |
1 | |
|
- блок детектирования гамма-излучения; |
GP100SI |
1 | |
|
- блок детектирования гамма-излучения; |
GP110SI |
1 | |
|
- блок детектирования гамма-излучения; |
GP100MS |
1 | |
|
- предусилитель |
PA100MS |
1 | |
|
- блок детектирования нейтронного излучения; |
NP100H |
1 | |
|
- выносной блок сигнализации |
AX302 |
1 | |
|
2. |
Кабели для подключения блоков детектирования | ||
|
3. |
Кабели питания | ||
|
4. |
Руководство по эксплуатации |
CPR-332MN001 |
1 |
|
5. |
Методика поверки |
ADM606M-G3-N МП |
1 |
Поверка осуществляется по методике поверки «Система дозиметрическая ADM606M-G3-N0.
Методика поверки ADM606M-G3-N МП», разработанной и утвержденной ГЦИ СИ ОАО «СНИИП» в апреле 2012 г.
Основное поверочное оборудование: установка поверочная гамма-излучения УПГД-1М (погрешность измерения МАЭД ±6 %) и установка поверочная нейтронная УКПН-1М (погрешность измерения МАЭД ± 10 %).
Сведения о методиках (методах) измерений «Система дозиметрическая ADM606M-G3-N» Руководство по эксплуатации CPR-332MN001.
Нормативные документы
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
3. ГОСТ 8.070-96 «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений»;
4. ГОСТ 8.347-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения».
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
