Система измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту "Шереметьево"

Назначение

Система измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту «Шереметьево» (далее - СИКНП) предназначена для динамических измерений массы нефтепродуктов, транспортируемых по трубопроводу за отчетный интервал времени.

Описание

Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности по линиям связи поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКНП состоит из блока измерительных линий, блока измерений показателей качества нефтепродуктов, системы сбора и обработки информации, узла подключения передвижной поверочной установки и системы дренажа.

В состав СИКНП входят измерительные компоненты, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

Продолжение таблицы 1

В состав СИКНП входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.

СИКНП обеспечивает выполнение следующих основных функций:

- автоматические измерения массы нефтепродуктов прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления и плотности нефтепродуктов;

- автоматические измерения плотности нефтепродуктов;

- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

- поверка и контроль метрологических характеристик СРМ с применением поверочной установки;

- контроль метрологических характеристик СРМ по контрольно-резервному СРМ, применяемому в качестве контрольного;

- автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль технологических параметров нефтепродуктов в СИКНП, их индикацию и сигнализацию нарушений установленных границ;

- регистрацию и хранение результатов измерений, формирование отчетов;

- защиту информации от несанкционированного доступа программными средствами.

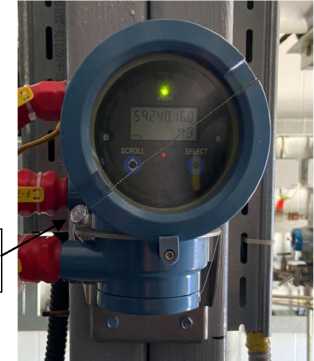

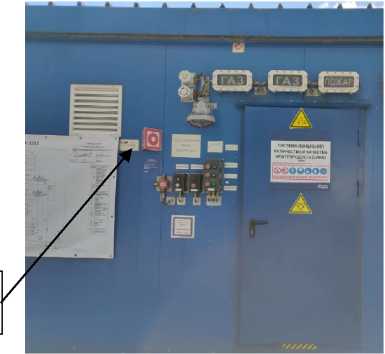

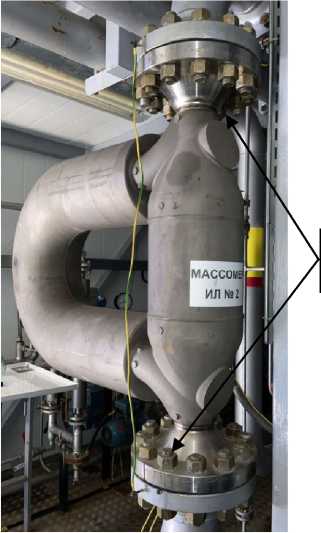

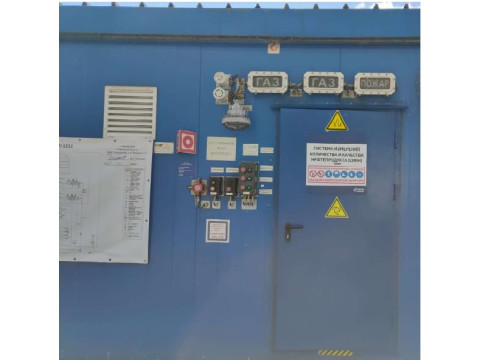

Заводской номер СИКНП нанесен на маркировочную табличку, закрепленную на блок-боксе СИКНП, согласно рисунку 1.

Нанесение знака поверки на СИКНП не предусмотрено.

Пломбирование СИКНП не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКНП. ПО СИКНП реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. ПО ИВК и АРМ оператора настроено для работы в СИКНП и испытано при испытаниях СИКНП. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблицах 2 и 3.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические характеристики СИКНП нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные ПО ИВК_________________________________

Технические характеристики

Метрологические и основные технические характеристики СИКНП приведены в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

Знак утверждения типа

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту «Шереметьево», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.52842.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1)

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
