Полуприцепы-цистерны УСТ 94651L и их модификации
| Номер в ГРСИ РФ: | 51974-12 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ООО "УралСпецТранс", г.Миасс |
Полуприцепы-цистерны УСТ 94651L и их модификации (далее - ППЦ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов c плотностью не более 0,84 г/см3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51974-12 |
| Наименование | Полуприцепы-цистерны |
| Модель | УСТ 94651L и их модификации |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.12.2017 |
| Номер сертификата | 49021 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1141 п. 10 от 20.12.2012 |
Производитель / Заявитель
ООО "УралСпецТранс", г.Миасс
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.569-98 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 484 |
| Найдено поверителей | 39 |
| Успешных поверок (СИ пригодно) | 478 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 51974-12: Описание типа СИ | Скачать | 271.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Полуприцепы-цистерны УСТ 94651L и их модификации (далее - ППЦ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов c плотностью не более 0,84 г/см3.
Описание
Полуприцепы-цистерны УСТ 94651L и их модификации являются мерой полной вместимости. Корпус цистерны - стальной, состоит из обечайки сварной конструкции и двух днищ: переднего и заднего, в поперечном сечении имеет «чемоданную», круглую или овальную форму, может состоять как из одной, так и из нескольких секций. Внутри цис
терны установлены волнорезы, которые служат для уменьшения гидравлических ударов на днище при изменении скорости движения ППЦ
В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны, отстойники.
Электрооборудование полуприцепов-цистерн УСТ 94651L и их модификаций состоит из системы световой сигнализации и наружного освещения. ППЦ снабжается противопожарными средствами, к которым относятся: огнетушитель; заземляющее устройство; цепь походного заземления. Лестница для обслуживания цистерны может быть расположена сбоку или сзади.
Наполнение цистерны осуществляется через заливной люк горловины при использовании внешнего насоса, или через донный клапан с помощью собственного насоса. Опорожнение цистерны происходит самотеком или при помощи насоса.

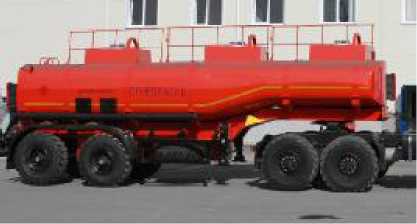

Внешний вид ППЦ представлен на рисунке 1, 2, 3. Место пломбирования обозначено на рисунке 4, 5 и 6.
Рисунок 1 - ППЦ с одним отсеком Рисунок 2 - ППЦ с двумя отсеками
Рисунок 3 - ППЦ с тремя отсеками
Место пломбирования
Рисунок 4 - Запорный механизм крышки заливной горловины ППЦ
Место пломбирования
Рисунок 5 - Кран слива отстоя из ППЦ
Место пломбирования
Рисунок 6 -Ручка открывания технологического отсека, или Заглушка открывания трубопровода слива топлива из ППЦ (в зависимости от конструктивного исполнения)
Место пломбирования
Технические характеристики
Таблица 1
|
Наименование параметра или размера |
Величина параметра, размера для модификаций полуприцепов-цистерн | ||||
|
94651L-000A212-01, 94651L-000B212-01 |
94651L-000A212-02, 94651L-000B212-02 |
94651L-000A212-03, 94651L-000B212-03 |
94651L-000A212-04, 94651L-000B212-04 |
94651L-000A212-05, 94651L- 000B212-05 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость цистерны, м3 (л) |
17 ± 0,26 (17000± 260) |
1-я секция: 8,5±0,17 (8500±170) 2-я секция: 8,5±0,17 (8500±170) |
18 ± 0,27 (18000± 270) |
1-я секция: 9±0,18 (9000±180) 2-я секция: 9±0,18 (9000±180) |
1-я секция: 6±0,12 (6000±120) 2-я секция: 6±0,12 (6000±120) 3-я секция: 6±0,12 (6000±120) |
|
Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % |
±0,4 | ||||
|
Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее |
0,34 (340) |
1-я секция: 0,17 (170) 2-я секция: 0,17 (170) |
0,36 (360) |
1-я секция: 0,18 (180) 2-я секция: 0,18 (180) |
1-я секция: 0,12 (120) 2-я секция: 0,12(120) 3-я секция: 0,12 (120) |
|
Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более |
0,017 (17) |
1-я секция: 0,0085 (8,5) 2-я секция: 0,0085 (8,5) |
0,018 (18) |
1-я секция: 0,009 (9) 2-я секция: 0,009 (9) |
1-я секция: 0,006 (6) 2-я секция: 0,006 (6) 3-я секция: 0,006 (6) |
|
Время слива самотеком, (мин), не более |
54 |
1-я секция: 29 2-я секция: 29 |
57 |
1-я секция: 32 2-я секция: 32 |
1-я секция: 26 2-я секция: 26 3-я секция: 26 |
|
Г абаритные размеры, (мм), не более длина/ ширина/ высота |
7500/2550/4000 |
8500/2550/4000 | |||
|
Снаряженная масса, кг, не более |
5900 |
6300 | |||
|
Полная масса кг, не более |
20000 |
21300 | |||
|
Максимальная осевая масса, кг, не более (на 1 и 2 оси) |
13000 |
13700 | |||
|
Максимальная нагрузка на ССУ, кг, не более |
7000 |
7600 | |||
|
Рабочие операции согласно требований п.1.8, ТУ4525-059-53838447-2012 |
- наполнение цистерны верхним способом посторонним насосом; - опорожнение цистерны посторонним насосом; - опорожнение цистерны самотеком | ||||
|
1 |
2 | 3 | 4 | 5 | 6 |
|
Влияние транспортной тряски согласно требований п.1.8 , ТУ 4525-05953838447-2012 |
Цистерна, заполненная на 2/3 объема, испытывается пробегом по дорогам различного профиля, протяженностью не менее 300 км. При пробеге осуществляется проверка влияния транспортной тряски. Проверяется надежность и прочность соединений и крепления узлов, а также погрешность цистерны после пробега на соответствие техническим условиям. |
Таблица 2
|
Наименование параметра или размера |
Величина параметра, размера для модификаций полуприцепов-цистерн | ||||
|
94651L-000A212-06, 94651L-000B212-06 |
94651L-000A212-07, 94651L-000B212-07 |
94651L-000A212-08, 94651L-000B212-08 |
94651L-000A212-09, 94651L-000B212-09 |
94651L-000A212-10, 94651L-000B212-10 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость цистерны, м3 (л) |
20 ± 0,3 (20000±300 |
1-я секция: 10±0,2 (10000±200) 2-я секция: 10±0,2 (10000±200 |
1-я секция: 6,6±0,13 (6600±130) 2-я секция: 6,7±0,14 (6700±140) 3-я секция: 6,7±0,14 (6700±140) |
22 ± 0,33 (22000± 330) |
1-я секция: 11,1±0,165 (11100±165) 2-я секция: 10,9±0,165 (10900±165) |
|
Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % |
±0,4 | ||||
|
Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее |
0,4 (400) |
1-я секция: 0,2 (200) 2-я секция: 0,2 (200) |
1-я секция: 0,13 (130) 2-я секция : 0,14 (140) 3-я секция: 0,14 (140) |
0,44 (440) |
1-я скция: 0,22 (220) 2-я секция: 0,22 (220) |
|
Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более |
0,02 (20) |
1-я секция: 0,01 (10) 2-я секция: 0,01 (10) |
1-я секция: 0,0066 (6,6) 2-я секция: 0,0067 (6,7) 3-я секция: 0,0067 (6,7) |
0,022 (22) |
1-я секция: 0,011 (11) 2-я секция: 0,011 (11) |
|
Время слива самотеком, (мин), не более |
64 |
1-я секция: 34 2-я секция: 34 |
1-я секция: 27 2-я секция: 27 3-я секция: 27 |
72 |
1-я секция: 48 2-я секция: 46 |
|
Габаритные разме-ры,(мм), не более дли-на/ширина/ высота |
9500/2550/4000 |
10500/2550/4000 | |||
|
Снаряженная масса кг, не более |
6500 |
6800 | |||
|
Полная масса кг, не более |
23300 |
25300 | |||
|
1 |
2 | 3 |
4 15 16 |
|
Максимальная осевая масса, кг, не более (на 1 и 2 оси) |
15000 |
16300 |
|
Максимальная нагрузка на ССУ, кг, не более |
8300 |
9000 |
|
Рабочие операции согласно требований п.1.8, ТУ4525-059- 538384472012 |
- наполнение цистерны верхним способом посторонним насосом; - опорожнение цистерны посторонним насосом; - опорожнение цистерны самотеком | |
|
Влияние транспортной тряски согласно требований п.1.8, ТУ 4525-05953838447-2012 |
Цистерна, заполненная на 2/3 объема, испытывается пробегом по дорогам различного профиля, протяженностью не менее 300 км. При пробеге осуществляется проверка влияния транспортной тряски. Проверяется надежность и прочность соединений и крепления узлов, а также погрешность цистерны после пробега на соответствие техническим условиям. | |
Таблица 3
|
Наименование параметра или размера |
Величина параметра, размера для модификаций полуприцепов-цистерн | ||||
|
94651L-000A212-11, 94651L-000B212-11 |
94651L-000A212-12, 94651L-000B212-12 |
94651L-000A212-13, 94651L-000B212-13 |
94651L-000A212-14, 94651L-000B212-14 |
94651L-000A212-15, 94651L-000B212-15 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость цистерны, м3 (л) |
1-я секция: 7,3±0,146 (7300±146) 2-я секция: 7,3±0,146 (7300±146) 3-я секция: 7,4±0,148 (7400±148) |
24±0,36 (24000 ±360) |
1-я секция: 12±0,18 (12000 ±180) 2-я секция: 12±0,18 (12000 ±180) |
1-я секция: 8±0,16 (8000±160) 2-я секция: 8±0,16 (8000±160) 3-я секция: 8±0,16 (8000±160) |
26±0,39 (26000 ±390) |
|
Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % |
±0,4 | ||||
|
Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее |
1-я секция: 0,146 (146) 2-я секция: 0,146 (146) 3-я секция: 0,148 (148) |
0,48 (480) |
1-я секция: 0,24 (240) 2-я секция: 0,24 (240) |
1-я секция: 0,16 (160) 2-я секция: 0,16 (160) 3-я секция: 0,16 (160) |
0,52 (520) |
|
Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более |
1-я секция: 0,0073 (7,3) 2-я секция: 0,0073 (7,3) 3-я секция: 0,0074 (7,4) |
0,024 (24) |
1-я секция: 0,012 (12) 1-я секция: 0,012 (12) |
1-я секция: 0,008 (8) 2-я секция: 0,008 (8) 3-я секция: 0,008 (8) |
0,026 (26) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Время слива самотеком, (мин), не более |
1-я секция: 28 2-я секция: 28 3-я секция: 28 |
77 |
1-я секция: 48 2-я секция: 48 |
1-я секция: 34 2-я секция: 34 3-я секция: 34 |
83 |
|
Г абаритные размеры, (мм), не более дли-на/ширина/высота |
11500/2550/ 4000 |
12000/2550/4000 |
12500/2550/ 4000 | ||
|
Снаряженная масса кг, не более |
6800 |
7100 |
7400 | ||
|
Полная масса кг, не более |
25300 |
27300 |
29300 | ||
|
Максимальная осевая масса, кг, не более (на 1 и 2 оси) |
16300 |
17700 |
19000 | ||
|
Максимальная нагрузка на ССУ, кг,не более |
9000 |
9600 |
10300 | ||
|
Рабочие операции согласно требований п.1.8, ТУ4525-059- 538384472012 |
- наполнение цистерны верхним способом посторонним насосом; - опорожнение цистерны посторонним насосом; - опорожнение цистерны самотеком | ||||
|
Влияние транспортной тряски согласно требований п.1.8, ТУ 4525059-53838447-2012 |
Цистерна, заполненная на 2/3 объема, испытывается пробегом по дорогам различного профиля, протяженностью не менее 300 км. При пробеге осуществляется проверка влияния транспортной тряски. Проверяется надежность и прочность соединений и крепления узлов, а также погрешность цистерны после пробега на соответствие техническим условиям. | ||||
Таблица 4
|
Наименование параметра или размера |
Величина параметра, размера для модификаций полуприцепов-цистерн | ||||
|
94651L-000A212-16, 94651L-000B212-16 |
94651L-000A212-17, 94651L-000B212-17 |
94651L-000A212-18, 94651L-000B212-18 |
94651L-000A212-19, 94651L-000B212-19 |
94651L-000A212-20, 94651L-000B212-20 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальная вместимость цистерны, м3 (л) |
1-я секция: 13±0,195 (13000±195) 2-я секция: 13±0,195 (13000±195) |
1-я секция: 8,6±0,175 (8600±175) 2-я секция: 8,7±0,175 (8700±175) 3-я секция: 8,7±0,175 (8700±175) |
28±0,42 (28000 ±420) |
1-я секция: 14±0,21 (14000±210) 2-я секция: 14±0,21 (14000±210) |
1-я секция: 9,3±0,186 (9300±186) 2-я секция: 9,3±0,186 (9300±186) 3-я секция: 9,4±0,19 (9400±190) |
|
Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % |
±0,4 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее |
1-я секция: 0,26 (260) 2-я секция: 0,26 (260) |
1-я секция: 0,175 (175) 2-я секция : 0,175 (175) 3-я секция: 0,175 (175) |
0,56 (560) |
1-я секция: 0,28 (280) 2-я секция: 0,28 (280) |
1-я секция: 0,186 (186) 2-я секция : 0,186 (186) 3-я секция: 0,19 (190) |
|
Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более |
1-я секция: 0,013 (13) 2-я секция: 0,013 (13) |
1-я секция: 0,0086 (8,6) 2-я секция: 0,0087 (8,7) 3-я секция: 0,0087 (8,7) |
0,028 (28) |
1-я секция: 0,014 (14) 2-я секция: 0,014 (14) |
1-я секция: 0,0093 (9,3) 2-я секция: 0,0093 (9,3) 3-я секция: 0,0094 (9,4) |
|
Время слива самотеком, (мин), не более |
1-я секция: 54 2-я секция: 54 |
1-я секция: 35 2-я секция: 35 3-я секция: 35 |
89 |
1-я секция: 56 2-я секция: 56 |
1-я секция: 33 2-я секция: 33 3-я секция: 34 |
|
Г абаритные разме-ры,(мм), не более дли-на/ширина/ высота |
13000/2550/4000 |
13500/2550/4000 | |||
|
Снаряженная масса, кг, не более |
7400 |
7700 | |||
|
Полная масса кг, не более |
29300 |
31300 | |||
|
Максимальная осевая масса, кг, не более (на 1 и 2 оси) |
19000 |
20300 | |||
|
Максимальная нагрузка на ССУ, кг,не более |
10300 |
11000 | |||
|
Рабочие операции согласно требований п.1.8, ТУ4525-059- 538384472012 |
- наполнение цистерны верхним способом посторонним насосом; - опорожнение цистерны посторонним насосом; - опорожнение цистерны самотеком | ||||
|
Влияние транспортной тряски согласно требований п.1.8 , ТУ 4525059-53838447-2012 |
Цистерна, заполненная на 2/3 объема, испытывается пробегом по дорогам различного профиля, протяженностью не менее 300 км. При пробеге осуществляется проверка влияния транспортной тряски. Проверяется надежность и прочность соединений и крепления узлов, а также погрешность цистерны после пробега на соответствие техническим условиям. | ||||
Таблица 5
|
Наименование параметра или размера |
Величина параметра, размера для модификаций полуприцепов-цистерн | |||||
|
94651L-000A212 -21, 94651L-000B212 -21 |
94651L-000A212 -22, 94651L-000B212 -22 |
94651L-000A212 -23, 94651L-000B212 -23 |
94651L-000A212-24, 94651L-000B212 -24 |
94651L-000A212 -25, 94651L-000B212 -25 |
94651L-000A212 -26, 94651L-000B212 -26 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Номинальная вместимость цистерны, м3 (л) |
30±0,45 (30000 ±450) |
1-я секция: 15±0,225 (15000 ±225) 2-я секция: 15±0,225 (15000 ±225) |
1-я секция: 10±0,2 (10000 ±200) 2-я секция: 10±0,2 (10000 ±200) 3-я секция: 10±0,2 (10000 ±200) |
32±0,48 (32000 ±480) |
1-я секция: 16±0,24 (16000 ±240) 2-я секция: 16±0,24 (16000 ±240) |
1-я секция: 10±0,2 (10000 ±200) 2-я секция: 11±0,165 (11000 ±165) 3-я секция: 11±0,165 (11000 ±165) |
|
Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % |
±0,4 | |||||
|
Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее |
0,6 (600) |
1-я секция: 0,3 (300) 2-я секция: 0,3 (300) |
1-я секция: 0,2 (200) 2-я секция: 0,2 (200) 3-я секция: 0,2 (200) |
0,64 (640) |
1-я секция: 0,32 (320) 2-я секция: 0,32 (320) |
1-я секция: 0,2 (200) 2-я секция: 0,22(220) 3-я секция: 0,22 (220) |
|
Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более |
0,03 (30) |
1-я секция: 0,015 (15) 2-я секция: 0,015 (15) |
1-я секция: 0,01 (10) 2-я секция: 0,01 (10) 3-я секция: 0,01 (10) |
0,032 (32) |
1-я секция: 0,016(16) 2-я секция: 0,016 (16) |
1-я секция: 0,01 (10) 2-я секция: 0,011(11) 3-я секция: 0,011(11) |
|
Время слива самотеком, (мин), не более |
98 |
1-я секция: 52 2-я секция: 52 |
1-я секция: 36 2-я секция: 36 3-я секция: 36 |
110 |
1-я секция: 60 2-я секция: 60 |
1-я секция: 46 2-я секция: 48 3-я секция: 48 |
|
Габаритные размеры, (мм), не более дли-на/ширина/высота |
14000/2550/4000 |
15000/2550/4000 | ||||
|
Снаряженная масса, кг, не более |
8000 |
8500 | ||||
|
Полная масса кг, не более |
33200 |
35500 | ||||
|
Максимальная осевая масса, кг, не более (на 1 и 2 оси) |
21600 |
23000 | ||||
|
1 |
2 | 3 | 4 |
5 | 6 | 7 |
|
Максимальная нагрузка на ССУ, кг, не более |
116GG |
125(( |
|
Рабочие операции согласно требований п.1.8,ту4525-(59-53838447-2(12 |
- наполнение цистерны верхним способом посторонним насосом; - опорожнение цистерны посторонним насосом; - опорожнение цистерны самотеком | |
|
Влияние транспортной тряски согласно требований п.1.8, ТУ 4525-(5953838447-2(12 |
Цистерна, заполненная на 2/3 объема, испытывается пробегом по дорогам различного профиля, протяженностью не менее 3(( км. При пробеге осуществляется проверка влияния транспортной тряски. Проверяется надежность и прочность соединений и крепления узлов, а также погрешность цистерны после пробега на соответствие техническим условиям. | |
Знак утверждения типа
наносится на маркировочную табличку, прикрепляемую на цистерну ППЦ, фотохимическим или ударным способом, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
|
Наименование комплектов |
Количество |
|
ППЦ |
1 ед. |
|
Противооткатные башмаки |
2 ед. |
|
Огнетушитель ОП-4 |
2 ед. |
|
Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП) (в соответствии с заказом) |
1 экз. |
|
Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ) |
1 экз. |
Поверка
проводится в соответствии с ГОСТР 8.569-98 «Автоцистерны для жидких нефтепродуктов.
Методика поверки».
Основные средства поверки:
|
Наименование и тип средства поверки |
Основные характеристики |
|
Комплекс градуировки резервуаров «МИГ» |
Относительная погрешность измерения объема жидкости (,15 % |
|
Термогигрометр ТГЦ-МГ4 |
Цена деления (,1 °С |
|
Цилиндр 1GGG см3 |
Класс точности 2 |
|
Секундомер механический СОСпр-2б-2 |
Класс точности 2 |
Сведения о методах измерений
содержатся в документе «Полуприцеп-цистерна 94651L.00.00.000 и модификации. Руководство по эксплуатации» 94651L.()().()().()()()P9.
Нормативные документы
ГОСТ 8.47(-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
ГОСТ P 5(913-96 Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов;
Технические условия «Полуприцепы УСТ 94651L и их модификации. Технические условия» ТУ 4525-(59-53838447-2(12.
Рекомендации к применению
Выполнение работ по осуществлению торговли и товарообменных операций.
Другие Полуприцепы-цистерны
