Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert
| Номер в ГРСИ РФ: | 51977-12 |
|---|---|
| Производитель / заявитель: | Фирма "Grabner Instruments Messtechnik GmbH", Австрия |
Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert (далее по тексту ╞ анализаторы) предназначены для измерений давления насыщенных паров нефти, невязких углеводородов и растворителей, в том числе бензина, а также смесей бензина с оксигенатами.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51977-12 | ||||||||||||||||||||||||||||||
| Наименование | Анализаторы давления насыщенных паров | ||||||||||||||||||||||||||||||
| Модель | MINIVAP VPSH Xpert и MINIVAP VPXpert | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bd409b7d-7234-37dc-d0e2-dd02ffdeec21 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
| Год регистрации | 2012 | ||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Австрия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 49024 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1141 п. 13 от 20.12.2012 |
Производитель / Заявитель
Фирма "Grabner Instruments Messtechnik Nfg. Ges.m.b.H.", АВСТРИЯ
Австрия
Поверка
| Методика поверки / информация о поверке | МП 231-0019-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 29 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51977-12: Описание типа
2012-51977-12.pdf
|
Скачать | 87.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert (далее по тексту - анализаторы) предназначены для измерений давления насыщенных паров нефти, невязких углеводородов и растворителей, в том числе бензина, а также смесей бензина с оксигенатами.
Описание
Принцип действия анализатора заключается в измерении давления паров пробы, которая всасывается поршнем в герметичную, термостатированную измерительную камеру. В зависимости от положения поршня в камере может создаваться различное соотношение объемов паровой и жидкой фаз. В измерительной камере создается и поддерживается с помощью термостата заданная температура, значение которой регулируется с помощью термоэлектрического модуля и контролируется по показаниям датчика температуры. Давление измеряется встроенным в поршень пьезорезистивным датчиком. После установления равновесия температуры и давления производится измерение давления насыщенных паров исследуемого вещества. При измерениях соотношение объемов пар-жидкость выбирается в соответствии с требованиями ГОСТ Р 52340-2005 «Нефть. Метод определения давления паров методом расширения», ASTM D 6377 "Метод определения давления сырой нефти: VPCRx (метод расширения)", ASTM D 6378 "Стандартный тест-метод для определения давления насыщенных паров (VPx) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения)" и EN ISO 13016 "Жидкие нефтепродукты. Определение давления насыщенных паров. Часть I: Определение давления насыщенных воздухом паров (ASVP)".
Программа анализатора позволяет с помощью корреляционных уравнений вычислять давление насыщенных паров по Рейду в соответствии с ГОСТ 1756-2000 (ИСО 3007-99) "Нефтепродукты. Определение давления насыщенных паров" и ASTM D 323 "Метод определения давления паров нефтепродуктов (метод Рейда)"; давление паров бензина и бензиновых смесей в соответствии с ASTM D 4953 "Тест-метод для определения давления паров бензина и бензиновых смесей (сухой метод)"; давление паров нефтепродуктов по формуле, приведенной в ASTM D 5191 "Стандартный тест-метод для определения давления насыщенных паров (VPx ) нефтепродуктов (мини-метод)". Результаты измерений и расчетов отображаются на дисплее анализатора. Анализатор оснащен интерфейсом RS 232 для передачи результатов на принтер или компьютер и встроенным процессором для хранения полученных данных с целью их последующей распечатки.
Основные узлы анализатора: измерительная камера с поршнем, датчики давления и температуры, термоэлектрический модуль, устройство отбора проб, приемный контейнер, буквенно-цифровой дисплей и встроенное программное обеспечение размещены в общем металлическом корпусе. Управление работой осуществляется с помощью органов управления, расположенных на передней панели корпуса
Анализатор MINIVAP VPSH Xpert отличается от MINIVAP VPXper только маркировкой на лицевой панеле корпуса, все технические и метрологические характеристики этих анализаторов одинаковы. Анализаторы с маркировкой MINIVAP VPSH Xpert выпускаются для применения в РФ, с маркировкой MINIVAP VPXper - в Европе.

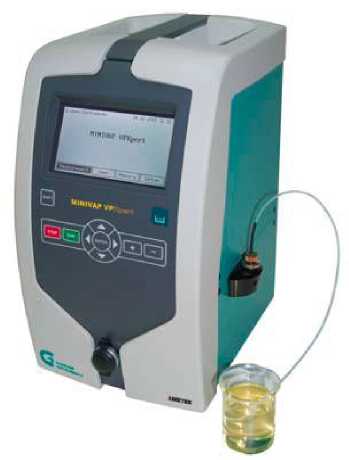

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1 - Анализатор давления насыщенных паров MINIVAP VPSH Xpert (MINIVAP VPXpert)
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение «VPS-3» разработанное изготовителем специально для решения задач управления работой анализаторов. ПО выполняет следующие функции: выбор метода измерений, единицы измерений давления и температуры, языка интерфейса, установка даты и времени, управление работой анализатора, прием, обработка и отображение измерительной информации, автоматическая диагностика состояний анализатора, сохранение и распечатка результатов измерений.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО анализатора MINIVAP |
VPS-3 |
1.00 и выше |
— |
— |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик. Информация о версии ПО доступна через меню анализатора.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 32862010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний давления насыщенных паров, кПа |
от 0 до 1000 |
|
Диапазон измерений давления насыщенных паров, кПа |
от 8 до 115 |
|
Пределы допускаемой относительной погрешности измерений, % • в диапазоне от 8 до 12 кПа • в остальном диапазоне измерений |
±10 ±5 |
|
Диапазон показаний температуры, oC |
от 0 до 120 |
|
Соотношение объемов пар-жидкость |
от 4:1 до 0,1:1 |
|
Потребляемая мощность, В •А, не более |
200 |
|
Напряжение питающей сети, В |
+22 220+22 —33 |
|
Частота питающей сети, Гц |
50±1 |
|
Габаритные размеры (ддинахвысотахширина), мм, не более |
153x368x277 |
|
Масса, кг, не более |
9 |
|
Средняя наработка до метрологического отказа, ч |
10000 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации:
• диапазон рабочих температур окружающего воздуха, °С от 15 до 35
• относительная влажность воздуха (без конденсации), %, не более 80
• атмосферное давление, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации. На лицевую панель корпуса анализатора знак наносится в виде наклейки или другим методом.
Комплектность
|
Наименование |
Количество |
|
Анализатор MINIVAP VPSH Xpert или MINIVAP VPXpert |
1 шт. |
|
Шприц 10 мл |
1 шт. |
|
Стандартное устройство для прямого ввода пробы шприцом |
1 шт. |
|
Вакуумный шланг 6/4 мм со стандартным разъемом |
1 шт. |
|
Контейнер для отходов с крышкой |
1 шт. |
|
Выходная трубка |
1 шт. |
|
Масло для поршня |
100 мл |
|
Шприц 2 мл |
1 шт. |
|
Кабель электропитания |
1 шт. |
|
Вакуумный шланг 6/4 мм со стандартным разъемом |
1 шт. |
|
Устройство для прямого ввода пробы |
1 шт. |
|
Кабель для подключения анализатора к компьютеру |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 231-0019-2012 |
1 экз. |
Поверка
осуществляется по методике поверки МП 231-0019-2012 «Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 03.08.2012 г.
Основное средство поверки: стандартные образцы (ГСО) абсолютного давления насыщенных паров нефтепродуктов АДНП-10, АДНП-20, АДНП-30, АДНП-40, АДНП-50, АДНП-100, номера в Госреестре ГСО 8536-2004, ГСО 8537-2004, ГСО 8538-2004, ГСО 8539-2004, ГСО 8540-2004, ГСО 8541-2004 соответственно. Границы относительной погрешности АДНП-10 ±4 %, остальных ГСО ±2,5 % при Р=0,95.
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Анализатор давления насыщенных паров MINIVAP VPSH Xpert (MINIVAP VPXpert). Руководство по эксплуатации».
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
