Измерители параметров процессов Fluke 787
| Номер в ГРСИ РФ: | 52020-12 |
|---|---|
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Измерители параметров процессов Fluke 787 (далее ╞ измерители) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52020-12 |
| Действует | по 23.10.2022 |
| Наименование | Измерители параметров процессов |
| Модель | Fluke 787 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 19f42056-c0f6-8e51-947c-b3431c529f1c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 07.12.2017 |
| Номер сертификата | 49058 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1100 п. 21 от 07.12.2012 |
Производитель / Заявитель
Фирма "Fluke Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке |
Измерители параметров процессов Fluke 787 фирмы Fluke Corporation, США
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 206 (94%) |
| Неуспешных поверок (СИ непригодно) | 14 (6 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
52020-12: Описание типа
2017-52020-12.pdf
|
Скачать | 161 КБ | |
|
52020-12: Методика поверки
2025-mp52020-12.pdf
|
Скачать | 257 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители параметров процессов Fluke 787 (далее - измерители) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов.
Описание
Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и представляют собой портативный, цифровой прибор. Внешний вид измерителя представлен на рисунке 1.

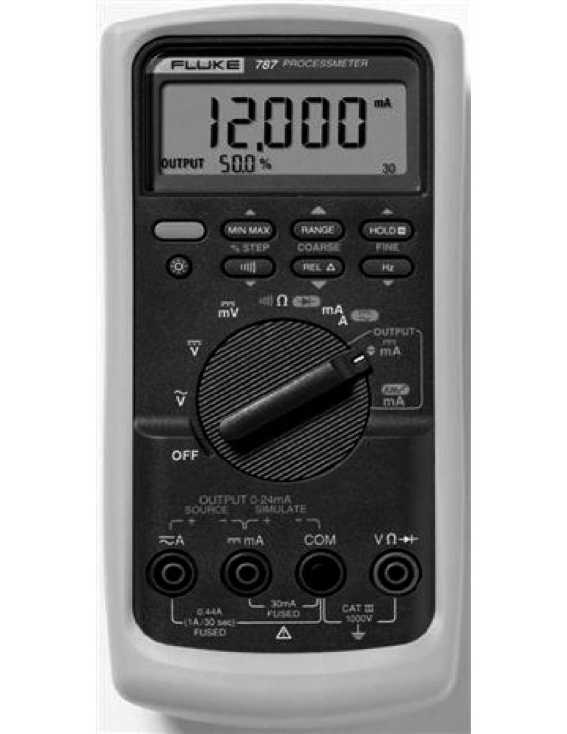

Рисунок 1 - Внешний вид измерителя
Принцип действия измерителя основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и генерацией задаваемых сигналов с помощью ЦАП.
На передней панели измерителя расположены: клеммы для измерений и воспроизведения электрических величин, поворотный переключатель для включения измерителя и выбора режимов работы, жидкокристаллический дисплей, кнопки подсветки дисплея, включения подачи тока, регулировки выходного тока, установки фиксированного диапазона, просмотра максимального, минимального и среднего значения измеряемой величины за время измерения, включения автоматической блокировки, установки нуля, выбора альтернативной функции работы измерителя.
Измерители могут использоваться для измерений значений электрических величин, в качестве источника постоянного тока, в качестве источника тестовых сигналов, погрешность воспроизведения которых метрологически не нормируется, а так же как источник энергии для подачи питания на внешнюю цепь.
Питание измерителей осуществляется от одного стандартного элемента питания размера АА. Корпус измерителей защищен от несанкционированного доступа пломбами в форме наклеек на боковой поверхности.
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей параметров процессов Fluke 787 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей параметров процессов Fluke 787
|
Наименование программного обеспечения |
Идентификационное наименование про граммного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для измерителей параметров процессов Fluke 787 |
Fluke 787 Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «A».
Технические характеристики
Основные метрологические и технические характеристики измерителей приведены в таблицах 2 - 10
Таблица 2 - Измерение напряжения постоянного тока
|
Диапазон, В |
Разрешение, В |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от минус 0,4 до 0,4 |
0,0001 |
± (0,001 U + 0,0001 В) |
|
от минус 4 до 4 |
0,001 |
± (0,001 U + 0,001 В) |
|
от минус 40 до 40 |
0,01 |
± (0,001 U + 0,01 В) |
|
от минус 400 до 400 |
0,1 |
± (0,001 U + 0,1 В) |
|
от минус 1000 до 1000 |
1 |
± (0,001 U + 1 В) |
|
Примечание - U - показание измерителя | ||
Таблица 3 - Измерение напряжения переменного тока
|
Диапазон, В |
Разрешение, В |
Частота сигнала, Гц |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от 0 до 0,4 |
0,0001 |
от 50 до 60 |
± (0,007 U + 0,0004 В) |
|
от 45 до 200 |
± (0,012 U + 0,0004 в) | ||
|
от 200 до 500 |
± (0,07 U + 0,0004 В) | ||
|
от 0 до 4 |
0,001 |
от 50 до 60 |
± (0,007 U + 0,002 в) |
|
от 45 до 200 |
± (0,012 U + 0,004 в) | ||
|
от 200 до 500 |
± (0,07 U + 0,004 В) | ||
|
от 0 до 40 |
0,01 |
от 50 до 60 |
± (0,007 U + 0,02 в) |
|
от 45 до 200 |
± (0,012 U + 0,04 в) | ||
|
от 200 до 500 |
± (0,07 U + 0,04 В) |
|
Диапазон, В |
Разрешение, В |
Частота сигнала, Гц |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от 0 до 400 |
0,1 |
от 50 до 60 |
± (0,007 U + 0,2 В) |
|
от 45 до 200 |
± (0,012 U + 0,4 в) | ||
|
от 200 до 500 |
± (0,07 U + 0,4 В) | ||
|
от 0 до 1000 |
1 |
от 50 до 60 |
± (0,007 U + 2 В) |
|
от 45 до 200 |
± (0,012 U + 4 в) | ||
|
от 200 до 500 |
± (0,07 U + 4 В) | ||
|
Примечания 1 Значения предела допускаемой основной погрешности указаны для значений изме ряемых величин в диапазоне от 5% до 100% от диапазона измерения измерителя. 2 U - показание измерителя | |||
Таблица 4 - Измерение силы постоянного тока
|
Диапазон, А |
Разрешение, А |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от минус 0,03 до 0,03 |
0,000001 |
± (0,0005 I + 0,000002 А) |
|
от минус 1 до 1 |
0,001 |
± (0,002 I + 0,002 А) |
|
Примечание - |
- показание измерителя | |
Таблица 5 - Измерение силы переменного тока
|
Диапазон, А |
Разрешение, А |
Частота сигнала, Гц |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от 0 до 1 |
0,001 |
от 45 до 2000 |
± (0,01 I + 0,002 А) |
|
Примечание - I - показание измерителя | |||
Таблица 6 - Измерение электрического сопротивления
|
Диапазон, Ом |
Разрешение, Ом |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
от 0 до 400 |
0,1 |
± (0,002 R + 0,2 Ом) |
|
от 0 до 4000 |
1 |
± (0,002 R + 1 Ом) |
|
от 0 до 40000 |
10 |
± (0,002 R + 10 Ом) |
|
от 0 до 400000 |
100 |
± (0,002 R + 100 Ом) |
|
от 0 до 4000000 |
1000 |
± (0,0035 R + 3000 Ом) |
|
от 0 до 40000000 |
10000 |
± (0,025 R + 30000 Ом) |
|
Примечание - R - показание измерителя | ||
Таблица 7 - Измерение частоты
|
Верхняя граница диапазона, Гц |
Разрешение, Гц |
Пределы допускаемой основной погрешности температуре окружающего воздуха (23 ± 5) °С, Гц |
|
199,99 |
0,01 |
± (0,00005 F+0,01 Гц) |
|
1999,9 |
0,1 |
± (0,00005 F +0,1 Гц) |
|
19999 |
1 |
± (0,00005 F +1 Гц) |
|
Примечание - F- показания измерителя | ||
Таблица 8 - Проверка диодов
|
Диапазон, В |
Разрешение, В |
Пределы допускаемой основной погрешно сти при температуре окружающего воздуха (23 ± 5) °С |
|
от 0 до 2 |
0,1 |
± (0,02 U + 0,1 В) |
|
Примечание - U - показание измерителя | ||
Таблица 9 - Воспроизведение силы постоянного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
|
Режим источника | |
|
от 4 до 20 |
± 0,05 % от диапазона |
|
Режим моделирования | |
|
от 4 до 20 |
± 0,05 % от диапазона |
|
Примечание - I - показание измерителя | |
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от минус 10 до 50 |
|
Относительная важность (при температуре 50 °С), % |
45 |
|
В пределах рабочего диапазона для температур менее 18 °С и более 28 °С температурный коэффициент составляет: 0,05 х (указанная погрешность) / °С | |
|
Г абаритные размеры(даина х ширина х высота), мм |
187 х 87 х 32 |
|
Масса (не более), г |
369 |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на боковую часть корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
|
измеритель |
- 1 шт.; |
|
методика поверки |
- 1 экз.; |
|
элемент питания типа АА |
- 4 шт.; |
|
руководство пользователя |
- 1 шт.; |
|
компакт-диск с руководством пользователя |
- 1 шт.; |
|
измерительные провода TL71 |
- 1 комплект |
|
зажимы «крокодил» АС72 |
- 1 комплект |
|
держатель для корпуса |
- 1 шт.; |
|
наклонная подставка |
- 1 шт. |
Поверка
осуществляется по документу МП 52020-12 «Измерители параметров процессов Fluke 787 фирмы Fluke Corporation, США. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц -500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
- мультиметр Agilent 3458A, пределы допускаемой погрешности при измерении напряжения в диапазоне до 100 В составляют ±0,001 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 10 кОм составляют ±0,001 %. Пределы допускаемой погрешности при измерении тока в диапазоне до 100 мА составляют ±0,004 %.
Сведения о методах измерений
Измерители параметров процессов Fluke 787. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
