Теплосчетчики ENBRA-АМ639
| Номер в ГРСИ РФ: | 52032-12 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | Фирма "ENBRA, a.s.", Чехия |
Теплосчетчики ENBRA-АМ639 (далее - теплосчетчики) предназначены для измерения и регистрации отпущенной или потребленной тепловой энергии, объема и температуры теплоносителя в подающем и обратном трубопроводах и разности этих температур, а так же объемного расхода теплоносителя (воды), времениих работы в системах водо- и теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52032-12 |
| Действует | по 20.12.2017 |
| Наименование | Теплосчетчики |
| Модель | ENBRA-АМ639 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c8700745-775c-739a-f56c-879bede00e72 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.01 |
| Год регистрации | 2012 |
| Страна-производитель | Чехия |
| Информация о сертификате | |
| Срок действия сертификата | 20.12.2017 |
| Номер сертификата | 49072 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1141 п. 27 от 20.12.2012 |
Производитель / Заявитель
Фирма "ENBRA, a.s.", ЧЕШСКАЯ РЕСПУБЛИКА
Чехия
Поверка
| Методика поверки / информация о поверке | МП 52032-12 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52032-12: Описание типа
2012-52032-12.pdf
|
Скачать | 122.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Теплосчетчики ENBRA-AM639 (далее - теплосчетчики) предназначены для измерения и регистрации отпущенной или потребленной тепловой энергии, объема и температуры теплоносителя в подающем и обратном трубопроводах и разности этих температур, а так же объемного расхода теплоносителя (воды), времени их работы в системах водо- и теплоснабжения.
Описание
Принцип работы теплосчетчиков состоит в измерении расхода в прямом или обратном трубопроводах и температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения, и последующем определении тепловой энергии, объема и других параметров теплоносителя. Теплосчетчики имеют резьбовое присоединение к трубопроводу.
В состав теплосчетчика входят:
- ультразвуковой расходомер;
- вычислитель;
- подобранная пара преобразователей температуры.
Ультразвуковой расходомер измеряет расход, используя принцип разности времен прохождения ультразвукового сигнала вдоль и против направления потока теплоносителя. Расходомер связан с вычислителем единой конструкцией.
В качестве преобразователей температуры используются платиновые термопреобразователи сопротивления типа Р^000 (1000 Ом при 0°С).
Сигналы от расходомера и преобразователей температуры поступают в вычислитель, который определяет расход и температуры теплоносителя, а также вычисляет тепловую энергию и объем теплоносителя.
Вычислитель имеет энергонезависимую память, в которой в зависимости от конфигурации могут храниться:
- накопленные значения тепловой энергии;
- накопленные значения объемов теплоносителя;
- ежемесячные значения за последние 18 месяцев о потреблении: тепловой энергии и объемов теплоносителя;
- служебная информация.
Конструкция вычислителя обеспечивает:
- считывание измерительной информации через оптический интерфейс с помощью персонального компьютера;
- дистанционную передачу измерительной и служебной информации через оптический интерфейс или коммуникационные модули (импульсного выхода, аналогового выхода, М-Bus, RS-232, RS-485 или радио-модуль).
Программное обеспечение
Программное обеспечение теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычисления расхода теплоносителя, вычисления количества теплоты, архивирования и передачи измеренных и вычисленных параметров теплоснабжения. Программное обеспечение состоит из двух частей - базовое программное обеспечение и настраиваемое программное обеспечение. К базовому программному обеспечению относятся функции вычисления и измерения физических параметров теплоносителя, обновления дисплея, мониторинга питания теплосчетчика, таймер. К настраиваемому программному обеспечению относятся функции связи, регистрации, тарификации.
Класс защиты программного обеспечения «С» по МИ 3286-2010.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
HEAtProG |
12-4067 |
U6.3 |
0H5D2B |
CRC16 |

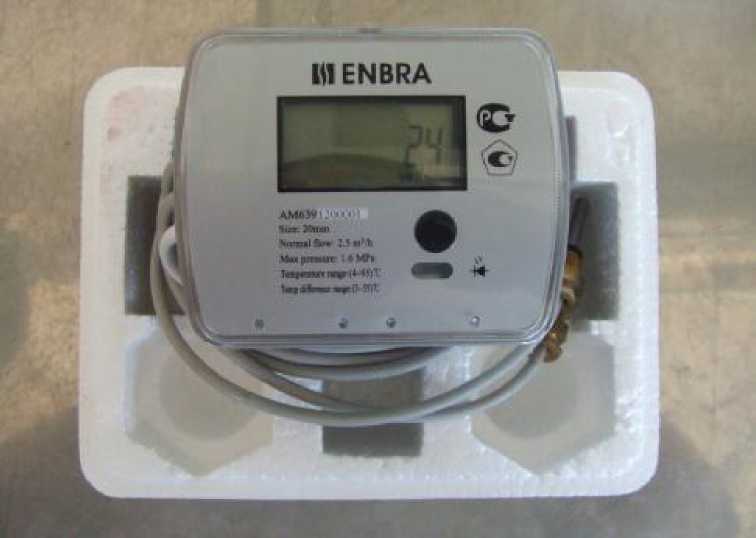

Фотография общего вида
Схемы мест пломбировки теплосчетчиков
Пломба на расходомере
Пломба на термометре
Технические характеристики
Таблица 1
|
Вид монтажа |
Горизонтальный, вертикальный |
|
Диаметр условного прохода Ду, мм |
20 |
|
Диапазон измерения расходов, м3/ч - максимальный, Qmax - минимальный^тт - номинальный, Qn |
5,0 0,05 2,5 |
|
Порог чувствительности, м3/ч |
0,012 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Потеря давления при номинальном расходе, Qn, кПа |
24,0 |
|
Диапазон измеряемых температур теплоносителя, °C |
+4 . . . +95 |
|
Диапазон температур окружающей среды, °C |
+5 . . . +55 |
|
Диапазон температур транспортировки и хранения, °C |
- 25 ... +55 |
|
Значение разности температур теплоносителя в подающем и обратном трубопроводах, ДТ,°С -наименьшее значение -наибольшее значение |
3 55 |
|
Предел допускаемой относительной погрешности при измерении тепловой энергии в подающем и обратном трубопроводах, %: 3оС<ДТ<1ОоС 10°С<ДТ<20°С ДТ>20°С |
±6,0 ±5,0 ±4,0 |
|
Предел абсолютной погрешности измерений температуры, °С |
±(0,6+0,004t) |
|
Предел допускаемой относительной погрешности при измерении объемного расхода теплоносителя, % |
±3 |
|
Напряжение питания, В -постоянный ток |
3, 6 (литиевая батарея) |
|
Термометр сопротивления |
Pt 1000 |
|
Дисплей |
7 - разрядный |
|
Степень защиты |
IP 54, IP 68 |
|
Класс по ГОСТ Р 51649-2000 |
B |
|
Класс по ГОСТ Р ЕН 1434-1-2006 |
2 |
|
Габаритные размеры, не более, мм |
130х85х105 |
|
Масса, не более, кг |
0,75 |
|
Средний срок службы, не менее, лет |
10 |
Знак утверждения типа
наносится на лицевую панель прибора или на титульный лист паспорта.
Комплектность
|
Наименование |
Кол-во |
|
1. Теплосчетчик ENBRA-AM639 |
1 |
|
2.Паспорт |
1 |
|
3.Руководство по эксплуатации |
1 |
|
4. Методика поверки |
1 |
Поверка
осуществляется по методике МП 52032-12 «ГСИ. Теплосчетчики ENBRA-AM639. Методика поверки», утвержденной ВНИИМС в 2012г.
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,01 до 2000 м3/ч, 0,005 до 15 м3/ч с погрешностью не более ±0,5 %;
- поверочные установки для поверки вычислителей счетчиков тепла с погрешностью не более ±0,1 %;
- жидкостные термостаты для воспроизведения температур в диапазоне от 0 до 100°С, с погрешностью не более ±0,05°С;
- гидравлический пресс со статическим давлением до 2,5 МПа.
Сведения о методах измерений
изложены в паспорте на «Теплосчетчик ENBRA-AM639».
Нормативные документы
1 .ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 . ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
3 .ГОСТ 6651-2009 «Термометры сопротивления. Общие технические требования и методы испытаний».
4 .ГОСТ Р ЕН 1434-1-2006 «Теплосчетчики. Общие требования».
5 .Рекомендации МОЗМ № 75-1, 75-2.
6 .Рекомендация МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
7 . Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Другие Теплосчетчики
