Осциллограф TENMA 72-6800
| Номер в ГРСИ РФ: | 52038-12 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "Tenma Test Equipment", США |
Осциллограф TENMA 72-6800 (далее ╞ осциллограф) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяется при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52038-12 | ||||||
| Наименование | Осциллограф | ||||||
| Модель | TENMA 72-6800 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 44db96f2-640b-7aa1-60e6-fd690012df92 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 49078 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1101 п. 01 от 10.12.2012 |
Производитель / Заявитель
Фирма "Tenma Test Equipment", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | АЕСН.441100.002 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (80%) |
| Неуспешных поверок (СИ непригодно) | 1 (20 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52038-12: Описание типа
2012-52038-12.pdf
|
Скачать | 108.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Осциллограф TENMA 72-6800 (далее - осциллограф) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяется при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Описание
Осциллограф 72-6800 представляет собой портативный двухканальный осциллограф с полосой пропускания до 20 МГц (DC (открытый вход)) и максимальной чувствительностью 1 мВ/дел. Максимальная длительность развертки 0,2 мкс/дел. При включении растяжки 10, длительность развертки составляет 100 нс/дел. Осциллограф использует электронно-лучевую трубку с излучающим катодом, 6-дюймовым прямоугольным экраном с красной внутренней шкалой. Осциллограф прочен, прост в управлении и обладает высокой эксплуатационной надежностью.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора. Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно. Внешний вид осциллографа приведен на рисунках 1 - 2.

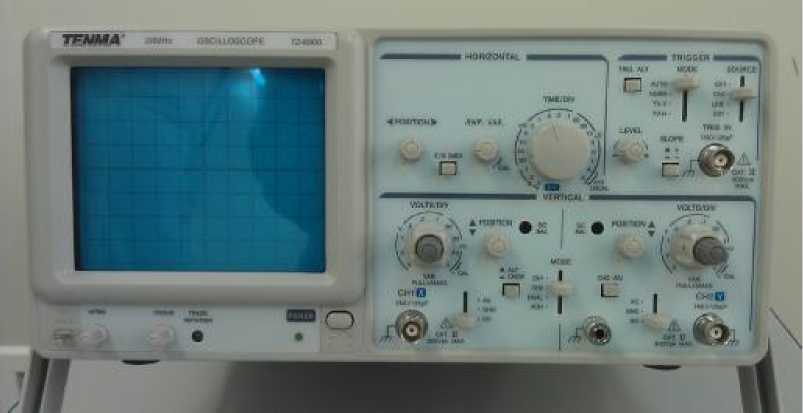

Рисунок 1 - Общий вид
Рисунок 2 - Вид сзади
*) Места для пломбировки от несанкционированного доступа.
Технические характеристики
Основные метрологические и технические характеристики осциллографа приведены в
таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Число каналов |
2 | ||
|
Разрядность АЦП, бит |
8 | ||
|
Максимальная частота дискретизации, ГГц |
при включении 2 каналов |
2,5 | |
|
при включении 1 канала |
5,0 | ||
|
Объем памяти на канал, Мбайт |
при включении всех каналов |
4 | |
|
Полоса пропускания, МГ ц |
от 0 до 20 | ||
|
Время нарастания переходной характеристики, пс, не более |
700 | ||
|
Диапазон значений коэффициента развертки |
от 1 нс/дел до 50 с/дел | ||
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± 10-5 | ||
|
Диапазон значений коэффициента отклонения (КО) |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел | |
|
входное сопротивление 1 МОм |
от 1 мВ/дел до 10 В/дел | ||
|
Пределы допускаемой относительной погрешности установки КО, % |
при КО от 10 мВ/дел |
± 1,5 | |
|
при КО 1, 2 и 5 мВ/дел |
± 2,0 | ||
|
Диапазон установки постоянного смещения, В |
входное сопротивление 50 Ом |
от ± 1 до ± 5 | |
|
входное сопротивление 1 МОм |
от ± 1 до ± 97,5 | ||
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
± (0,005-Ucm + 0,15дел-КО), где Ucm - установленное смещение | ||
|
Источники синхронизации |
входы каналов, вход внешнего запуска, сеть питания | ||
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | ||
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности, ТВ стро-ке/кадру, кодовой последовательности, логическому условию | ||
|
Наименование характеристики |
Значение характеристики | |
|
Минимальный уровень синхрони- |
при КО от 10 мВ/дел |
0,8 |
|
зации от входов каналов осцилло- |
при КО 2 и 5 мВ/дел |
1,5 |
|
графа, дел, не более |
при КО 1 мВ/дел |
2,0 |
|
Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более |
300 | |
Таблица 2 - Габаритные размеры, масса и эксплуатационные характеристики осцилло-
графа
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (длина х ширина х высота), мм |
455х310х150 |
|
Масса, кг |
8 |
|
Рабочий диапазон температур окружающей среды, °С |
от 10 до 35 |
|
Относительная влажность воздуха при температуре 20 °С, % |
до 85 |
|
Атмосферное давление, кПа |
от 97 до 105 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
230±15 % |
|
Потребляемая мощность, В •А, не более |
40 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель осциллографа в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает:
- осциллограф TENMA 72-6800 - 1 шт.;
- комплект эксплуатационной документации (Осциллограф TENMA 72-6800. АЕСН.441100.002 ФО. Формуляр; Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
Поверка
осуществляется по документу «Инструкция. Осциллограф TENMA 72-6800. Методика поверки. АЕСН.441100.002 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 14.08.2012 г.
Основные средства поверки:
- установка измерительная К2С-62А (диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 %, диапазон девиации периода ± 10 %, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015’U + 1,5 мкВ), где U - установленное напряжение, диапазон девиации амплитуды ± 10 %, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс);
- частотомер универсальный Ч3-86 (диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2-10-8).
Сведения о методах измерений
О сциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации.
Нормативные документы
1 ГОСТ 22737-90. Осциллографы электронно-лучевые. Общие технические требования и методы испытаний.
2 Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
