Трансформаторы тока ТФУМ
| Номер в ГРСИ РФ: | 52046-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФУМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52046-12 |
| Действует | по 14.12.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТФУМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd19242b-d32a-0344-81cb-8e1fb523b3df |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49086 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 05 от 14.12.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52046-12: Описание типа
2012-52046-12.pdf
|
Скачать | 118.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТФУМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По конструктивному исполнению трансформаторы относятся к опорным, маслонаполненным, одноступенчатым с У-образной первичной обмоткой, расположенной в фарфоровой покрышке с суженной верхней частью. Первичная обмотка состоит из четырех одинаковых секций, которые могут быть соединены между собой последовательно, последовательно-параллельно или параллельно при помощи наружного переключателя. При этом номинальный первичный ток будет меняться в отношении 1:2:4, т.е. 500А, 1000А, 2000А. Вторичные обмотки расположены попарно на ветвях первичной обмотки.
Структура условного обозначения вариантов исполнения трансформатора:
Т Ф У М Х Х - Х - Х/Х- Х/Х У1
| Климатическое исполнение и категория размещения
по ГОСТ 15150-69
Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
---------------- Номинальный класс точности
_______________________ Номер конструктивного варианта исполнения __________________________________ Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
___________________________________ Наибольшее напряжение
оборудования, кВ
-------------------------------------- Маслонаполненный
_______________________________________________ У-образная первичная
обмотка
--------------------------------------------- Фарфоровая покрышка
Трансформатор тока

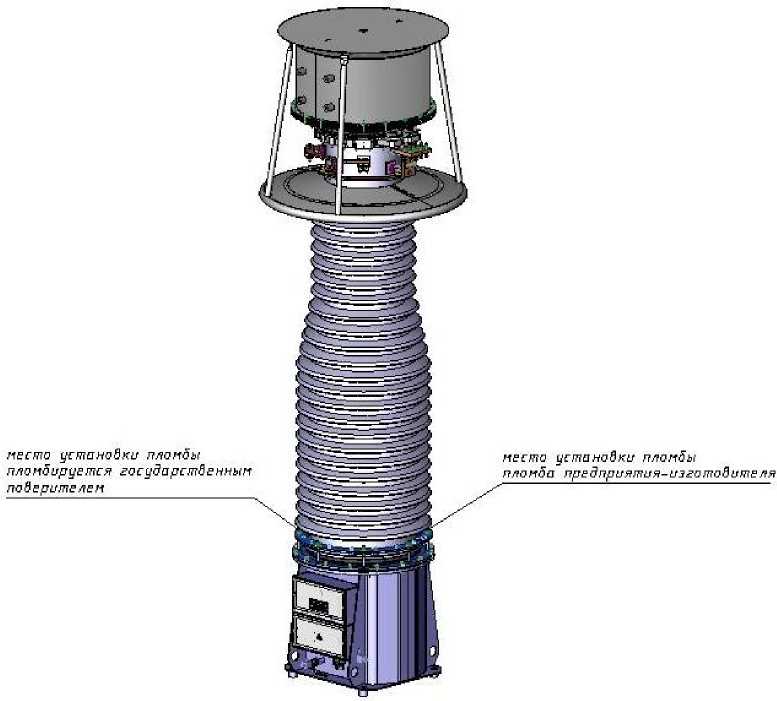

Общий вид трансформатора ТФУМ представлен на рисунке 1.
Рисунок 1.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
|
Характеристики |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Наибольшее напряжение трансформатора, кВ |
362 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
500; 1000; 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Класс точности вторичной обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S |
|
Класс точности вторичной обмотки для защиты |
5P; 10Р |
|
Количество вторичных обмоток - для измерения - для защиты |
1 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности с-os ф = 0,8; В^А /класс точности |
30/0,2; 50/0,2; 30/0,2S; 50/0,2S; 30/0,5; 50/0,5; 30/0,5S; 50/0,5S; 50/5P; 50/10P |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
20 |
|
Характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 |
|
Габаритные размеры, не более, мм |
3820x1250 |
|
Масса, кг, не более |
2145 |
|
Средняя наработка на отказ, ч, не менее |
4,7 • 107 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор тока ТФУМ |
1 |
|
2 |
Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей* |
1 |
|
3 |
Комплект запасных частей** |
1 |
|
4 |
Паспорт |
1 |
|
5 |
Руководство по эксплуатации |
1 |
* - состав в соответствии с заказом
** - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05%);
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 05755559.005-96 «Трансформаторы тока серии ТФУМ. Технические условия».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
