Трансформаторы тока ТОГ 765
| Номер в ГРСИ РФ: | 52047-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТОГ 765 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52047-12 |
| Действует | по 14.12.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТОГ 765 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 188258f8-fd8a-e4a3-6a6a-43c8fcd03822 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49087 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 06 от 14.12.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52047-12: Описание типа
2012-52047-12.pdf
|
Скачать | 143.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТОГ 765 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По конструктивному исполнению трансформаторы относятся к опорным, двухступенчатым, с газовым заполнением (элегаз), состоят из первичной и вторичной обмоток, помещенных в металлический бак и силиконовую покрышку. Трансформаторы выполнены с двумя коэффициентами трансформации, полученными путём изменения количества витков первичной обмотки.
Структура условного обозначения вариантов исполнения трансформатора:
ТОГ Х - Х - Х - Х/Х - Х/Х ХХ
|__ Климатическое исполнение и
категория по ГОСТ 15150-69
-------- Номинальная сила вторичного тока, А
---------- Номинальная сила первичного тока, А
---------------- Номинальный класс точности
Номер конструктивного варианта исполнения
_______________________________ Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
__________________________________Наибольшее напряжение оборудования, кВ
--------------------------------------- Газонаполненный
---------------------------------------- Опорный
------------------------------------------------- Трансформатор тока

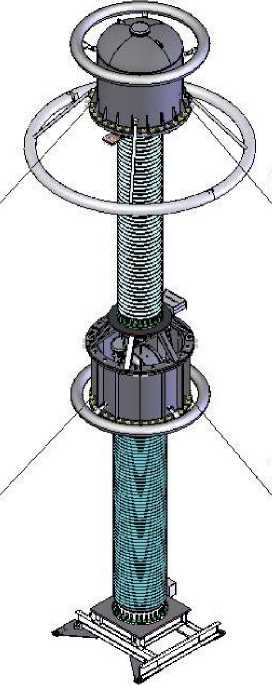

Общий вид трансформатора ТОГ 765 представлен на рисунке 1.
Место установки пломбы пломбируется государственным поверителем
Место установки пломбы пломбируется государственным поверителем
Место установки пломбы пломба предприятия-изготовителя
Место установки пломбы пломба предприятия-изготовителя
Рисунок 1.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение, Uном, кВ |
750 |
|
Наибольшее рабочее напряжение, кВ |
765 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
1000-2000; 1500-3000; 2000- 4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток - для измерений - для защиты |
1 или 2 4 или 5 |
|
Класс точности вторичной обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S |
|
Класс точности вторичной обмотки для защиты |
5P; 10Р |
|
Номинальная вторичная нагрузка с коэффициентом мощности с-os ф = 0,8; В^А /класс точности |
20/0,2; 20/0,2S; 30/0,2; 30/0,2S; 30/0,5; 30/0,5S; 40/0,2; 40/0,2S; 40/0,5; 40/0,5S; 40/5P; 40/10Р |
|
Номинальный коэффициент безопасности приборов, не более |
10 |
|
Номинальная предельная кратность |
20 |
|
Характеристика |
Значение |
|
вторичных обмоток для защиты, не менее | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 |
|
Габаритные размеры, не более, мм |
9750x3000 |
|
Масса трансформатора в сборе, кг, |
3730 |
|
Средняя наработка на отказ, ч, не менее |
4 • 106 |
|
Средний срок службы, лет, не менее |
30 |
|
Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более |
0,5 |
|
Примечание. Вторичные обмотки для измерения могут иметь ответвления, рассчитанные на номинальную силу первичного тока, равного половине номинальной силы первичного тока трансформатора. | |
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор тока: Верхняя ступень Нижняя ступень |
1 1 |
|
2 |
Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей* |
1 |
|
3 |
Паспорт |
1 |
|
4 |
Руководство по эксплуатации |
1 |
|
5 |
Техническое описание и инструкция по эксплуатации разрядника |
1 |
|
6 |
Монтажный чертеж |
1 |
|
7 |
Комплект запасных частей* |
1 |
|
8 |
Руководство по эксплуатации монитора плотности газа |
1 |
|
9 |
Элегаз в баллоне ** |
1 |
|
10 |
Устройство для заполнения трансформатора элегазом ** |
1 |
* - состав в соответствии с заказом
** - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05 %);
- компаратор тока образцовый, номинальные первичные токи 4000, 5000 А, номинальный вторичный ток 1А; основная погрешность измерения ±0,05 %.
- аппарат К507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-010-2005 «Трансформаторы тока ТОГ 765. Технические условия»
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
