Трансформаторы напряжения НОГ
| Номер в ГРСИ РФ: | 52050-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы напряжения НОГ (далее ╞ трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52050-12 |
| Действует | по 14.12.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | НОГ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a6ed22b4-d3e1-4dea-f4b4-375e8c88da62 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49090 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 09 от 14.12.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52050-12: Описание типа
2012-52050-12.pdf
|
Скачать | 221.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НОГ (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
По конструктивному исполнению трансформаторы представляют собой газонаполненное изделие баковой конструкции, которые состоят из силиконовой покрышки и металлического бака, в котором размещены магнитопровод с первичной и вторичными обмотками. Магнитопровод выполнен шихтованным из листов электротехнической стали, на стержне которого размещены обмотки. Конструктивные исполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением первичной и вторичных обмоток, классами точности. Для конструктивного исполнения I или III магнитопровод имеет три обмотки, для исполнения II или IV - четыре обмотки (первичная и три вторичных - две основных и дополнительная).
Структура условного обозначения вариантов исполнения трансформатора: НОГ- Х Х Х У1
'— Климатическое исполнение и категория размещения
по ГОСТ 15150-69
------ Номер конструктивного варианта исполнения
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
---------------- Наибольшее напряжение оборудования, кВ
---------------------- С газовой изоляцией
----------------------- Однофазный
----------------------------- Трансформатор напряжения
Общий вид трансформатора НОГ 123 представлен на рисунке 1, Общий вид трансформатора НОГ 145 представлен на рисунке 2 Общий вид трансформатора НОГ 170 представлен на рисунке 3
Общий вид трансформатора НОГ 245 представлен на рисунке 4

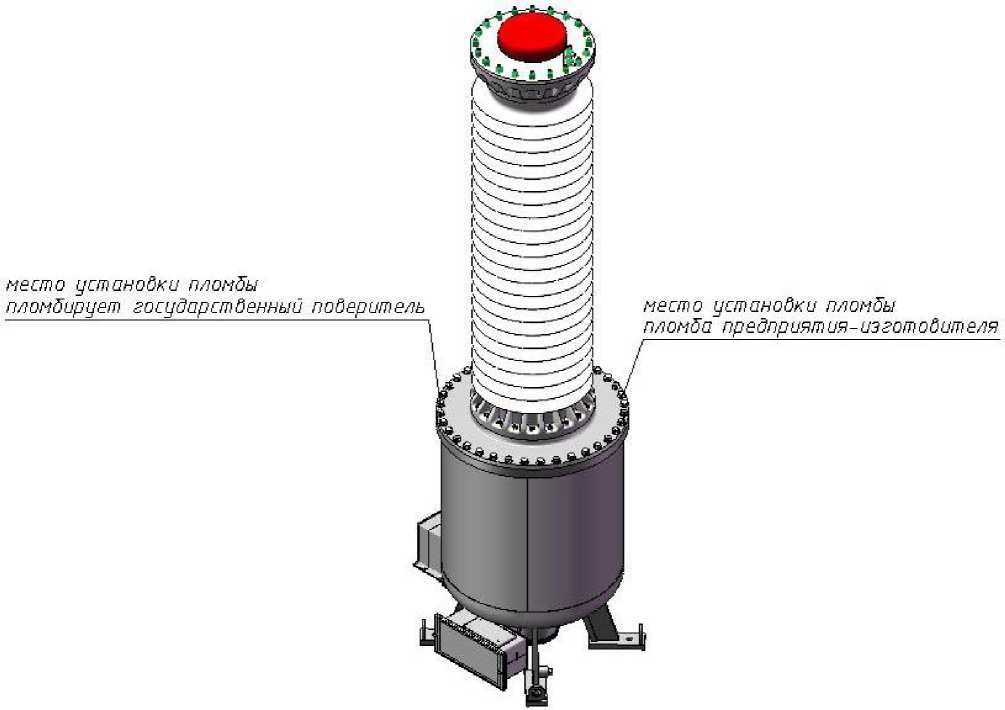

место установки пломбы пломбирует государственный поверитель
место установки пломбы пломба предприятия-изготовителя
Рисунок 1.
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы пломбирует государственный поверитель
Рисунок 2.
Рисунок 3.
Рисунок 4.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов НОГ
|
Наименование характеристики |
Значение | |||||||||||||
|
НОГ-123 II I, НОГ-123 IV I |
НОГ-123 II III, НОГ-123 IV III |
НОГ-123 II II, НОГ-123 IV II |
НОГ-123 II IV, НОГ-123 IV IV |
НОГ-145 III III, НОГ-145 IV III |
НОГ-145 III IV, НОГ-145 IV IV |
НОГ-170 II I, НОГ-170 IV I |
НОГ-170 II III, НОГ-170 IV III |
НОГ-170 II II, НОГ-170 IV II |
НОГ-170 II IV, НОГ-170 IV IV |
НОГ-245 II I, НОГ-245 IV I |
НОГ-245 II III, НОГ-245 IV III |
НОГ-245 II II, НОГ-245 IV II |
НОГ-245 II IV, НОГ-245 IV IV | |
|
Номинальное напряжение первичной обмотки, кВ |
110/V3 |
132/^3 |
150/\''3 |
220.\3 | ||||||||||
|
Наибольшее рабочее напряжение, кВ |
123 |
145 |
170 |
245 | ||||||||||
|
Номинальная частота, Гц |
50 | |||||||||||||
|
Количество вторичных обмоток: - основных - дополнительных |
1 1 |
2 1 |
1 1 |
2 1 |
1 1 |
2 1 |
1 1 |
2 1 | ||||||
|
Номинальное напряжение вторичных обмоток, В - основной |
о о |
о |
о о |
о |
о |
о о |
о |
о о |
о |
о о |
о |
о о |
о | |
|
- дополнительной |
О о г--н |
О г--н г--н |
О о г--н |
О г--н г--н |
О г--н г--н |
О о г--н |
О г--н г--н |
О о г--н |
О г--н г--н |
О о г--н |
О г--н г--н |
О о г--н |
О г--н г--н | |
|
Номинальная мощность основной вторичной обмотки (для измерений) с коэффициентом мощности Gos ф = 0,8; В^А / класс точности |
100/0,2*; 150/0,2; 300/0,5; 400/0,5; 600/1,0; 1200/3,0 | |||||||||||||
|
Номинальная мощность дополнительной вторичной обмотки (для защиты) с коэффициентом мощности сс« ф = 0,8; В^А / класс точности |
1200/3P | |||||||||||||
|
Предельная мощность трансформатора, В^А |
2500 | |||||||||||||
|
Наименование характеристики |
Значение | |||||||||||||
|
НОГ-123 II I, НОГ-123 IV I |
НОГ-123 II III, НОГ-123 IV III |
НОГ-123 II II, НОГ-123 IV II |
НОГ-123 II IV, НОГ-123 IV IV |
НОГ-145 III III, НОГ-145 IV III |
НОГ-145 III IV, НОГ-145 IV IV |
НОГ-170 II I, НОГ-170 IV I |
НОГ-170 II III, НОГ-170 IV III |
НОГ-170 II II, НОГ-170 IV II |
НОГ-170 II IV, НОГ-170 IV IV |
НОГ-245 II I, НОГ-245 IV I |
НОГ-245 II III, НОГ-245 IV III |
НОГ-245 II II, НОГ-245 IV II |
НОГ-245 II IV, НОГ-245 IV IV | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 | |||||||||||||
|
Рабочее избыточное давление элегаза в трансформаторе при температуре 20 °С, МПа (кгс/см2) |
0,35±0,01 (3,5±0,1) |
0,4±0,01 (4,0±0,1) | ||||||||||||
|
Габаритные размеры, не более, мм |
2750x820 |
3620x899 |
4575x899 | |||||||||||
|
Масса, кг, не более |
510 |
730 |
875 | |||||||||||
|
Средняя наработка на отказ, ч, не менее |
4 • 106 | |||||||||||||
|
Средний срок службы, лет, не менее |
30 | |||||||||||||
|
Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более |
0,5 | |||||||||||||
Примечание:
* - номинальная мощность основных вторичных обмоток для трансформаторов с двумя основными вторичными обмотками, при одновременном включении на них нагрузки.
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор напряжения НОГ |
1 |
|
2 |
Опись эксплуатационных документов |
1 |
|
3 |
Паспорт |
1 |
|
4 |
Руководство по эксплуатации |
1 |
|
5 |
Руководство по эксплуатации монитора плотности газа |
1 |
|
6 |
Элегаз в баллоне * |
1 |
|
7 |
Устройство для заполнения трансформатора элегазом * |
1 |
* - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Таблица 3 - Основные характеристики ГЭТ 175-2009___________________________________
|
Вид измерений |
Измерения электрических и магнитных величин |
|
Номинальные значения, диапазон |
- диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока от 0,1 до 10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока -от 0 до0,1 радиан; - номинальная частота - 50 Гц - диапазон номинальных напряжений - от 0,1/V3 до 75()/\''3 кВ |
|
Случайная погрешность воспроизведения |
S0(Ku)<1,6•1O-6+1,21•1O-8•Ku(изм) S^u)<2- 10-6+0,0061 • фи(изм) радиан |
|
Неисключенная систематическая погрешность |
00(Ku)<4,75-10’5 0( oU)< 2,83 • 10-5 радиан |
- прибор сравнения КНТ-05; диапазон вторичного напряжения от 100/3 до 250 В, пределы допускаемой погрешности:
|
% |
±(0,01 Idu I+240’4J8du|+540’4) |
|
±мин |
±(0,01 J8du| +0,2j fDu 1+0,05) |
где fDU - числовое значение результата измерения относительной разности вторичных напряжений двух ТН, выраженного в процентах;
3DU - числовое значение результата измерения разности фаз вторичных напряжений двух ТН, выраженного в минутах;
- магазины проводимости Р 5054/1 и Р 5054/2 (пределы допускаемой основной относительной погрешности активной и реактивной составляющих проводимости нагрузки ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-008-2004 «Трансформаторы напряжения НОГ. Технические условия».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
