Трансформаторы напряжения НКГ
| Номер в ГРСИ РФ: | 52051-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы напряжения НКГ (далее ╞ трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52051-12 |
| Действует | по 14.12.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | НКГ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8239dcae-9068-531e-a627-09ac585279d8 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49091 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 10 от 14.12.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
52051-12: Описание типа
2012-52051-12.pdf
|
Скачать | 180.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НКГ (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления. Описание средства измерений
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
По конструктивному исполнению трансформаторы представляют собой газонаполненные взрывопожаробезопасные изделия, опорного типа, которые состоят из двух блоков. Верхний блок трансформаторов устанавливается на фланец нижнего блока и имеет механическое и электрическое соединение и соединение по газу с последним. Каждый блок представляет собой полимерную покрышку на металлическом основании. Внутри покрышки установлена активная часть, представляющая собой двухстержневой магнитопровод с обмотками на каждом стержне. На нижнем стержне магнитопровода нижнего блока расположены две или три вторичные обмотки - одна или две основных и одна дополнительная.
Структура условного обозначения вариантов исполнения трансформатора: НКГ- Х Х Х У1
'— Климатическое исполнение и категория размещения по ГОСТ 15150-69
------ Номер конструктивного варианта исполнения
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
---------------- Наибольшее напряжение оборудования, кВ
--------------------- Газонаполненный
------------------------ Каскадный
----------------------------- Трансформатор напряжения

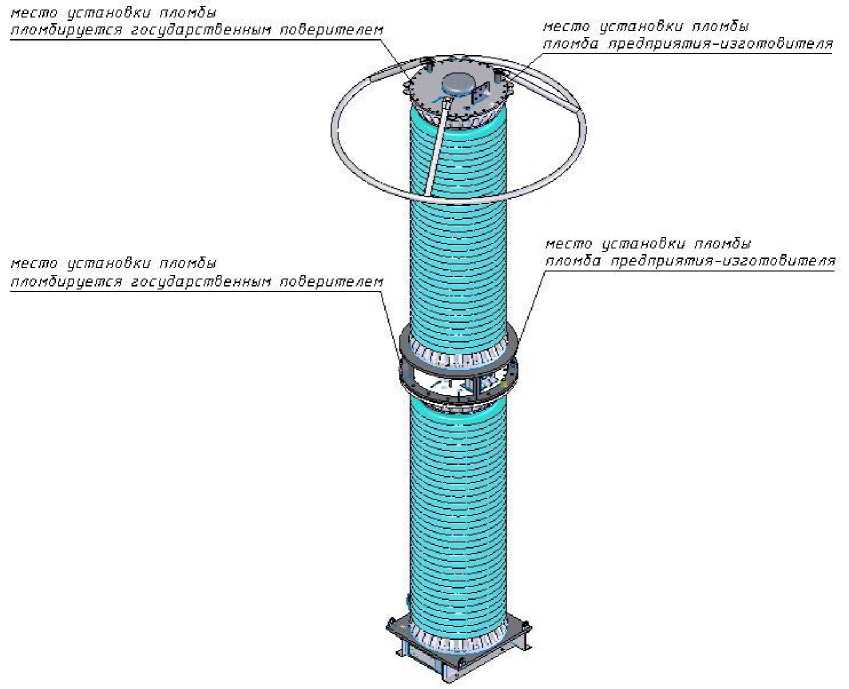

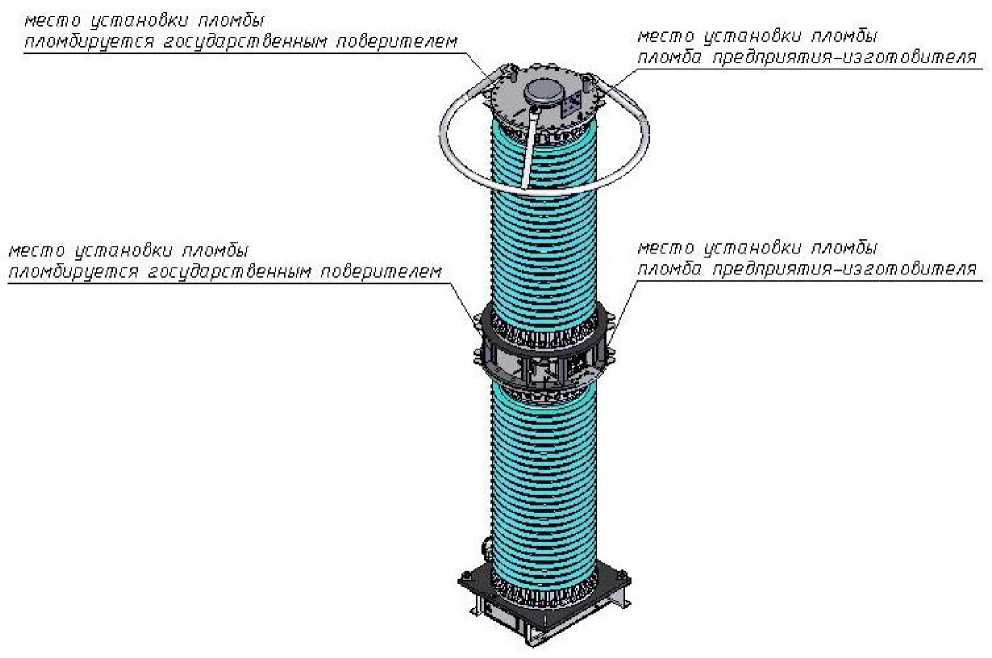

Общий вид трансформатора НКГ 362 представлен на рисунке 1, Общий вид трансформатора НКГ 525 представлен на рисунке 2
место установки пломбы пломбируется государственным поверителем
место установки пломбы
пломбируется государственным поверителем
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы
пломба предприятия-изготовителя
Рисунок 1.
место установки пломбы
пломбируется государственным поверителем
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы пломбируется государственным поверителем
место установки пломбы
пломба предприятия-изготовителя
Рисунок 2.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов НКГ
|
Наименование характеристики |
Значение | |||
|
НКГ-362 II I, НКГ-362 III I |
НКГ-362 II II, НКГ-362 III II |
НКГ-525 II I, НКГ-525 III I |
НКГ-525 II II, НКГ-525 III II | |
|
Номинальное напряжение первичной обмотки, кВ |
330/^3 |
500/\''3 | ||
|
Наибольшее рабочее напряжение, кВ |
362 |
525 | ||
|
Номинальная частота, Гц |
50 | |||
|
Количество вторичных обмоток: - основных - дополнительных |
1 1 |
2 1 |
1 1 |
2 1 |
|
Номинальное напряжение вторичных обмоток, В - основной - дополнительной |
100/\''3 100 | |||
|
Номинальная мощность основных вторичных обмоток(при одновременном включении на них нагрузки) с коэффициентом мощности Gos ф = 0,8; В^А / класс точности |
50/0,2 |
50/0,2; 50/0,5; 100/0,5 |
50/0,2 |
50/0,2; 50/0,5; 100/0,5 |
|
Номинальная мощность основной вторичной обмотки (при отсутствии нагрузки на других обмотках) с коэффициентом мощности oos ф = 0,8; В^А / класс точности |
50/0,2; 100/0,2; 200/0,5; 300/0,5; 300/1,0; 400/1,0; 1200/3,0 | |||
|
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности с-os ф = 0,8 в классе точности 3P, В^А |
1200 | |||
|
Предельная мощность трансформатора, В^А |
2500 | |||
|
Предельная мощность основной вторичной обмотки, В^А |
1300 |
1200 |
1300 |
1200 |
|
Предельная мощность дополнительной вторичной обмотки, В^А |
1200 | |||
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 | |||
|
Наименование характеристики |
Значение | |||
|
НКГ-362 II I, НКГ-362 III I |
НКГ-362 II II, НКГ-362 III II |
НКГ-525 II I, НКГ-525 III I |
НКГ-525 II II, НКГ-525 III II | |
|
Рабочее избыточное давление элегаза в трансформаторе при температуре 20 °С, МПа (кгс/см2) |
0,4±0,01 (4,0±0,1) | |||
|
Габаритные размеры, не более, мм |
4310x967 |
5642x1017 | ||
|
Масса, кг, не более |
1797 |
2019 | ||
|
Средняя наработка на отказ, ч, не менее |
4 • 106 | |||
|
Средний срок службы, лет, не менее |
30 | |||
|
Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более |
0,5 | |||
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Блоки трансформатора напряжения НКГ |
2 |
|
2 |
Комплект монтажных частей |
1 |
|
3 |
Опись эксплуатационных документов |
1 |
|
4 |
Монтажный чертеж |
1 |
|
5 |
Паспорт |
1 |
|
6 |
Руководство по эксплуатации |
1 |
|
7 |
Руководство по эксплуатации монитора плотности газа |
1 |
|
8 |
Комплект инструмента и принадлежностей |
1 |
|
9 |
Элегаз в баллоне * |
1 |
|
10 |
Устройство для заполнения трансформатора элегазом * |
1 |
* - по требованию заказчика
Поверка
Осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Трансформатор напряжения измерительный эталонный NVOS, диапазон измерений напряжений первичной обмотки (110/73; 220/73; 330/73; 250/73 ; 500/73) кВ, вторичных обмоток (100; 100/73; 110; 110/73) В, основная относительная погрешность по напряжению ±0,01 %, угловая ±1 мин.
лист № 5
всего листов 5
- аппарат К 507 (диапазон измерений вторичных напряжений от 50 до 240 В, допускаемая основная погрешность измерения напряжения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения ±(0,1-10) мин;
- магазины проводимости Р 5054/1 и Р 5054/2 (пределы допускаемой основной относительной погрешности активной и реактивной составляющих проводимости нагрузки ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-012:2007 «Трансформаторы напряжения НКГ. Технические условия».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
