Преобразователи влажности и температуры НМР110
| Номер в ГРСИ РФ: | 52052-12 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Преобразователи влажности и температуры HMР110 предназначены для измерений относительной влажности и температуры неагрессивных газовых сред с выдачей аналоговых и цифровых выходных измерительных сигналов относительной влажности и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52052-12 |
| Действует | по 14.12.2017 |
| Наименование | Преобразователи влажности и температуры |
| Модель | НМР110 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fc76010a-5dee-739c-e50e-672e5e735cda |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49092 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 11 от 14.12.2012 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
Поверка
| Методика поверки / информация о поверке | МП-242-1399-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 221 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52052-12: Описание типа
2012-52052-12.pdf
|
Скачать | 75.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи влажности и температуры НМР110 предназначены для измерений относительной влажности и температуры неагрессивных газовых сред с выдачей аналоговых и цифровых выходных измерительных сигналов относительной влажности и температуры.
Описание
Преобразователь влажности и температуры НМР110 (далее - преобразователь) основан на сорбционном методе измерений относительной влажности и резистивном методе измерений температуры. Преобразователь представляет собой стержневой зонд, выполненный в корпусе из нержавеющей стали, внутри которого установлены сенсор относительной влажности ёмкостного типа, платиновый сенсор температуры Pt100 и микроконтроллер, в память которого записаны градуировочные характеристики относительной влажности и температуры. Преобразователь имеет электрический разъём для подключения удлинительных кабелей для передачи аналоговых и цифровых выходных сигналов. Для вывода измеряемых значений относительной влажности и температуры преобразователь подключается к компьютеру с установленной программой «HyperTerminal». Ввод команды «R» запускает непрерывный вывод измеряемых значений относительной влажности и температуры с заданным интервалом времени. Задание интервала времени вывода измеряемых значений относительной влажности и температуры осуществляется командой «INTV». Для завершения вывода измеряемых значений относительной влажности и температуры используется команда «S». Для защиты сенсоров от загрязнений, на корпус стержневого зонда устанавливается съёмный мембранный либо стальной пористый фильтр. Внешний вид преобразователя влажности и температуры приведён на рисунке 1.

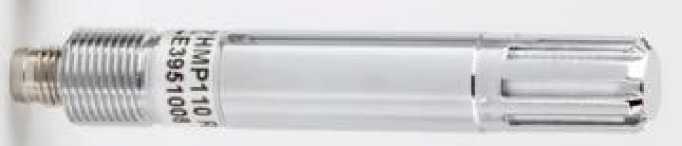

Рисунок 1. Внешний вид преобразователя влажности и температуры НМР110
Программное обеспечение
В преобразователях влажности и температуры НМР110 используется встроенное программное обеспечение, выполняющее функции управления преобразователем, сбора и обработки сигналов сенсоров относительной влажности и температуры, сохранения градуировочных характеристик относительной влажности и температуры в энергонезависимой памяти, передачи выходных сигналов в аналоговом и цифровом виде.
Для вывода версии встроенного программного обеспечения преобразователи влажности и температуры НМР11О подключаются к компьютеру с установленной программой «HyperTerminal». Версия встроенного программного обеспечения отображается после ввода команды «Open».
Влияние программного обеспечения на метрологические характеристики преобразователей влажности и температуры учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HMP110 |
HMP110.hex |
1.04.0 |
C12F053D |
CRC32 |
Технические характеристики1. Диапазон измерений относительной влажности, % от 0 до 100 2. Диапазон измерений температуры, °С от минус 40 до 80 3. Пределы допускаемой абсолютной погрешности приведены в таблице 2. Таблица 2 | |||
|
Измерительный канал |
Пределы допускаемой абсолютной погрешности |
Примечания | |
|
Относительная влажность |
±1,7 % |
в диапазоне от 0 до 90 %, при температурах от 0 до 40 °С | |
|
±2,5 % |
в диапазоне свыше 90 до 100 %, при температурах от 0 до 40 °С | ||
|
±3,0 % |
в диапазоне от 0 до 90 %, при температурах от минус 40 до 0 °С и свыше 40 до 80 °С | ||
|
±4,0 % |
в диапазоне свыше 90 до 100 %, при температурах от минус 40 до 0 °С и свыше 40 до 80 °С | ||
|
Температура |
±0,2 °С |
в диапазоне от 0 до 40 °С | |
|
±0,4 °С |
в диапазоне от минус 40 до 0 °С и от 40 до 80 °С | ||
|
3. Выходные сигналы приведены в таблице 3. Таблица 3 | |||
|
Выходные сигналы | |||
|
Аналоговые |
Цифровые | ||
|
4-20 мА, 0-1 В, 0-2,5 В, 0-5 В, 1-5 В |
RS485, USB | ||
|
4. Параметры электрического питания: от 8 до 28 В пост.ток 5. Потребляемая мощность, Вт 0,1 6. Габаритные размеры (диаметр х длина), мм 12 х71 7. Масса, кг, не более 0,028 8. Средний срок службы, лет 8 9. Средняя наработка на отказ, ч 4800 10. Условия эксплуатации 10.1 Диапазон температуры анализируемой среды, °С от минус 40 до 80 10.2 Диапазон давлений анализируемой среды, МПа от 0 до 0,1 10.3 Диапазон температуры окружающей среды, ОС от минус 40 до 80 10.4 Диапазон относительной влажности при температуре 25 ОС, % от 0 до 100 10.5 Диапазон атмосферного давления, кПа от 80 до 120 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист формуляра и на корпус преобразователя влажности и температуры в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплектность
Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки преобразователя влажности и температуры HMP110 приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Преобразователь влажности и температуры |
1 шт. |
|
Сенсор относительной влажности и температуры |
10 шт. |
|
Фильтр |
1 шт. |
|
Монтажный фланец |
1 шт. |
|
Крепёжный зажим |
10 шт. |
|
Преобразователь «токовая петля» |
1 шт. |
|
USB кабель |
1 шт. |
|
Комплект для монтажа в воздуховодах |
1 шт. |
|
Удлинительный кабель |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1399-2012 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
Поверка
осуществляется по методике поверки МП-242-1399-2012 «Преобразователи влажности и температуры HMP110. Фирма “Vaisala Oyj”, Финляндия. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «13» августа 2012 г.
Основные средства поверки:
генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100%, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С ;
измеритель температуры двухканальный прецизионный МИТ 2, номер Госреестра 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, номер Госрее-стра 32777-06, диапазон измерений температуры минус 200 до 200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.5582009;
климатическая камера Votsch VT7004, диапазон воспроизведения температуры от минус 70 до 180 °С, пределы допускаемого абсолютного значения неравномерности температуры в камере от ±0,5 до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности поддержания температуры в камере от ±0,3 до ±1,0 °С.
Сведения о методах измерений
Методики измерений приведены в формулярах на преобразователи влажности и температуры HMP110.
Нормативные документы
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
2 Техническая документация изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
