Штангенциркули ШЦ, ШЦК, ШЦЦ
| Номер в ГРСИ РФ: | 52058-12 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Штангенциркули ШЦ, ШЦК, ШЦЦ (далее - штангенциркули) выпускаются по назначению трех типов: - I ╞ двусторонний с глубиномером, штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин; - II ╞ двусторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров; - III ╞ односторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52058-12 |
| Наименование | Штангенциркули |
| Модель | ШЦ, ШЦК, ШЦЦ |
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49098 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 17 от 14.12.2012 |
Производитель / Заявитель
ООО НПП "Челябинский инструментальный завод", г.Челябинск
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.113-85 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 145812 |
| Найдено поверителей | 494 |
| Успешных поверок (СИ пригодно) | 137730 (94%) |
| Неуспешных поверок (СИ непригодно) | 8082 (6%) |
| Актуальность информации | 23.11.2024 |
Поверители
Скачать
| 52058-12: Описание типа СИ | Скачать | 450.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Штангенциркули ШЦ, ШЦК, ШЦЦ (далее - штангенциркули) выпускаются по назначению трех типов:
- I - двусторонний с глубиномером, штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин;
- II - двусторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров;
- III - односторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров.
Описание
Принцип действия штангенциркулей - механический.
Штангенциркули ШЦ-I выпускаются трех исполнений:
1) ШЦ- с отсчетом по нониусу;
2) ШЦК - с отсчетом по круговому устройству;
3) ШЦЦ - с отсчетом по цифровому устройству.
Штангенциркули ТТТЦ-II, ШТ Ц-III выпускаются двух исполнений:
1) ШЦ - с отсчетом по нониусу;
2) ШЦЦ - с отсчетом по цифровому устройству.
ШЦ - отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке;
ШЦК - отсчет размеров в целых миллиметрах производится по шкале штанги, отсчет долей миллиметров производится по круговому отсчетному устройству. Имеется возможность установки нуля;
ШЦЦ - отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля;
Для закрепления рамки имеется стопорное устройство - винт.
Штангенциркули типа ШЦ-II, ШТ Ц-III оснащены устройством тонкой установки рамки.

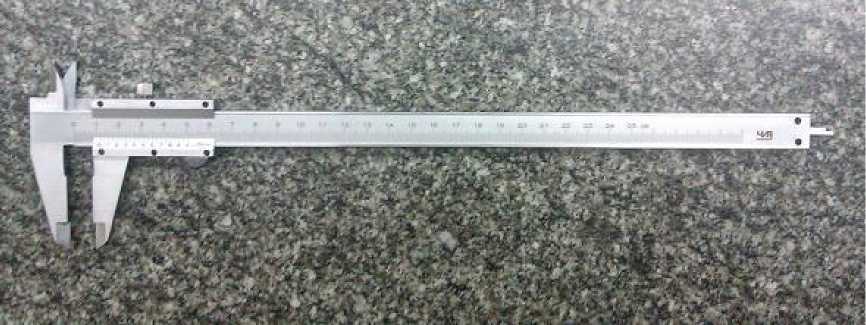

Внешний вид штангенциркулей представлен на рисунках 1, 2, 3, 4, 5, 6, 7.
Рисунок 2 - Штангенциркуль ТТТЦ-II.

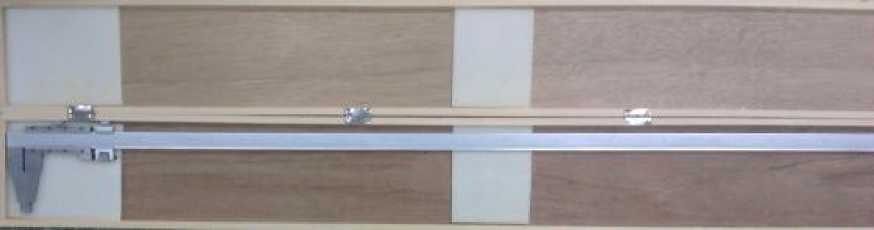

Рисунок 3 - Штангенциркуль ШЦ-III.

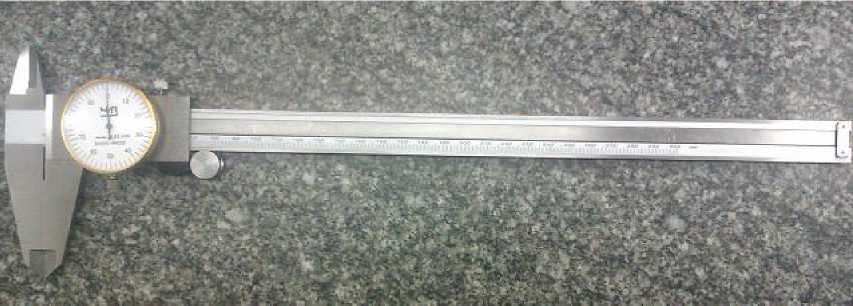

Рисунок 4 - Штангенциркуль ШЦК-I.
Рисунок 6 - Штангенциркуль ТТПЦЦ-II.
Рисунок 7 - Штангенциркуль ШЦЦ-III.
Все модификации штангенциркулей приведены в таблицах 1, 2, 3
Таблица 1
|
№ |
Модификация |
Тип |
Диапазон измерения, мм |
Значение отсчета по нониусу, мм |
Класс точности |
|
1 |
ШЦ4-135-0,05 |
I |
0-135 |
0,05 |
- |
|
2 |
ШЦ4-135-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
3 |
ШЦ4-160-0,05 |
0-160 |
0,05 |
- | |
|
4 |
ШЦ4-160-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
5 |
ШЦ4-250-0,05 |
0-250 |
0,05 |
- | |
|
6 |
ШЦ4-250-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
7 |
ШЦ-П-400-0,05 |
II |
0-400 |
0,05 |
- |
|
8 |
ШЦ-П-400-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
9 |
ШЦ-П-500-0,05 |
0-500 |
0,05 |
- | |
|
10 |
ШЦ-П-500-0,1 |
0,1 |
1 | ||
|
11 |
ШЦ-И-250-630-0,05 |
250-630 |
0,05 |
- | |
|
12 |
ШЦ-П-250-630-0,1 |
0,1 |
1 | ||
|
13 |
ШЦ-П-250-800-0,05 |
250-800 |
0,05 |
- | |
|
14 |
ШЦ-П-250-800-0,1 |
0,1 |
1 |
|
№ |
Модификация |
Тип |
Диапазон измерения, мм |
Значение отсчета по нониусу, мм |
Класс точности |
|
15 |
ШЦ-П-320-1000-0,05 |
II |
320-1000 |
0,05 |
- |
|
16 |
ШЦ-П-320-1000-0,1 |
0,1 |
1 | ||
|
17 |
ШЦ-П-500-1250-0,1 |
500-1250 |
0,1 |
1 | |
|
18 |
ШЦ-П-500-1600-0,1 |
II |
500-1600 |
0,1 |
1 |
|
19 |
ШЦ-П-800-2000-0,1 |
800-2000 |
0,1 |
1 | |
|
20 |
ШЦ-Ш-500-1250-0,1 |
III |
500-1250 |
0,1 |
1 |
|
21 |
ШЦ-Ш-500-1600-0,1 |
500-1600 |
0,1 |
1 | |
|
22 |
ШЦ-Ш-800-2000-0,1 |
800-2000 |
0,1 |
1 |
Таблица 2
|
№ |
Модификация |
Тип |
Диапазон измерения, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|
1 |
ШЦК-Ы25-0,02 |
I |
0-125 |
0,02 |
- |
|
2 |
ШЦК-Ы25-0,05 |
0,05 |
- | ||
|
3 |
ШЦК-I-125-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
4 |
ШЦК-Ы35-0,02 |
0-135 |
0,02 |
- | |
|
5 |
ШЦК-Ы35-0,05 |
0,05 |
- | ||
|
6 |
ШЦК-I-135-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
7 |
ШЦК-Ы50-0,02 |
0-150 |
0,02 |
- | |
|
8 |
ШЦК-Ы50-0,05 |
0,05 |
- | ||
|
9 |
ШЦК-I-150-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
10 |
ШЦК-Ы60-0,02 |
0-160 |
0,02 |
- | |
|
11 |
ШЦК-Ы60-0,05 |
0,05 |
- | ||
|
12 |
ШЦК-Ы60-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
13 |
ШЦК-Ь200-0,02 |
0-200 |
0,02 |
- | |
|
14 |
ШЦК-Ь200-0,05 |
0,05 |
- | ||
|
15 |
ШЦК-I-200-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
16 |
ШЦК-Ь250-0,02 |
0-250 |
0,02 |
- | |
|
17 |
ШЦК-Ь250-0,05 |
0,05 |
- | ||
|
18 |
ШЦК-I-250-0,1 |
0,1 |
1 | ||
|
2 | |||||
|
19 |
ШЦК-Ь300-0,02 |
0-300 |
0,02 |
- | |
|
20 |
ШЦК-Ь300-0,05 |
0,05 |
- | ||
|
21 |
ШЦК-I-300-0,1 |
0,1 |
1 | ||
|
2 |
Таблица 3
|
№ |
Модификация |
Тип |
Диапазон измерения, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
1 |
TTITm-I-125-0,01 |
I |
0-125 |
0,01 |
|
2 |
TTITm-I-135-0,01 |
0-135 |
0,01 | |
|
3 |
ШЦЦ-Ы50-0,01 |
0-150 |
0,01 | |
|
4 |
ШЦЦ-Ы60-0,01 |
0-160 |
0,01 | |
|
5 |
ШЦЦ-!-200-0,01 |
0-200 |
0,01 |
|
№ |
Модификация |
Тип |
Диапазон измерения, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
6 |
ШЦЦЛ-250-0,01 |
I |
0-250 |
0,01 |
|
7 |
ТШТЦЦ-1-300-0;01 |
0-300 |
0,01 | |
|
8 |
ШЦЦ-П-160-0,01 |
II |
0-160 |
0,01 |
|
9 |
ШЦЦ-П-200-0,01 |
0-200 |
0,01 | |
|
10 |
ШЦЦ-П-250-0,01 |
0-250 |
0,01 | |
|
11 |
ШЦЦ-П-300-0,01 |
0-300 |
0,01 | |
|
12 |
ШЦЦ-П-400-0,01 |
0-400 |
0,01 | |
|
13 |
ШЦЦ-П-500-0,01 |
0-500 |
0,01 | |
|
14 |
ШЦЦ-П-250-630-0,01 |
250-630 |
0,01 | |
|
15 |
ШЦЦ-П-250-800-0,01 |
250-800 |
0,01 | |
|
16 |
ШЦЦ-П-320-1000-0,01 |
320-1000 |
0,01 | |
|
17 |
ШЦЦ-Ш-160-0,01 |
III |
0-160 |
0,01 |
|
18 |
ШЦЦ-Ш-200-0,01 |
0-200 |
0,01 | |
|
19 |
ШЦЦ-Ш-250-0,01 |
0-250 |
0,01 | |
|
20 |
ШЦЦ-Ш-300-0,01 |
0-300 |
0,01 | |
|
21 |
ШЦЦ-Ш-400-0,01 |
0-400 |
0,01 | |
|
22 |
ШЦЦ-Ш-500-0,01 |
0-500 |
0,01 | |
|
23 |
ШЦЦ-Ш-250-630-0,01 |
250-630 |
0,01 | |
|
24 |
ШЦЦ-Ш-250-800-0,01 |
250-800 |
0,01 | |
|
25 |
ШЦЦ-Ш-320-1000-0,01 |
320-1000 |
0,01 |
Технические характеристики
Пределы допускаемой погрешности штангенциркуля в любой точке диапазона измерений при температуре окружающей среды (20±5)°С соответствуют значениям, приведенным в таблице 4.
Габаритные размеры и масса штангенциркулей приведены в таблицах 5,6,7.
Таблица 4
|
Измеряемая длина, мм |
Предел допускаемой погрешности штангенциркулей (±), мм | |||||||
|
При значении отсчета по нониусу, мм |
С ценой деления круговой шкалы отсчетного устройства, мм |
С шагом дискретности цифрового отсчетного устройства, мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности |
0,01 | |||
|
1 |
2 |
1 |
2 | |||||
|
До 100 |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
|
Свыше 100 до 200 | ||||||||
|
Свыше 200 до 300 |
0,04 |
0,04 | ||||||
|
Свыше 300 до 400 |
0,10 |
- |
- |
- |
- | |||
|
Свыше 400 до 600 |
0,10 |
- |
0,05 | |||||
|
Свыше 600 до 800 |
0,06 | |||||||
|
Свыше 800 до 1000 |
0,07 | |||||||
|
Свыше 1000 до 1100 |
- |
0,15 |
- | |||||
|
Свыше 1100 до 1200 |
0,16 | |||||||
|
Свыше 1200 до 1300 |
0,17 | |||||||
|
Свыше 1300 до 1400 |
0,18 | |||||||
|
Свыше 1400 до 1500 |
0,19 | |||||||
|
Свыше 1500 до 2000 |
0,20 | |||||||
Таблица 5
|
№ |
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
1 |
ШЦ-1-135-0,05 |
0,2 |
215х75х8 |
|
2 |
ШЦ-1-135-0,1 | ||
|
3 |
ШЦ-1-160-0,05 |
0,3 |
245х75х8 |
|
4 |
ШЦ-1-160-0,1 | ||
|
5 |
ШЦ-1-250-0,05 |
0,45 |
365х87х8 |
|
6 |
ШЦ-1-250-0,1 | ||
|
7 |
ШЦ-П-400-0,05 |
1,05 |
560х180х15 |
|
8 |
ШЦ-П-400-0,1 | ||
|
9 |
ШЦ-11-500-0,05 |
1,15 |
640х180х15 |
|
10 |
ШЦ-П-500-0,1 | ||
|
11 |
ШЦ-11-250-630-0,05 |
1,7 |
800х265х15 |
|
12 |
ШЦ-П-250-630-0,1 | ||
|
13 |
ШЦ-11-250-800-0,05 |
2,1 |
1060х265х15 |
|
14 |
ШЦ-П-250-800-0,1 | ||
|
15 |
ШЦ-11-320-1000-0,05 |
3,2 |
1260х265х15 |
|
16 |
ШЦ-П-320-1000-0,1 | ||
|
17 |
ШЦ-П-500-1250-0,1 |
4,1 |
1520х385х15 |
|
18 |
ШЦ-П-500-1600-0,1 |
4,7 |
1880х385х15 |
|
19 |
ШЦ-11-800-2000-0,1 |
5,2 |
2260х385х15 |
|
20 |
ШЦ-Ш-500-1250-0,1 |
4,1 |
1520х300х15 |
|
21 |
ШЦ-Ш-500-1600-0,1 |
5,0 |
1880х300х15 |
|
22 |
ШЦ-Ш-800-2000-0,1 |
6,25 |
2260х300х15 |
Таблица 6
|
№ |
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
1 |
ШЦК-1-125-0,02 |
0,22 |
205х75х18 |
|
2 |
ШЦК-1-125-0,05 | ||
|
3 |
ШЦК-1-125-0,1 | ||
|
4 |
ШЦК-1-135-0,02 |
0,25 |
215х75х18 |
|
5 |
ШЦК-1-135-0,05 | ||
|
6 |
ШЦК-1-135-0,1 | ||
|
7 |
ШЦК-1-150-0,02 |
0,3 |
230х75х18 |
|
8 |
ШЦК-1-150-0,05 | ||
|
9 |
ШЦК-1-150-0,1 | ||
|
10 |
ШЦК-1-160-0,02 |
0,32 |
245х75х18 |
|
11 |
ШЦК-1-160-0,05 | ||
|
12 |
ШЦК-1-160-0,1 | ||
|
13 |
ШЦК-1-200-0,02 |
0,4 |
350х85х18 |
|
14 |
ШЦК-1-200-0,05 | ||
|
15 |
ШЦК-1-200-0,1 | ||
|
16 |
ШЦК-1-250-0,02 |
0,5 |
365х85х18 |
|
17 |
ШЦК-1-250-0,05 | ||
|
18 |
ШЦК-1-250-0,1 | ||
|
19 |
ШЦК-1-300-0,02 |
0,55 |
415х110х18 |
|
20 |
ШЦК-1-300-0,05 | ||
|
21 |
ШЦК-1-300-0,1 |
Таблица 7
|
№ |
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
1 |
ШЦЦ-1-125-0,01 |
0,16 |
220х78х25 |
|
2 |
ШЦЦ-1-135-0,01 |
0,165 |
220х78х25 |
|
3 |
ШЦЦ-1-150-0,01 |
0,18 |
240х78х25 |
|
4 |
ШЦЦ-1-160-0,01 |
0,185 |
250х78х25 |
|
5 |
ШЦЦ-1-200-0,01 |
0,19 |
260х85х25 |
|
6 |
ШЦЦ-1-250-0,01 |
0,22 |
305х85х25 |
|
7 |
ШЦЦ-1-300-0,01 |
0,25 |
355х85х25 |
|
8 |
ШЦЦ-11-160-0,01 |
0,2 |
250х75х25 |
|
9 |
ШЦЦ-11-200-0,01 |
0,22 |
260х85х25 |
|
10 |
ШЦЦ-П-250-0,01 |
0,3 |
355x115x25 |
|
11 |
ШЦЦ-11-300-0,01 |
0,4 |
400x130x25 |
|
12 |
ШЦЦ-11-400-0,01 |
1,1 |
480x155x25 |
|
13 |
ШЦЦ-П-500-0,01 |
1,15 |
580x200x30 |
|
14 |
ШЦЦ-П-250-630-0,01 |
1,7 |
710x240x30 |
|
15 |
ШЦЦ-П-250-800-0,01 |
2,15 |
880x240x30 |
|
16 |
ШЦЦ-11-320-1000-0,01 |
3,25 |
1100x240x30 |
|
17 |
ШЦЦ-Ш-160-0,01 |
0,18 |
250х50х25 |
|
18 |
ШЦЦ-Ш-200-0,01 |
0,185 |
260х63х25 |
|
19 |
ШЦЦ-Ш-250-0,01 |
0,2 |
305х80х25 |
|
20 |
ШЦЦ-Ш-300-0,01 |
0,22 |
355x100x25 |
|
21 |
ШЦЦ-Ш-400-0,01 |
1,05 |
580x140x25 |
|
22 |
ШЦЦ-Ш-500-0,01 |
1,1 |
680x160x30 |
|
23 |
ШЦЦ-Ш-250-630-0,01 |
1,65 |
710x200x30 |
|
24 |
ШЦЦ-111-250-800-0,01 |
2,1 |
880x200x30 |
|
25 |
ШЦЦ-Ш-320-1000-0,01 |
3,2 |
1100x200x30 |
Цена деления модификации ШЦ: 0,05 или 0,1 мм.
Цена деления отсчетного кругового устройства модификации ШЦК: 0,02, 0,05, 0,1 мм.
Шаг дискретности цифрового отсчетного устройства модификации ШЦЦ: 0,01 мм.
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 °С до 40 °С;
Относительная влажность воздуха не более 80 % при температуре 25 °С;
Средний срок службы - не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на штангу штангенциркуля методом тампопечати.
Комплектность
|
Наименование |
Количество |
Примечание |
|
Штангенциркуль |
1 шт. |
По заказу |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Элемент питания |
1 шт. |
Для модификации ТТТТЦЦ |
Поверка
проводится согласно ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».
Основные средства поверки - меры длины концевые плоскопараллельные 4 разряда или 3 класса точности.
Сведения о методах измеренийНормативные документы
ГОСТ 166-89 «Штангенциркули. Технические условия»;
ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки»;
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Штангенциркули
