Трансформаторы напряжения ЗНГА-220
| Номер в ГРСИ РФ: | 52061-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы напряжения ЗНГА-220 (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52061-12 | ||||||
| Действует | по 20.11.2027 | ||||||
| Наименование | Трансформаторы напряжения | ||||||
| Модель | ЗНГА-220 | ||||||
| Модификации |
Структура условного обозначения модификаций трансформаторов: З Н Г А- Х- Х1 Х2 Х3, где: З - Заземляемый; Н - Трансформатор напряжения; Г - Газонаполненный; А- Антирезонансный; Х - Номер варианта конструктивного исполнения по мощности вторичных обмоток и типу внешней изоляции; Х1 - Класс напряжения первичной обмотки, кВ; Х2 - Степень загрязнения внешней изоляции по ГОСТ 9920; Х3 - Климатическое исполнение и категория размещения по ГОСТ 15150 (У1 или ХЛ1) На испытания представлена модификация: ЗНГА-1 -220-II*-У1 |
||||||
| Приказы |
№251 от
13.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d519775d-b870-524e-211b-0bd8295474f1 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49101 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 20 от 14.12.2012 |
Производитель / Заявитель
АО ВО «Электроаппарат», РОССИЯ, 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Россия
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки (действие распространяется на все СИ, находящиеся в эксплуатации)
(с 13.02.2026)
ГОСТ 8.216-88 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(по 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 171 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
52061-12: Описание типа
2024-52061-12.pdf
|
Скачать | 506.8 КБ | |
|
52061-12: Методика поверки
2022-mp52061-12.pdf
|
Скачать | 60.8 КБ | |
|
52061-12: Описание типа
2026-52061-12.pdf
Файл устарел
|
Скачать | 584.7 КБ | |
|
52061-12: Описание типа
2024-52061-12-1.pdf
Файл устарел
|
Скачать | 506.8 КБ | |
|
52061-12: Описание типа
2026-52061-12-1.pdf
|
Скачать | 584.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения ЗНГА-220 (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов напряжения ЗНГА-220 основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы являются однофазными, электромагнитными, четырехобмоточными трансформаторами напряжения с элегазовой изоляцией в герметичном корпусе.
Трансформаторы изготавливаются в климатических исполнениях У и ХЛ с категориями размещения 1 по ГОСТ 15150-69.
Трансформаторы предназначены для работы на высоте до 1000 м над уровнем моря и температуре окружающей среды в пределах от минус 45 оС до плюс 40 оС.

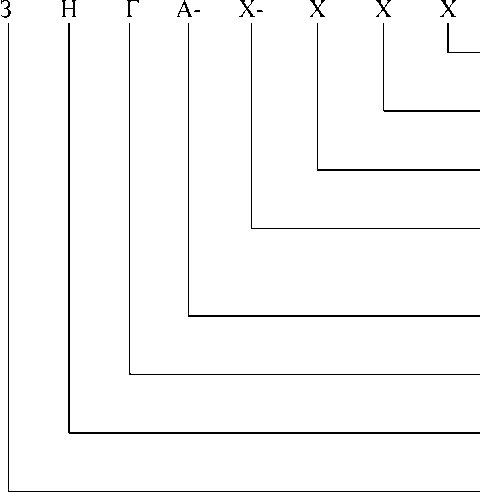

Структура условного обозначения модификаций трансформаторов:
Климатическое исполнение и категория размещения по ГОСТ 15150 (У1 или ХЛ1) Степень загрязнения внешней изоляции по ГОСТ 9920
Класс напряжения первичной обмотки, кВ
Номер варианта конструктивного исполнения по мощности вторичных обмоток и типу внешней изоляции
Антирезонансный
Газонаполненный
Трансформатор напряжения
Заземляемый
Пример записи обозначения трансформатора:
«Трансформатор напряжения ЗНГА-1-220-И*-У1, ТУ 3414-016-00213606-2012», трансформатор напряжения ЗНГА, конструктивное исполнение 1, класс напряжения первичной обмотки 220 кВ, степень загрязнения изоляции II*, климатическое исполнение У1».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) -пломбирование вторичной обмотки для учёта осуществляется в коробке вторичных выводов, представленное на рисунке 3.

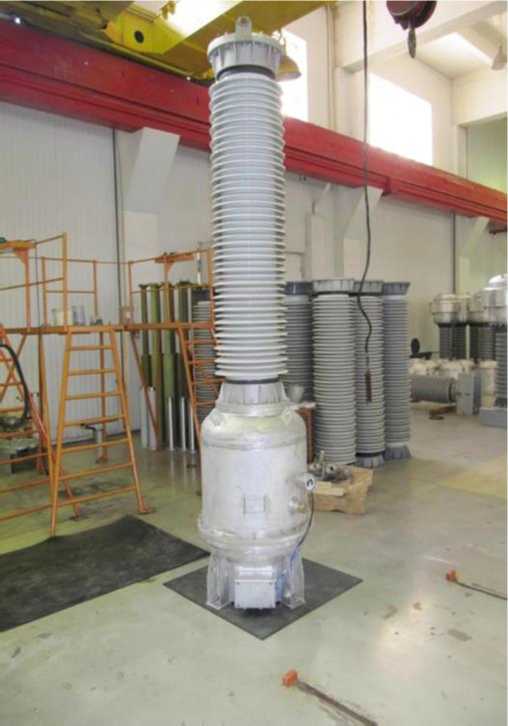

Рисунок 1 - Общий вид трансформаторов
Место нанесения
заводского номера
знака утверждения типа

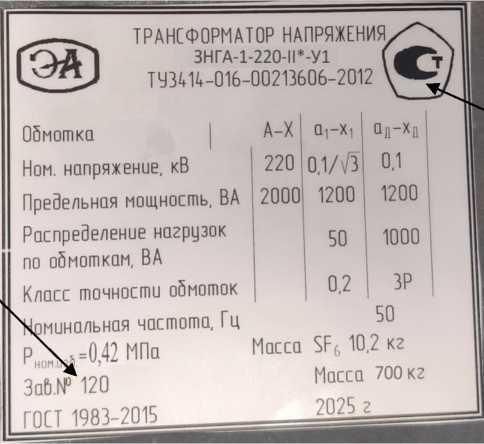

Рисунок 2 - Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
Место пломбирования вторичной обмотки для учёта
Рисунок 3 - Место ограничения доступа к местам настройки (регулировки)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Номинальное первичное напряжение, кВ |
220/\3 | |||
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
252/\3 | |||
|
Номинальное вторичное напряжение, В: - основной обмотки для учета (а1 - х1); - основной обмотки для измерений (а2 - хг); - дополнительной обмотки (ад - хд) |
юо/\з юо/\з 100 | |||
|
Номинальная частота, Гц |
50 | |||
|
- Номер варианта конструктивного исполнения по мощности вторичных обмоток и типу внешней изоляции: |
1 |
2 |
3 |
4 |
|
- по типу внешней изоляции |
фарфор |
фарфор |
полимер |
полимер |
|
- по номинальной мощности вторичных обмоток а1 -х1 и аг - хг при отсутствии нагрузки на других обмотках в классе точности 0,2 (cos ф= 0,8, ВА) |
75 |
150 |
75 |
150 |
|
Номинальные нагрузки/класс точности вторичных обмоток и при их совместном включении а1 - х1 аг - хг ад - хд |
20/0,2 80/0,2 120/0,5 30/3Р |
40/0,2 150/0,2 200/0,5 60/3Р |
20/0,2 80/0,2 120/0,5 30/3Р |
40/0,2 150/0,2 200/0,5 60/3Р |
|
Предельная мощность, В^А: - первичной обмотки - вторичных обмоток |
2000 1200 | |||
|
Утечка элегаза из трансформатора в год, % от массы элегаза, не более |
0,5 | |||
Таблица 2 - Класс точности вторичных обмоток при отсутствии нагрузки на других обмотках
|
Наименование параметра |
Вторичная обмотка | ||||
|
Обмотка для учета а1 - х1 |
Обмотка для измерений аг - хг |
Дополнительная обмотка ад - Хд | |||
|
Номер варианта конструктивного исполнения |
1;3 |
2;4 |
1;3 |
2;4 |
все |
|
Класс точности |
0,2 |
0,2 |
0,2 |
0,2 |
3Р |
|
Мощность нагрузки, В^А |
75 |
150 |
75 |
150 |
1200 |
|
Класс точности |
- |
- |
0,5 |
0,5 |
- |
|
Мощность нагрузки, В^А |
- |
- |
150 |
250 |
- |
Таблица 3 - Классы точности вторичных обмоток при нагрузках, включенных на все вторичные обмотки
|
Наименование параметра |
Вторичная обмотка | |||||||
|
Обмотка для учета а1 - х1 |
Обмотка для измерений а2 - х2 |
Дополнительная обмотка ад - хд |
Суммарная мощность, В\Л | |||||
|
Номер варианта конструктивного обозначения |
1;3 |
2;4 |
1;3 |
2;4 |
1;3 |
2;4 |
1;3 |
2;4 |
|
Класс точности |
0,2 |
0,2 |
3Р |
130 |
250 | |||
|
Мощность нагрузки, В^А |
5-20 |
5-40 |
20-80 |
37,5-150 |
7,5-30 |
16-60 | ||
|
Класс точности |
0,2 |
0,5 |
3Р |
170 |
300 | |||
|
Мощность нагрузки, В^А |
5-20 |
5-40 |
30-120 |
25-200 |
7,5-30 |
15-60 | ||
Таблица 4 - Допускаемые значения погрешностей дополнительной обмотки
|
Первичное напряжение, % от номинального |
Мощность нагрузки, В^А |
Предел допускаемой погрешности | |
|
по напряжению, % |
по углу, минут | ||
|
2 |
300 |
+0,05 |
-4,5 |
|
5 |
+0,05 |
-4,5 | |
|
150 |
-0,05 |
-3 | |
|
190 |
-0,35 |
+0,6 | |
|
2 |
1200 |
-1,9 |
-13 |
|
5 |
-1,9 |
-13 | |
|
150 |
-2,0 |
-11,5 | |
|
190 |
-2,3 |
-8 | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
827x800x3500 |
|
Масса, кг, не более |
700 |
|
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015 |
IP54 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
4-105 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНГА-220 |
1 шт. |
|
Руководство по эксплуатации |
ДУБК.671244.001РЭ |
1 экз. |
|
Паспорт |
ДУБК. 671244.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 12 «Подготовка к работе» документа ДУБК.671244.001РЭ «Трансформатор напряжения ЗНГА-220 на номинальное напряжение 220 кВ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
ТУ 3414-016-00213606-2012 «Трансформатор напряжения ЗНГА-220. Технические условия»
