Магазины сопротивлений ПрофКип Р4834-М1
| Номер в ГРСИ РФ: | 52064-12 |
|---|---|
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Магазины сопротивлений ПрофКип Р4834-М1 (далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначных мер электрического сопротивления (ММЭС) в цепях постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52064-12 |
| Действует | по 24.11.2027 |
| Наименование | Магазины сопротивлений |
| Модель | ПрофКип Р4834-М1 |
| Приказы |
№845 от
05.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3b9d1b30-e9e7-6202-acc2-5f26ebea8cde |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49104 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 23 от 14.12.2012 |
Производитель / Заявитель
ООО «ПРОФКИП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, этаж 3, помещ. 7, лит. А
Россия
Поверка
| Методика поверки / информация о поверке |
МИ 1695-87 Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2910
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2729 (94%) |
| Неуспешных поверок (СИ непригодно) | 181 (6 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
52064-12: Описание типа
2017-52064-12.pdf
|
Скачать | 79.7 КБ | |
|
52064-12: Методика поверки
2021-mp52064-12.pdf
|
Скачать | 70.3 КБ | |
|
52064-12: Описание типа
2026-52064-12.pdf
|
Скачать | 100.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Магазины сопротивлений ПрофКип Р4834-М1 (далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначных мер электрического сопротивления (ММЭС) в цепях постоянного тока.
Описание
Магазины представляют собой набор последовательно соединенных равнономинальных резисторов, сгруппированных в декады и расположенных на основаниях рычажных переключателей, закрепленных на внутренней стороне передней панели. Все декады, в свою очередь, последовательно соединены между собой.
Конструктивно магазин представляет собой настольный прибор с передней панелью, на которой расположены переключатели семи декад. Против лимбов переключателей на панели нанесены множители декад, панель помещена в металлический корпус магазина.
Декады («х0,01О». «х0, IQ». «хЮ». «х10О», «х100О») состоят из десяти бифилярных ленточных и проволочных резисторов специальной намотки, номиналом соответственно 0,01, 0,1, 1, 10, 100 и 1000 Ом каждый.
Декада «X10000Q» состоит из микропроволочных резисторов по 10 кОм.
На внешней стороне панели магазина смонтированы зажимы, которые дают возможность подсоединять его к различным участкам схемы.
По условиям применения магазины относятся к I группе ГОСТ 22261-94.

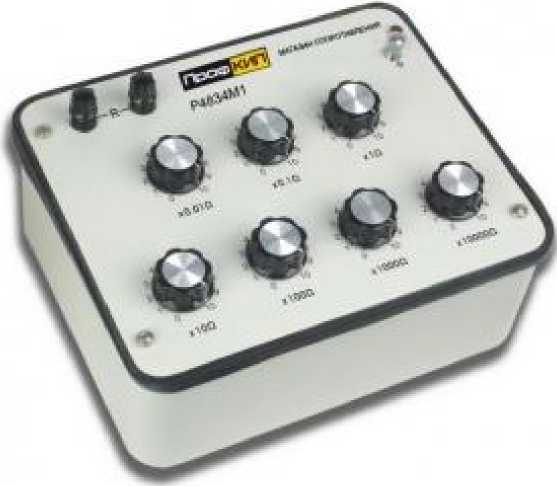

Рисунок 1 - Общий вид магазина сопротивлений
Место пломбировки - один из винтов крепления лицевой панели.
Технические характеристики
Основные метрологические и технические характеристики магазинов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых значений сопротивления, Ом |
0,01 - 111111,1 |
|
Класс точности магазина при использовании в качестве ММЭС по ГОСТ 23737 |
0,02/(2,5-10-7) |
|
Среднее значение начального сопротивления, Ом |
0,024 |
|
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей декад, Ом |
0,0024 |
|
Номинальное значение сопротивления одной ступени, Ом старшей декады младшей декады |
104 10-2 |
|
Пределы допускаемой относительной погрешности (б) воспроизведения номинального значения сопротивления в нормальных условиях применения, % |
±[0,02+2,540-7(105/R-1)], где R - номинальное значение включенного сопротивления |
|
Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения, % |
Не более б |
|
Наименование характеристики |
Значение |
|
Максимальная сила тока, мА для декады «х0,0Ю» |
700 |
|
для декады «х0,1Q» |
700 |
|
для декады «х'Ю» |
700 |
|
для декады «х!0Н» |
200 |
|
для декады «х!00Н» |
70 |
|
для декады «х1000П» |
20 |
|
для декады «х10000П» |
7 |
|
Электрическое сопротивление изоляции, Ом, не менее |
5-109 |
|
Электрическая прочность изоляции |
должна выдерживать 2,0 кВ в течение 1 минуты |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
285х215х140 |
|
Масса, кг, не более |
2,2 |
|
Нормальные условия применения магазина: |
20±2 |
|
- температура окружающего воздуха, °С |
от 25 до 80 |
|
- относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
84-106,7 (630 - 800) |
|
Рабочие условия применения: - диапазон рабочих температур, °С |
от плюс 15 до плюс 25 |
|
- относительная влажность окружающего воздуха, % |
от 25 до 80 |
|
- атмосферное давление кПа (мм рт. ст.) |
84-106,7 (630 - 800) |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Комплектность
Комплект поставки прибора соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Магазин сопротивлений |
1 шт. |
|
Шайба (7х0,5 мм) |
7 шт. |
|
Коробка упаковочная |
1 шт. |
|
Руководство по эксплуатации 4225-021-66145830-2012РЭ |
1 экз. |
Сведения о методах измерений
Магазины сопротивлений ПрофКип Р4834-М1. Руководство по эксплуатации
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия»
МИ 1695-87 «Государственная система обеспечения единства измерений. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки»
