Пакеты инклинометрические MDI & UDI

Назначение

Инклинометрические пакеты MDI & UDI (далее - инклинометры) предназначены для непрерывных измерений азимута и зенитного угла ствола горизонтальной или наклонно -направленной скважины и передачи закодированных данных по каналу связи для дальнейшей дешифрации на поверхности земли измеренных параметров. Результаты измерений представляются в виде углов вращения по трем координатам: азимутальный угол, зенитный угол, апсидальный угол (угол вращения инклинометра вокруг собственной оси).

Описание

Принцип действия инклинометрических пакетов MDI & UDI основан на использовании воздействия гравитационного и магнитного полей Земли в стволе скважины на шесть датчиков (3 акселерометра и 3 магнитометра), используемых для измерений зенитного угла и азимута ствола скважины. Инклинометр UDI (рисунок 1) включает в себя акселерометры для определения 3-х взаимно ортогональных проекций вектора напряженности гравитационного поля, магнитометры для определения 3-х взаимно ортогональных проекций магнитного поля, панель калибровки, которая содержит коэффициенты калибровки и является источником питания для сенсоров. В инклинометре UDI расположено 3 температурных датчика; первый установлен на панели формирования сигнала, второй - на контрольном щите магнитометров, третий на акселерометре, расположенном по оси вращения.

Место нанесен ия Знака утверждения типа

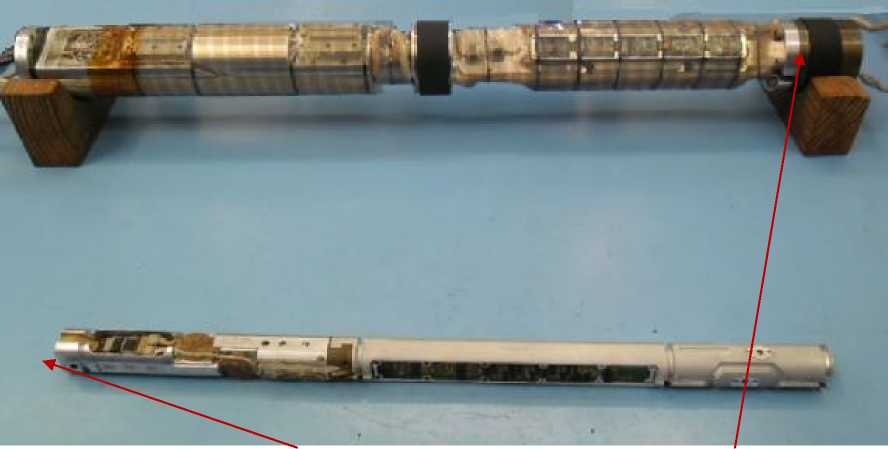

Рисунок 1 - Инклинометрические пакеты MDI (вверху) & UDI (внизу)

Инклинометр MDI включает в себя акселерометры для определения 3-х взаимно ортогональных проекций вектора напряженности гравитационного поля, магнитометры для определения 3-х взаимно ортогональных проекций магнитного поля, панель калибровки, которая содержит коэффициенты калибровки и является источником питания для сенсоров, а также 4 температурных датчика (3 на каждом из акселерометров, и один на контрольном щите магнитометров), позволяющие скорректировать показания сенсоров.

Коэффициенты калибровки определяются и записываются в панель калибровки Инклинометров при помощи столика DITS-CA (рисунок 2), во внутреннюю камеру которого устанавливаются Инклинометры. Столик DITS-CA состоит из шкафа электроники, управляющей ЭВМ и непосредственно столика, включающего в себя магнитометр, 3

акселерометра и температурный датчик. Столик DITS-CA позволяет устанавливать температуру, близкую к условиям эксплуатации инклинометров за счет нагревателя, расположенного по контуру внутренней камеры столика, и возможности налива во

внутреннюю камеру столика жидкого азота.

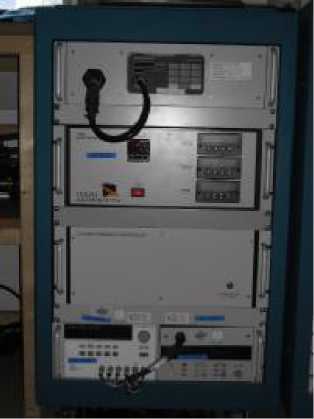

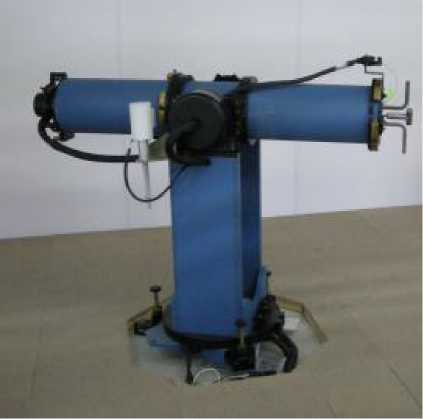

Рисунок 2 - Столик 3-х осевой позиционирующий DITS-CA со шкафом электроники

Программное обеспечение

Уровень защиты программного обеспечения по МИ 3286 - «С».

Идентификационные данные программного обеспечения приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Технические характеристики

Знак утверждения типа

наносят на наклейку на корпус инклинометра и на титульные листы эксплуатационных документов типографским способом

Комплектность

Поверка

осуществляется по документу SSTC.Mn «Инклинометрические пакеты MDI & UDI. Методика поверки», утвержденному ФГУП «СНИИМ» в июне 2012 г.

Основные средства поверки: мера плоского угла призматическая 8-гранная по ГОСТ 2875, (0-360)°, КТ1, 1 разряда по ГОСТ 8.016; автоколлиматор 1 разряда по ГОСТ 8.016.

Сведения о методах измерений

MWD-DNI AB Инклинометрические пакеты MDI & UDI. Руководство по эксплуатации.

Нормативные документы

1 Документация производителя.

2 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

3 ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия.

Рекомендации к применению

При осуществлении производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
