Спектрометры атомно-эмиссионные с микроволновой плазмой Agilent 4100 MP-AES (далее по тексту ╞ спектрометры), предназначены для идентификации элементного состава и количественного определения содержания элементов в пробах растворов и твёрдых веществ.

Информация по Госреестру

Основные данные
Номер по Госреестру 52105-12
Наименование Спектрометры атомно-эмиссионные с микроволновой плазмой
Модель Agilent 4100 MP-AES
Год регистрации 2012
Страна-производитель  Австралия
Информация о сертификате
Срок действия сертификата 14.12.2017
Номер сертификата 49154
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 1133 п. 26 от 14.12.2012
Производитель / Заявитель

Фирма "Agilent Technologies", Австралия

 Австралия

Поверка

Методика поверки / информация о поверке МП 76.Д4-12
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 67
Найдено поверителей 13
Успешных поверок (СИ пригодно) 67 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.10.2024

Поверители

Скачать

52105-12: Описание типа СИ Скачать 227.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Спектрометры атомно-эмиссионные с микроволновой плазмой Agilent 4100 MP-AES (далее по тексту - спектрометры), предназначены для идентификации элементного состава и количественного определения содержания элементов в пробах растворов и твёрдых веществ.

Описание

Принцип действия спектрометров основан на определении элементного состава вещества по оптическим спектрам излучения атомов и ионов анализируемой пробы, возбуждаемых источником облучающего их света. В качестве источника света в спектрометрах используется СВЧ-насыщаемая плазма азота.

Спектрометры представляют собой стационарные лабораторные приборы, которые состоят из источника возбуждения спектра, спектрального блока, системы регистрации и автоматизированной системы управления на базе IBM-совместимого компьютера.

Источник возбуждения спектра состоит из распылителя, распылительной камеры, перистальтического насоса и кварцевой горелки, установленной в волноводе, на который подаётся регулируемое магнитное поле с помощью магнетрона.

Оптическая система состоит из монохроматора с диапазоном измерения от 178 до 780 нм нм и детектора CCD. Детектор ПЗС матрицы (CCD детектор) 532x128 пикселей с обратной подсветкой, охлаждаемый элементом Пельтье до 0 0С и имеющий систему защиты от “засветки”.

Управление процессом измерения в приборах осуществляется от внутреннего контроллера и IBM PC - совместимого компьютера с помощью специального программного обеспечения.

Место нанесения маркировки

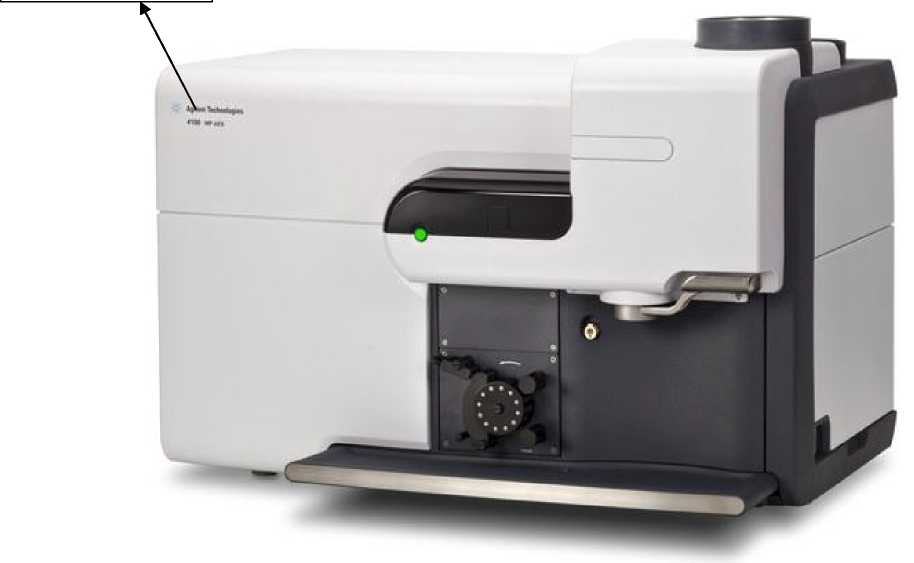

Рисунок 1 - Общий вид и место нанесения маркировки спектрометра атомно-эмиссионного с микроволновой плазмой Agilent 4100 MP-AES

Места пломбирования

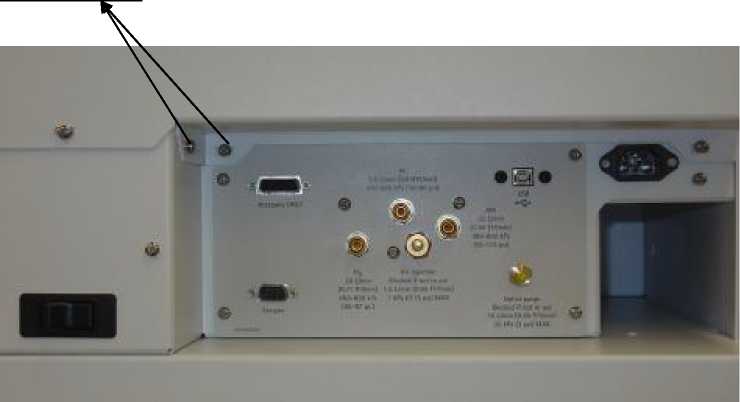

Рисунок 2 - Вид сзади и места пломбирования спектрометра атомно-эмиссионного с микроволновой плазмой Agilent 4100 MP-AES

Программное обеспечение

Управление процессом измерения и обработки выходной информации в приборах осуществляется через компьютер с помощью специального программного пакета. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.

На компьютерах, через которые осуществляется управление процессом измерения и обработки выходной информации, используется компьютерная программа MP Expert. ПО имеет интерфейс электронной таблицы, модуль автоматической разработки методики и ряд апплетов, в т.ч. типовых методик. Длины волн и оптимальные параметры заданы заранее и вызываются автоматически при выборе элементов. При выборе каждой длины волны из библиотеки вызываются спектры возможных побочных сигналов, что позволяет исключить их отражение в протоколе анализа. Результаты отображаются на экране, причем для текущего анализа - крупным шрифтом, что позволяет оператору легко отслеживать их даже не находясь рядом с прибором. На экране состояния прибора отображается вся необходимая информация, а в случае нарушения работы - необходимые для его устранения данные диагностики. Сохраненные данные можно вызвать для просмотра в любой момент, даже в ходе анализа. Результаты легко перенести в АСУ лабораторных исследований (LIMS) или иное приложение с помощью адаптабельного модуля экспорта.

Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

MP Expert

MP Expert

1.0.1 и выше

Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учётной записи пользователя. Обновления программного обеспечения производится путём выпуска обновлений на дисках и рассылкой пользователям.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики спектрометров приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Спектральный диапазон, нм

от 178 до 780

Спектральное разрешение (на уровне 50 % от интенсивности пика), нм, не более

0,05

Пределы обнаружения элементов (по критерию 3о), мкг/дм3, не более

Ba (Х= 614,171 нм)

Mn (Х= 403,076 нм)

5

5

Zn (k= 213,857 нм)

15

Относительное среднеквадратическое отклонение (ОСКО) измерений массовой концентрации Ba, Mn, Zn, %, не более

3

Г абаритные размеры (ДхШхВ), мм, не более

960x660x660

Масса, кг, не более

73

Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц

220 ±22

50 ± 1

Потребляемая мощность, В^ А

2040

Условия эксплуатации:

температура окружающего воздуха, 0С относительная влажность воздуха, % атмосферное давление, кПа

15 - 30

50 - 80

84 - 106

Знак утверждения типа

наносится на титульный лист руководства пользователя печатным способом и на заднюю панель спектрометров методом наклеивания.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3

Наименование

Количество, шт.

Спектрометр атомно-эмиссионный с микроволновой плазмой Agilent 4100 MP-AES

1

Генератор азота из воздуха Agilent 4107 (25 л/мин; N2> 99,5%)

1

Система подготовки проб SPS 3

1

Многорежимная система ввода проб MSIS

1

Внешний модуль регулировки расхода газа (EGCM)

1

Устройство продувки монохроматора воздухом

1

Программное обеспечение на компакт-диске

1

Руководство пользователя

1

Методика поверки

1

Поверка

осуществляется по документу: «Спектрометры атомно-эмиссионные с микроволновой плазмой Agilent 4100 MP-AES. Методика поверки МП 76.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15 августа 2012 г.

Основные средства поверки:

Государственные стандартные образцы состава ионов металлов Ba (ГСО 7760-2000), Mn (ГСО 7762-2000), Zn (ГСО 7770-2000).

Основные метрологические характеристики:

Массовая концентрация ионов металлов Zn, Ba и Mn 1,0 мг/см3.

Погрешность определения концентрации 1% при доверительной вероятности р=0,95.

Сведения о методах измерений

«Спектрометры атомно-эмиссионные с микроволновой плазмой Agilent 4100 MP-AES. Руководство пользователя» раздел 4 «Эксплуатация»

Нормативные документы

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
