Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1
| Номер в ГРСИ РФ: | 52106-12 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ФГУП "Сибирский НИ авиации им.С.А.Чаплыгина" (СибНИА), г.Новосибирск |
Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1 предназначены для измерения температуры неагрессивных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52106-12 |
| Действует | по 21.11.2027 |
| Наименование | Элементы чувствительные платиновые термопреобразователей сопротивления |
| Модель | ТПИ-1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 36b769d6-d283-9f54-2293-e9af6e114957 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49155 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1133 п. 27 от 14.12.2012 |
Производитель / Заявитель
Федеральное автономное учреждение «Сибирский научно-исследовательский институт авиации им. С.А. Чаплыгина» (ФАУ «СибНИА им. С.А. Чаплыгина»),г. Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | Методика поверки 005-30007-2012 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52106-12: Описание типа
2022-52106-12.pdf
|
Скачать | 574.9 КБ | |
|
52106-12: Методика поверки
2022-mp52106-12.pdf
|
Скачать | 51.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1 предназначены для измерения температуры неагрессивных сред.
Описание
Принцип действия ЧЭ ТПИ-1 состоит в изменении его сопротивления по известному закону в зависимости от воздействующей на него температуры.
Элемент чувствительный платиновый термопреобразователя сопротивления ТПИ-1 (далее - ЧЭ ТПИ-1) состоит из корпуса, гибкого вывода и распаечной платы.
Корпус ЧЭ ТПИ-1 представляет из себя платиновый тонкопленочный датчик температуры, выводы которого при помощи пайки тугоплавким припоем присоединены к гибкому выводу, представляющему собой кабель из четырех монтажных теплостойких проводов с жилами из меди и изоляцией из фторопласта-4. Место присоединения датчика к гибкому выводу расположено на распаечной плате, представляющей из себя тонкую пленку из полимидного диэлектрика, с нанесенными на нее ламелями из медной фольги.

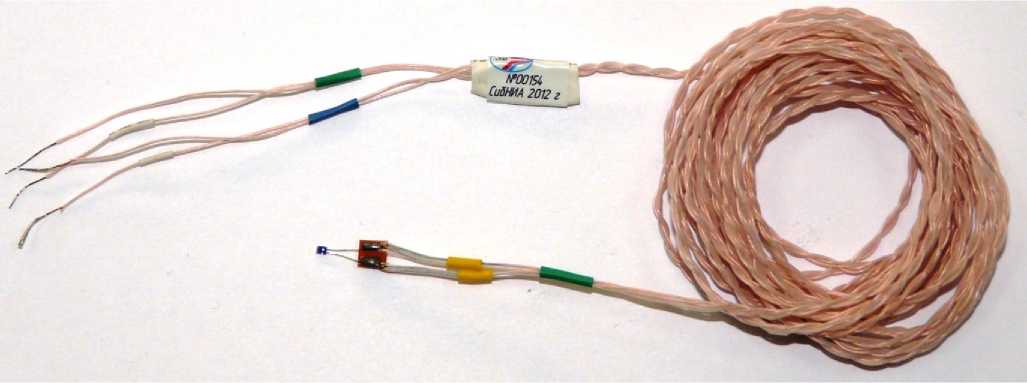

Внешний вид элемента чувствительного платинового термопреобразователя сопротивления ТПИ-1 представлен на рисунке 1.
ЧЭ ТПИ-1 предназначены для использования в четырехпроводной схеме измерения сопротивления.
Рисунок 1. Внешний вид элемента чувствительного платинового термопреобразователя сопротивления ТПИ-1
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Диапазон измеряемых температур, °С |
От минус 30 до +200 |
|
Номинальная статическая характеристика ЧЭ ТПИ-1 |
Pt100 |
|
Классы допуска по ГОСТ 6651-2009: | |
|
- от минус 30 включ. до 0, °С |
F0.15 |
|
- от 0 включ. до +150 включ., °С |
F0.1 |
|
- от +150 до +200 включ., °С |
F0.15 |
|
Сопротивление проводов гибкого вывода, не более, Ом |
11,7 |
|
Допускаемый измерительный ток, мА |
от 0,3 до 1 |
|
Длина гибкого вывода, не более, м |
10 |
|
Масса ЧЭ ТПИ-1, не более, г |
100 |
Знак утверждения типа
Знак утверждения типа наносится в центр титульного листа паспорта РИФТ50.0070.985 ПС типографским способом.
Комплектность
Комплектность соответствует указанной в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во, шт |
|
ЧЭ ТПИ-1 |
РИФТ50.0070.985 |
1 |
|
Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1. Паспорт |
РИФТ50.0070.985 ПС |
1* |
|
Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1. Методика поверки |
005-30007-2012 |
1* |
|
Примечание: * - допускается поставка 1 экземпляра на партию ЧЭ ТПИ-1, упакованных в одну тару | ||
Сведения о методах измерений
Описание метода измерений содержится в паспорте РИФТ50.0070.985 ПС.
Нормативные документы
ГОСТ 8.558-2009. Государственная поверочная схема для средств измерения температуры.
ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
РИФТ50.0070.985 ТУ. Элементы чувствительные платиновые термопреобразователей
сопротивления ТПИ-1. Технические условия.
