Фотометры для микропланшет In VitroLogic
| Номер в ГРСИ РФ: | 52110-12 |
|---|---|
| Категория: | Фотометры |
| Производитель / заявитель: | ЗАО "Медико-биологический Союз", г.Новосибирск |
Фотометры для микропланшет ┌InVitroLogic√ (далее по тексту ╞ фотометры) предназначены для измерения оптической плотности жидких проб в 96- и 48-луночных планшетах при проведении иммуноферментных исследований, аллергологических тестов и для определения содержания гормонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52110-12 |
| Действует | по 30.10.2022 |
| Наименование | Фотометры для микропланшет |
| Модель | In VitroLogic |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fc787eef-3f35-d342-dede-7eb5f6d77869 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49159 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1133 п. 31 от 14.12.2012 |
Производитель / Заявитель
ООО "Медико-биологический Союз", г.Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | МП 75.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 185 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52110-12: Описание типа
2017-52110-12.pdf
|
Скачать | 128.1 КБ | |
|
52110-12: Методика поверки
2022-mp52110-12.pdf
|
Скачать | 53.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Фотометры для микропланшет «InVitroLogic» (далее по тексту - фотометры) предназначены для измерения оптической плотности жидких проб в 96- и 48-луночных планшетах при проведении иммуноферментных исследований, аллергологических тестов и для определения содержания гормонов.
Описание
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец и последующим пересчетом его в величину определяемого параметра.
Фотометры выполнены в стационарном настольном исполнении. Фотометры состоят из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшеты и встряхивание планшета, размещенных в едином корпусе.
Управление и обработка результатов измерения производится внешним ПК с применением специализированного программного обеспечения.
Общий вид фотометров для микропланшет «InVitroLogic» с обозначением места нанесения знака поверки представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа и маркировки, представлены на рисунках 2 и 3.

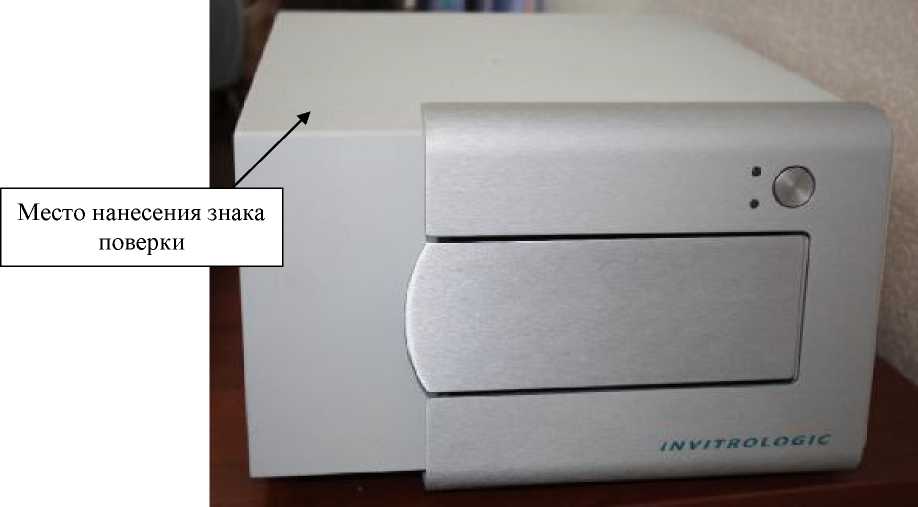

Рисунок 1 - Общий вид фотометров для микропланшет «InVitroLogic» с обозначением места нанесения знака поверки

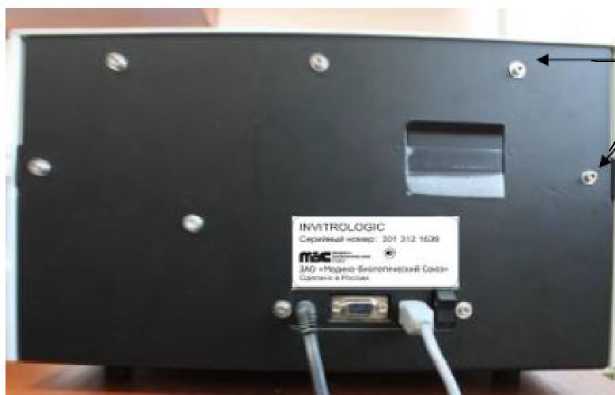

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Места пломбирования
INVITROLOGIC
Серийный номер: 301 312 1639 <
МГЕЛ “in»*1?- С __________
ПЫиКсМЛПЛГЛГГв-ИИ \
В В Bta^VH с смпз
ООО «Медика биологический Союз» Сделано ь России.
Рисунок 3 - Схема маркировки
Программное обеспечение
Программное обеспечение предназначено для управления фотометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса фотометра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AUTOsoft |
|
Номер версии (идентификационный номер) ПО |
2.3.х* |
|
Цифровой идентификатор ПО |
O45O7AC64F1D3E127 3E5DC2D7E5O7A7C |
|
* - цифровое значение, зависящее от версии программного обеспечения | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений оптической плотности, Б |
от 0,1 до 3,5 |
|
Пределы абсолютной систематической составляющей погрешности измерения оптической плотности, Б в диапазоне от 0,1 до 0,5 Б включительно |
±0,02 |
|
Пределы относительной систематической составляющей погрешности измерения оптической плотности, % в диапазоне свыше 0,5 до 3,5 Б |
±2,0 |
|
Предел относительного среднего квадратичного отклонения измерения оптической плотности, %, не более |
1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие длины волн, нм |
405, 450, 492, 620 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
от 100 до 240 50/60 |
|
Потребляемая мощность, В |
32 |
|
Габаритные размеры, (ШхВхД), мм, не более |
335x290x475 |
|
Масса, кг, не более |
13 |
|
Условия эксплуатации: температура окружающей среды, °С при относительной влажности воздуха, %, не более |
от 10 до 40 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Фотометр для микропланшет ««InVitroLogic»» с установленными фильтрами 405, 450, 492, 620 нм |
- |
1 шт. |
|
Передняя панель |
- |
1 шт. |
|
Внешний источник питания |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
USB или RS232 кабель для соединения с компьютером |
- |
1 шт. |
|
CD-диск с программным обеспечением и инструкциями по эксплуатации для прибора и программного обеспечения |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Г арантийный талон |
- |
1 экз. |
|
Методика поверки |
МП 75.Д4-12 |
1 экз. |
Поверка
осуществляется по документу МП 75.Д4-12 «ГСИ. Фотометры для микропланшет «InVitroLogic». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 19 сентября 2012 г.
Основные средства поверки:
комплект светофильтров поверочный КСП-01 (регистрационный №18091-03)
Основные метрологические характеристики:
Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне от 0,000 до 0,400 Б, ±1,5 % в диапазоне от 0,401 до 4,500 Б.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус фотометров (место нанесения указано на рисунке 1).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.588-2006 ГСИ. Государственная поверочная схема для средств измерений оптической плотности материалов
ТУ 9443-001-26329720-2009 Фотометр для микропланшет INVITROLOGIC. Технические условия
