Машины силовоспроизводящие МЭС

Назначение

Машины силовоспроизводящие МЭС (далее - машины) предназначены для воспроизведения силы растяжения и (или) сжатия.

Описание

Принцип действия машины основан на воспроизведении опорных (эталонных) значений силы и сравнении этих значений с показаниями калибруемого средства измерений.

Машина представляет собой стационарное устройство без использования специального фундамента и включает в себя от одного до четырех силовых блоков с электрогид-равлическими станциями и блок управления нагружением. В зависимости от диапазона воспроизведения силы в машине применяется один или два вторичных измерительных прибора. Один вторичный измерительный прибор на малые нагрузки, другой на большие нагрузки.

Силовой блок состоит из рамы, гидроцилиндра и силоизмерительного блока.

Рама состоит из опорных колонн, верхней и нижней балок, подвижной траверсы для изменения рабочего пространства и реверсора для преобразования усилия растяжения в усилие сжатия.

Силоизмерительный блок для рам с наибольшим пределом воспроизведения силы до 500 кН включительно состоит из тензорезисторного датчика, помещенного в реверсор.

Силоизмерительный блок для рам с наибольшим пределом воспроизведения силы свыше 500 кН состоит из 3-х тензорезисторных датчиков, верхней и нижней разгрузочных плит.

Вторичный измерительный прибор МЭС-ИП-200 имеет до 6-ти измерительных независимых каналов и интерфейс RS232 для передачи обработанного измерительного сигнала.

В процессе работы машины оператор через блок управления нагружением задает значения сил, которые необходимо приложить к калибруемому средству измерения.

После этого машина в автоматическом режиме прилагает заданное усилие к калибруемому средству измерения.

Для задания требуемого усилия блок управления нагружением через блок управления приводом управляет электрогидравлической станцией, создавая требуемое давление в гидроцилиндре.

Обратная связь блока управления нагружением и электрогидравлической станции для контроля задаваемого усилия осуществляется через силоизмерительный блок, информация с которого постоянно обрабатывается во вторичном измерительном приборе и поступает в блок управления нагружением.

Модификации машин отличаются силовыми блоками, наибольшими и наименьшими пределами воспроизводимой силы, количеством измерительных каналов (в зависимости от количества тензорезисторных датчиков) и пределами допускаемой приведенной погрешности.

Машины имеют обозначение МЭС-Н-М К, где:

МЭС - обозначение типа;

Н - наибольший предел воспроизводимой силы, кН;

М - тип нагрузки («С» - сжатие, «Р» - растяжение, «У» - сжатие и растяжение);

К - количество силовых рам (указывается, если более 1).

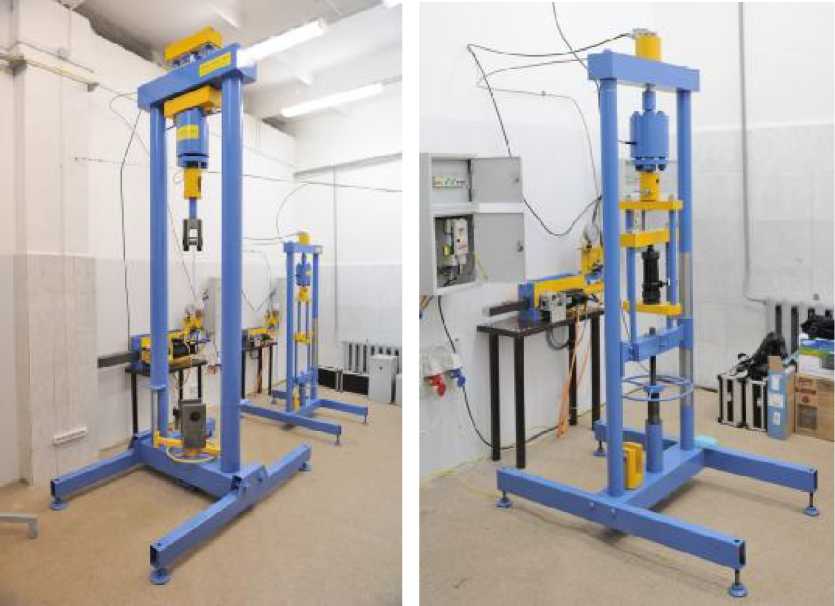

Рисунок 1. Общий вид МЭС-500У2           Рисунок 2. Общий вид МЭС-50У

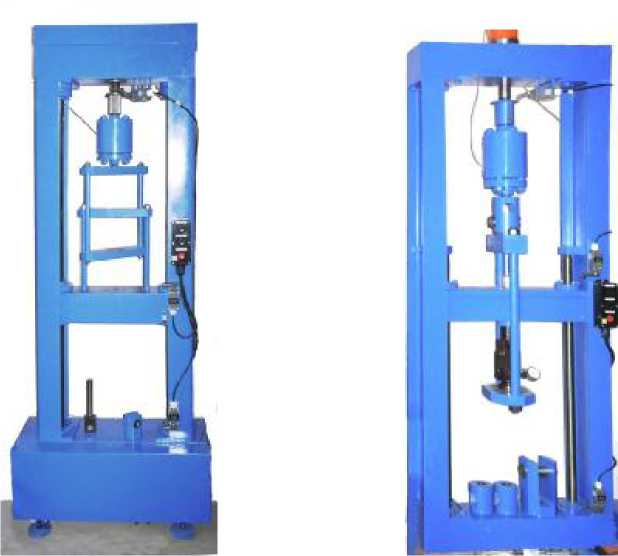

Рисунок 3. Силовой блок на 10 кН     Рисунок 4. Силовой блок на 100 кН

растяжение-сжатие                     растяжение-сжатие

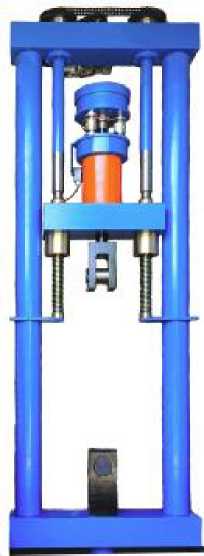

Рисунок 5. Силовой блок на 1000 кН

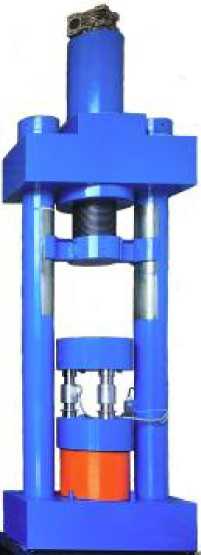

Рисунок 6. Силовой блок на 5000 кН сжатие

растяжение-сжатие

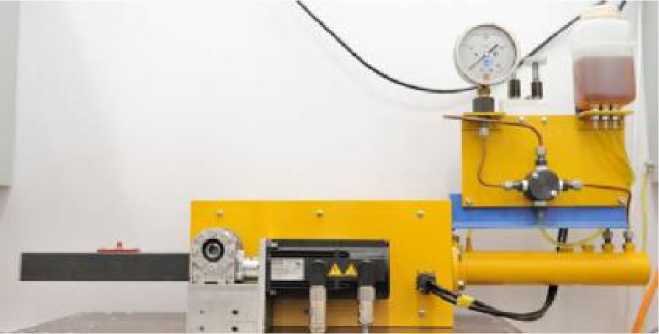

Рисунок 7. Электрогидравлическая станция

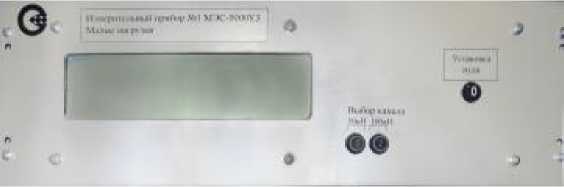

Рисунок 8. Передняя панель вторичного измерительного прибора на малые нагрузки

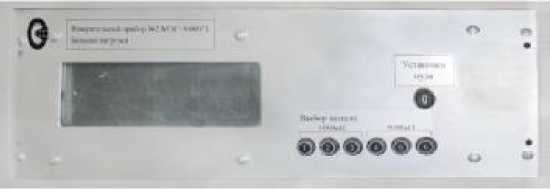

Рисунок 9. Передняя панель вторичного измерительного прибора на большие нагрузки

В целях предотвращения несанкционированных вмешательств проводят пломбирование вторичного измерительного прибора после поверки. Схема пломбирования вторичного измерительного прибора представлена на рисунке 9.

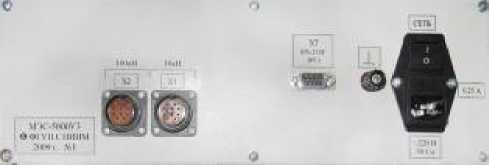

Место нанесения пломбы на задней панели вторичного измерительного прибора

Рисунок 9. Схема пломбирования от несанкционированного доступа

Маркировка машин производится на фирменной, разрушающейся при снятии, пластине (рисунок 10), на которой нанесено:
