Системы измерений длительности соединений СИДС TPLAK-1000

Назначение

Системы измерений длительности соединений СИДС TPLAK-1000, далее - СИДС, предназначены для измерения длительности телефонных соединений на сети местной, междугородной и международной телефонной связи при предоставлении услуг связи по аналоговым абонентским линиям, с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является функциональной системой измерений длительности телефонных соединений аппаратуры повременного учёта продолжительности соединений на базе контроллера TPLAK-1000 (АПУС «TPLAK-1000»), версия ПО 8.5, далее - аппаратура, в составе электромеханических станций типа: АТСК, АТСКУ, АТСК 100/2000, ARF-50, КМК 20Т, УПАТС 100/400, ПСК-1000.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения аппаратуры.

Конструктивно оборудование представляет собой набор кассет, размещенных в типовом кассетном модуле, который защищен металлической крышкой с возможностью пломбирования.

Общий вид аппаратуры и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.

Микросхема M27C4002 (рис. 2) защищена от съема с места установки с помощью разрушаемой наклейки.

Рисунок 1- Общий вид аппаратуры

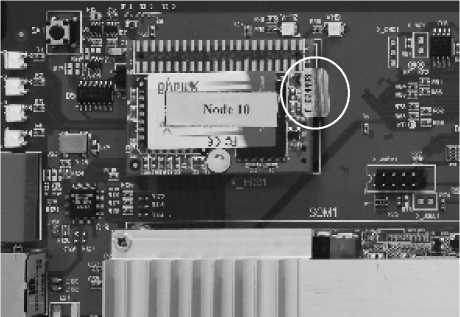

Рисунок 2 микросхема M27C4002 защищена наклейкой (выделена кругом)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 8.5, управляет функционированием аппаратуры.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

• данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

• реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

• интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

• выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

• пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения                                                          ± 1 с;

• вероятность неправильного тарифицирования телефонного соединения, не более 0,01;

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

• методика поверки на СИДС;

• СИДС, в составе аппаратуры.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС TPLAK-1000 Методика поверки 5295-002-58346074-2012 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в ноябре 2012 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, Д = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации аппаратуры

Нормативные документы

1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2 Техническая и эксплуатационная документация ЗАО «ЭЛСИС-СПб»

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
