Трансформаторы тока ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1
| Номер в ГРСИ РФ: | 52154-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО НПП "ИТРАН", г.Екатеринбург |
Трансформатор тока ТФЗМ 110Б-IV-0,5/10Р/10Р/10Р-600/5УХЛ1 (далее по тексту трансформатор) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52154-12 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cdb1edc8-5121-e578-fd22-1529ce4ad276 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 49236 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1134 п. 26 от 18.12.2012 |
Производитель / Заявитель
ООО НПП "ИТРАН", РОССИЯ, г.Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
52154-12: Описание типа
2012-52154-12.pdf
|
Скачать | 77.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформатор тока ТФЗМ 110Б-ГУ-0,5/10Р/10Р/10Р-600/5УХЛ1 (далее по тексту трансформатор) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты.
Описание
Трансформатор состоит из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги.
Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Рядом с выводами располагается болт для гальванического контакта с корпусом основания. Выводы закрыты крышкой, на которой укреплена табличка технических данных. В нижней части имеется отверстие для установки кабельной муфты. На боковой поверхности основания расположен масловыпускной патрубок. С этой же стороны располагается болт заземления. Для подъема трансформатора на основании имеются четыре металлические петли.
Роль маслорасширителя выполняет часть полости фарфоровой покрышки между поверхностью масла и крышкой трансформатора. Все отверстия надежно уплотнены для предотвращения попадания внутрь влаги. Для очистки от влаги и пыли воздуха, поступающего в трансформатор, на крышке трансформатора установлен силикагелевый воздухоосушитель с масляным затвором.
Для наблюдения за уровнем масла установлен маслоуказатель, который электрически соединен с крышкой трансформатора и выводом первичнойобмотки.

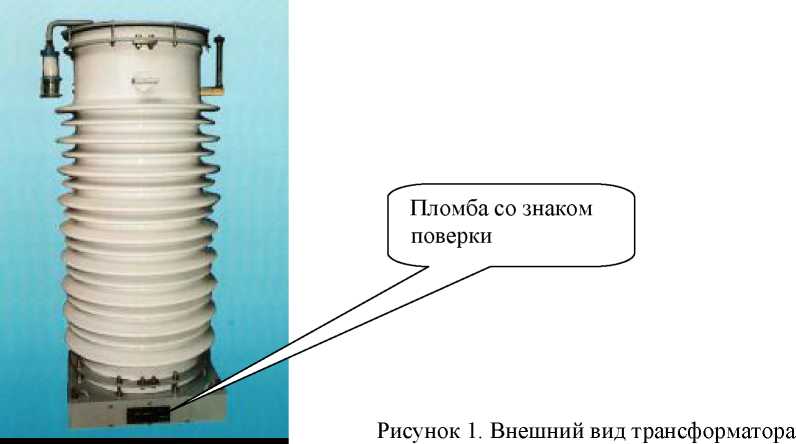

Внешний вид трансформатора представлен на рисунке 1.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
300;600 |
|
Номинальный вторичный ток, А |
5 |
|
Число вторичных обмоток |
4 |
|
Номинальная вторичная нагрузка, В^ А при cos ф = 0,8 |
20, 30 |
|
Номинальная частота, Гц |
50 |
|
Класс точности: - для измерений - для защиты |
0,5; 1 10Р |
|
Номинальная предельная кратность, не менее |
20 |
|
Номинальный коэффициент безопасности приборов, не более |
15 |
|
Сопротивление изоляции, МОм, не менее: - для первичной обмотки - для вторичных обмоток |
3000 50 |
|
Габаритные размеры, мм, не более: |
720 х 600 х 1560 |
|
Масса, кг, не более: |
500 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы до списания, лет |
30 |
|
Потребляемая мощность, не более, Вт |
300 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ, категория размещения 1 |
Знак утверждения типа
наносят на титульный лист «Руководства по эксплуатации» типографским способом, на табличку технических данных трансформатора - металлографическим способом.
Комплектность
Таблица 2
|
№ п.п. |
Наименование |
Кол-во |
|
1 |
Трансформатор тока ТФЗМ 110Б-ГУ-0,5/10Р/10Р/10Р-600/5УХЛ1 |
1 |
|
2 |
Паспорт |
1 |
|
3 |
Руководство по эксплуатации |
1 |
Поверка
осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки"
Методики (методы) измерений
Методика измерений входит в состав руководства по эксплуатации ИТР.671214.003 РЭ.
Нормативные документы
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
ИТР.671214.001 ТУ «Трансформаторы тока ТФЗМ 110Б. Технические условия».
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
осуществление торговли и товарообменных операций
