52161-12: XT-190M Датчики давления пьезорезистивные - Производители, поставщики и поверители

Датчики давления пьезорезистивные XT-190M

Номер в ГРСИ РФ: 52161-12
Категория: Датчики давления
Производитель / заявитель: Фирма "Kulite Semiconductor Products, Inc.", США
Скачать
52161-12: Описание типа СИ Скачать 225.1 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Датчики давления пьезорезистивные XT-190M поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления пьезорезистивные ХТ-190М (далее ╞ датчики) предназначены для преобразования статического и быстроизменяющегося давления в газовых и жидких неагрессивных средах в электрический сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру 52161-12
Наименование Датчики давления пьезорезистивные
Модель XT-190M
Класс СИ 30
Год регистрации 2012
Страна-производитель  США
Информация о сертификате
Срок действия сертификата ..
Номер сертификата 49191
Тип сертификата (C - серия/E - партия) E
Дата протокола Приказ 1131 п. 01 от 14.12.2012
Производитель / Заявитель

Фирма "Kulite Semiconductor Producnts, Inc.", США

 США

Поверка

Методика поверки / информация о поверке МП 52161-12
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 5
Найдено поверителей 2
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

52161-12: Описание типа СИ Скачать 225.1 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Датчики давления пьезорезистивные ХТ-190М (далее - датчики) предназначены для преобразования статического и быстроизменяющегося давления в газовых и жидких неагрессивных средах в электрический сигнал.

Описание

Принцип действия датчиков основан на преобразовании деформации кремниевой мембраны, воспринимающей измеряемое давление, в изменение электрического сопротивления полупроводниковых тензорезисторов соединённых между собой по схеме полного моста. Конструкция датчика включает чувствительно преобразующий элемент, помещённый в корпусе на переходной колодке, которая герметично разделяет внутренний объём датчика на приёмную и внутреннюю полости. В качестве чувствительно-преобразующего элемента применен кремниевый пьезорезистивный модуль давления, изготовленный на базе интегральных микроэлектронных технологий. Для защиты мембраны модуля от воздействия твердых пылевых частиц на приёмном патрубке датчика установлен перфорированный экран. Электрическое подключение датчика к регистрирующей аппаратуре и источнику питания осуществляется с помощью четырехпроводного кабеля. Корпус датчика изготовлен из нержавеющей стали. На наружной поверхности приёмного патрубка нарезана резьба М5х0,8 и установлено резиновое уплотнительное кольцо.

Датчики на разные диапазоны давления отличаются габаритными размерами.

Внешний вид датчиков приведен на рисунке 1.

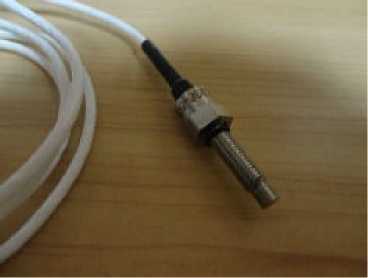

Рисунок 1 - Внешний вид датчиков

Технические характеристики

Метрологические и технические характеристики датчиков приведены в таблице 1.

Таблица 1

Верхний предел измерений (ВПИ) давления, МПа

1,7 и 3,5

Перегрузочное давление, % от ВПИ, не более

200

Полная шкала, мВ

100

Нелинейность функции преобразования, %, не более

± 0,5

Время нарастания выходного сигнала, мкс, не более

4

Время установления выходного сигнала, мкс, не более

6

Дополнительная температурная погрешность, %/55 °С, не более

± 1

Напряжение питания, В

10...15

Амплитуда синусоидальной вибрации частотой до 2 Гц, м/с2

1000

Масса, кг, не более

0,004

Габаритные размеры, не более: - длина, мм - диаметр, мм

Присоединительная резьба

26,1

21,5 М5х0,8

Знак утверждения типа

Наносится на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Наименование

Количество

Датчик давления пьезорезистивный ХТ-190М

1 шт.

Резиновое уплотнительное кольцо

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по методике МП 52161-12 «Инструкция. Датчики давления пьезорезистивные ХТ-190М. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».

Основные средства поверки:

- манометры и вакуумметры деформационные образцовые с условными шкалами МО ВО (Рег. № 43816-10, верхние пределы измерений 1,6 МПа; 6,0 МПа; кл.т 0,15);

- генераторы импульсного давления (Государственный первичный эталон единицы импульсного давления ГЭТ 131-81).

Сведения о методах измерений

Датчики давления пьезорезистивные ХТ-190М. Руководство по эксплуатации.

Нормативные документы

Техническая документация фирмы Kulite Semiconductor Products, Inc., США

лист 3

всего листов 3

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
