Датчики силоизмерительные тензорезисторные TX25
| Номер в ГРСИ РФ: | 52186-12 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "Dacell Co. Ltd.", Корея |
Датчики силоизмерительные тензорезисторные TX25 предназначены для измерения статических и медленно меняющихся сил.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52186-12 |
| Действует | по 03.11.2027 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | TX25 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a5e8756a-f3dd-fb6f-b2ca-a039c137e698 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Корея |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2017 |
| Номер сертификата | 49255 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1163 п. 02 от 24.12.2012 |
Производитель / Заявитель
Фирма"DACELL CO., LTD.", Корея
Корея
Поверка
| Методика поверки / информация о поверке | МП РТ 3272-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1775
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1748 (98%) |
| Неуспешных поверок (СИ непригодно) | 27 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52186-12: Описание типа
2017-52186-12.pdf
|
Скачать | 71.7 КБ | |
|
52186-12: Методика поверки
2022-mp52186-12.pdf
|
Скачать | 758.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные TX25 предназначены для измерения статических и медленно меняющихся сил.
Описание
Принцип действия датчиков силоизмерительных тензорезисторных TX25 основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные TX25 выполнены в корпусе цилиндрической формы. Чувствительным элементом является упругий измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Датчики силоизмерительные тензорезисторные TX25 являются универсальными, поэтому в их конструкции предусмотрены внешние резьбовые соединения для установки шарнирных проушин. Для усиления и обработки электрического сигнала применяются измерительные усилители, соответствующие электрическим характеристикам
датчиков. Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силоизмерительных тензорезисторных TX25 обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Модели датчиков силоизмерительных тензорезисторных TX25 отличаются габаритными размерами и массой. Обозначение модели: TX25-T1, где TX25 -
обозначение типа по каталогу производителя, Т1 - номинальная нагрузка. Общий вид датчика силоизмерительного тензорезисторного TX25 представлен на рисунке 1.

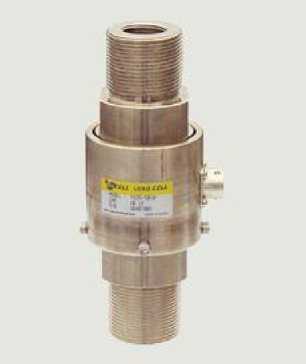

Рисунок 1. Общий вид датчика силоизмерительного тензорезисторного TX25
Технические характеристики
|
Техническая характеристика |
Значение характеристики | ||||||||||
|
TX 25- Т1 |
TX 25-Т2 |
TX 25-Т3 |
TX 25-Т5 |
TX 25-Т10 |
TX 25-Т20 |
TX 25-Т50 |
TX 25-Т100 |
TX 25-Т150 |
TX 25-Т200 |
TX 25-Т300 | |
|
Номинальная нагрузка Рном, кН |
9,8 |
19,6 |
29,4 |
49 |
98 |
196 |
490 |
980 |
1470 |
1960 |
2940 |
|
Класс точности |
0,15 | ||||||||||
|
Номинальное значение рабочего коэффициента передачи (РКП), мВ/В |
1 ... 1,5 | ||||||||||
|
Нелинейность, % от Рном |
0,15 | ||||||||||
|
Гистерезис, % от Рном |
0,15 | ||||||||||
|
Повторяемость, % от Рном |
0,1. 0,15 | ||||||||||
|
Входное сопротивление, Ом |
350±5 | ||||||||||
|
Выходное сопротивление, Ом |
350±5 | ||||||||||
|
Напряжение питания, В |
10 | ||||||||||
|
Предельная допустимая нагрузка, % от Рном |
120 ... 150 | ||||||||||
|
Диапазон рабочих температур, °С |
-10...+60 | ||||||||||
|
Габаритные размеры, мм, не более |
0215x496 | ||||||||||
|
Масса, кг, не более |
80 | ||||||||||
Знак утверждения типа
наносится на боковую поверхность корпуса датчика силоизмерительного тензорезисторного TX25 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1шт.
1шт.
по отдельному заказу.
1. Датчик силоизмерительный тензорезисторный ТХ25........
2. Руководство по эксплуатации (РЭ)................................
3. Шарнирные проушины..............................................
Поверка
осуществляется по документу МП РТ 3272-2012 «Датчики силоизмерительные тензорезисторные ТХ25. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» в 2012 году.
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-2009.
Сведения о методах измерений
содержатся в документе «Датчики силоизмерительные тензорезисторные ТХ25.
Руководство по эксплуатации»
Нормативные документы
Техническая документация фирмы “DACELL CO., LTD.”, Корея.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
