Аэрологические радиозонды комплексного зондирования АК2М, АК2с
| Номер в ГРСИ РФ: | 52199-12 |
|---|---|
| Производитель / заявитель: | ОАО "Аэроприбор-Восход", г.Москва |
Аэрологические радиозонды комплексного зондирования АК2М, АК2с предназначены для измерений температуры и относительной влажности окружающего воздуха, преобразования измерительной информации в телеметрический радиосигнал и передачи его для дальнейшей обработки на наземную станцию слежения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52199-12 |
| Действует | по 24.12.2017 |
| Наименование | Аэрологические радиозонды комплексного зондирования |
| Модель | АК2М, АК2с |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4013aeb7-c3a6-c934-6faa-cae29fcce24c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2017 |
| Номер сертификата | 49268 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1163 п. 15 от 24.12.2012 |
Производитель / Заявитель
ООО "Аэроприбор", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП РТ 1788-2012 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52199-12: Описание типа
2012-52199-12.pdf
|
Скачать | 205.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Аэрологические радиозонды комплексного зондирования АК2М, АК2с предназначены для измерений температуры и относительной влажности окружающего воздуха, преобразования измерительной информации в телеметрический радиосигнал и передачи его для дальнейшей обработки на наземную станцию слежения.
Описание
Принцип действия
Электрические сигналы от первичных преобразователей (датчиков) температуры и влажности поступают во вторичный измерительный преобразователь (ВИП) (рисунок 1), который вырабатывает импульсы, частота повторений которых соответствует электрическим сигналам от датчиков. Эти импульсы воздействуют на сверхрегенеративный приёмо-передатчик (СПП) радиозонда, прерывая излучение сверхрегенератора. Образующиеся паузы повторяются с частотой, соответствующей электрическим сигналам от датчиков. Частоты следования пауз регистрируются наземным радиолокационным комплексом. Одновременно передатчик периодически излучает импульсы опорной частоты. Отношение частоты повторения пауз к опорной частоте и определяет значение измеряемых метеорологических параметров.

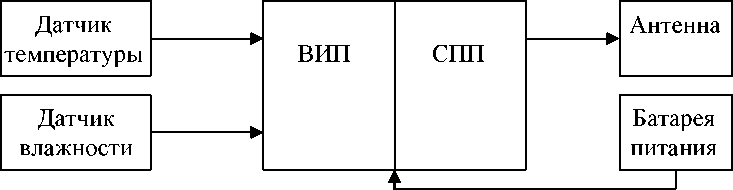

Рисунок 1
Аэрологические радиозонды комплексного зондирования АК2М, АК2с являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.
АК2М (рисунок 2) - аэрологический радиозонд комплексного зондирования, изготавливается в прямоугольном литом пенопластовом корпусе, толщиной 10 - 12 мм, применяющий в измерительной схеме радиозонда микроконтроллер и использующий в качестве датчика температуры - терморезистор из следующего ряда: ММТ-1, NTC MFB-5000-3220, СТ3-18, СТ3-19 (или аналогов), а в качестве датчика влажности - емкостной сенсор типа HIH фирмы «Honeywell», Sensera (или аналогов).
АК2с (рисунок 3) - аэрологический радиозонд комплексного зондирования в северном исполнении, изготавливается в цилиндрическом корпусе из пористого пенопласта с толщиной не менее 20 мм, применяющий аналоговую схему измерений и использующий в качестве датчика температуры терморезистор ММТ-1, а в качестве датчика влажности - емкостного сенсора типа HIH фирмы «Honeywell».
Аэрологические радиозонды комплексного зондирования АК2М, АК2с выпускаются в двух исполнениях АК2...(А) или АК2..,(ФР), отличающихся несущими частотами СПП.
Исполнение (А) имеет несущую частоту 1782 МГц и предназначено для использования радиозондов совместно с радиолокационными комплексами, работающими на частоте 1782 МГц.
Исполнение (ФР) имеет несущую частоту 1680 МГц и предназначено для использования радиозондов совместно с радиолокационными комплексами, работающими на частоте 1680 МГц.

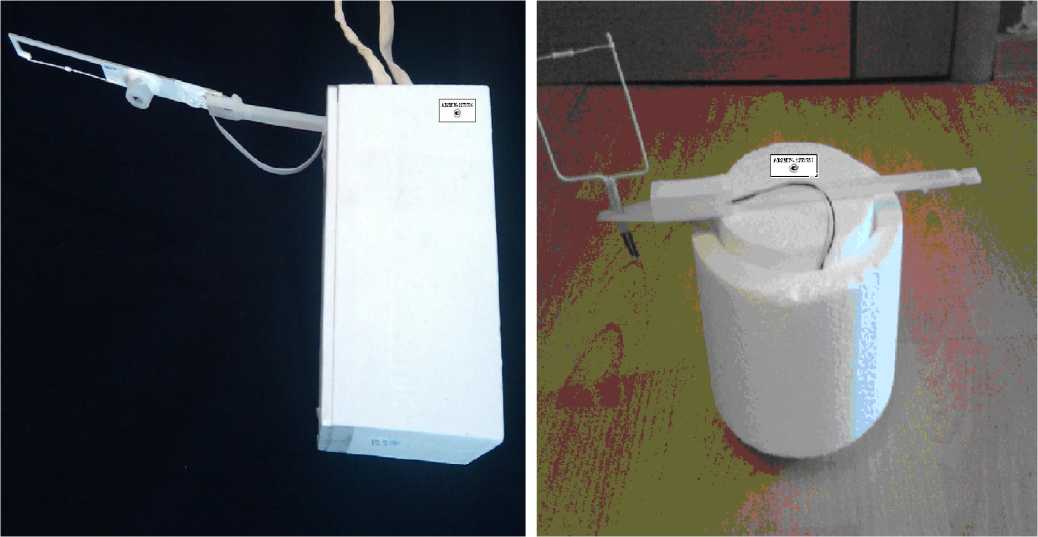

Рисунок 2
Внешний вид АК2М
Рисунок 3
Внешний вид АК2с
Корпус защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Программное обеспечение
Программное обеспечение, устанавливаемое в АК2М при изготовлении прибора и не
имеющее возможности считывания и модификации, отображено в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификаци -онное наименование программного обеспечения |
Номер версии (идентификаци -онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
АК2 |
Hid_Correct_ Tempr_Fix_ Problem.hex |
1.3.1 |
CO8BD6DC |
CRC32 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики аэрологических радиозондов ком-
плексного зондирования АК2М, АК2с приведены в таблице 2. Таблица 2
|
Характеристики |
АК2М |
АК2с |
|
Диапазон измерений температуры окружающего воздуха, °С |
от - 90 до + 50 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 1,5 |
± 1,8 |
|
Характеристики |
АК2М |
АК2с |
|
Диапазон измерений относительной влажности окружающего воздуха, % |
от 5 до 98 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %ОВ |
± 10 | |
|
Напряжение питания постоянного тока: - по цепи 24 В - по цепи 6 В |
от 16,5 до 27 от 4,5 до 6,7 | |
|
Ток потребления, мА, не более: - по цепи 24 В - по цепи 6 В |
50 500 | |
|
Габаритные размеры, мм, не более |
Д х Ш х В 170 х 100 х 100 |
В х 0 150 х 145 |
|
Масса, кг, не более |
0,36 | |
|
Ресурс работы, ч, не менее |
3 | |
Примечание: Д- длина, Ш - ширина, В - высота, 0 - диаметр\
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, наклейку на корпусе прибора и этикетки градуировочных коэффициентов датчиков.
Комплектность
Комплект поставки аэрологического радиозонда комплексного зондирования АК2М,
АК2с отображен в таблице 3. Таблица 3
|
Наименование |
Кол-во, шт./экз. |
Примечание |
|
ВИП, СПП, антенна, батарея питания в корпусе |
1 | |
|
Винт зажим |
1 |
Для АК2М |
|
Планка держатель |
1 | |
|
Датчики температуры и влажности |
1 | |
|
Этикетка градуировочных коэффициентов датчиков |
1 | |
|
Шнур L = 18 м |
1 | |
|
Руководство по эксплуатации |
1 |
На партию |
|
Методика поверки |
1 |
На партию |
|
Приемник радиотелеметрического сигнала |
1 |
По заказу для проведения поверки |
Поверка
осуществляется по МП РТ 1788-2012 «Аэрологические радиозонды комплексного зондирования АК2М, АК2с. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 05.10.12г.
Основные средства поверки приведены в таблице 3.
Таблица 3
|
Наименование средств измерений и оборудования |
Характеристики |
|
Термогигрометр ИВА-6 А |
Диапазон измерений температуры от 0 до 60 °С, At = 0,5 °С, относительной влажности от 5 до 98 %, Аф = ± 2 % |
|
Частотомер Ч3-34А |
Диапазон измерений от 10 мкс до 100 с, 6 = 0,05 % |
|
Приемник радиотелеметрического сигнала |
Частотный диапазон от 1650 МГц до 1820 МГц |
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации «Аэрологические радиозонды комплексного зондирования АК2М, АК2с» МНЖИ.416123.003 РЭ.
Нормативные документы
1 «Аэрологические радиозонды комплексного зондирования АК2М, АК2с. Технические условия» МНЖИ.416123.003 ТУ.
2 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
Осуществление деятельности в области гидрометеорологии.
