Трансформаторы тока ТГФМ-110
| Номер в ГРСИ РФ: | 52261-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
52261-12: Описание типа
2022-52261-12-1.pdf
|
Скачать | 926.6 КБ | |
|
52261-12: Описание типа
2026-52261-12.pdf
|
Скачать | 387.5 КБ | |
|
52261-12: Методика поверки
РТ-МП-129-201/1.1-2026
2026-mp52261-12.pdf
|
Скачать | 3.5 MБ | |
|
52261-12: Методика поверки
МП 206.1-073-2022
2022-mp52261-12-2.pdf
|
Скачать | 2.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Трансформаторы тока ТГФМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52261-12 | |||||||||
| Действует | по 20.11.2027 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | ТГФМ-110 | |||||||||
| Модификации |
условное обозначение ТГФМ-110 X1X2X3/X4X5, где: Т - трансформатор тока Г - с газовой изоляцией Ф - с фарфоровой или полимерной покрышкой М - модернизированный 110 - номинальное напряжение в киловольтах X1 - степень загрязнения по условиям работы изолятора ГОСТ 9920 X2 - классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) X3 - номинальный первичный ток в амперах X4 - номинальный вторичный ток в амперах X5 - ГОСТ 15150 климатическое исполнение и категория размещения |
|||||||||
| Приказы |
№1148 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5626a857-caff-8eb1-9c2b-eeda95186c01 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2012 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.12.2017 |
| Номер сертификата | 49333 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1178 п. 53 от 26.12.2012 |
Производитель / Заявитель
АО ВО «Электроаппарат», РОССИЯ, 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Россия
Поверка
| Методика поверки / информация о поверке |
РТ-МП-129-201/1.1-2026 ГСИ. Трансформаторы тока ТГФМ-110. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 11.06.2026)
МП 206.1-073-2022 ГСИ. Трансформаторы тока ТГФМ-110. Методика поверки
(по 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
7685
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7684 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 23.06.2026 |
Поверители
Скачать
|
52261-12: Описание типа
2022-52261-12-1.pdf
|
Скачать | 926.6 КБ | |
|
52261-12: Методика поверки
2022-mp52261-12-1.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
52261-12: Методика поверки
МП 206.1- 073-2022
2022-mp52261-12.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
52261-12: Описание типа
2026-52261-12.pdf
|
Скачать | 387.5 КБ | |
|
52261-12: Методика поверки
РТ-МП-129-201/1.1-2026
2026-mp52261-12.pdf
|
Скачать | 3.5 MБ | |
|
52261-12: Методика поверки
МП 206.1-073-2022
2022-mp52261-12-2.pdf
|
Скачать | 2.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТГФМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками. Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая или полимерная покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор плотности элегаза (смеси элегаза с азотом) на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая может быть опломбирована.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.
Знак поверки в виде пломбы наносится на крышку клеммной коробки вторичных обмоток трансформатора (при выпуске из производства допускается не пломбировать).

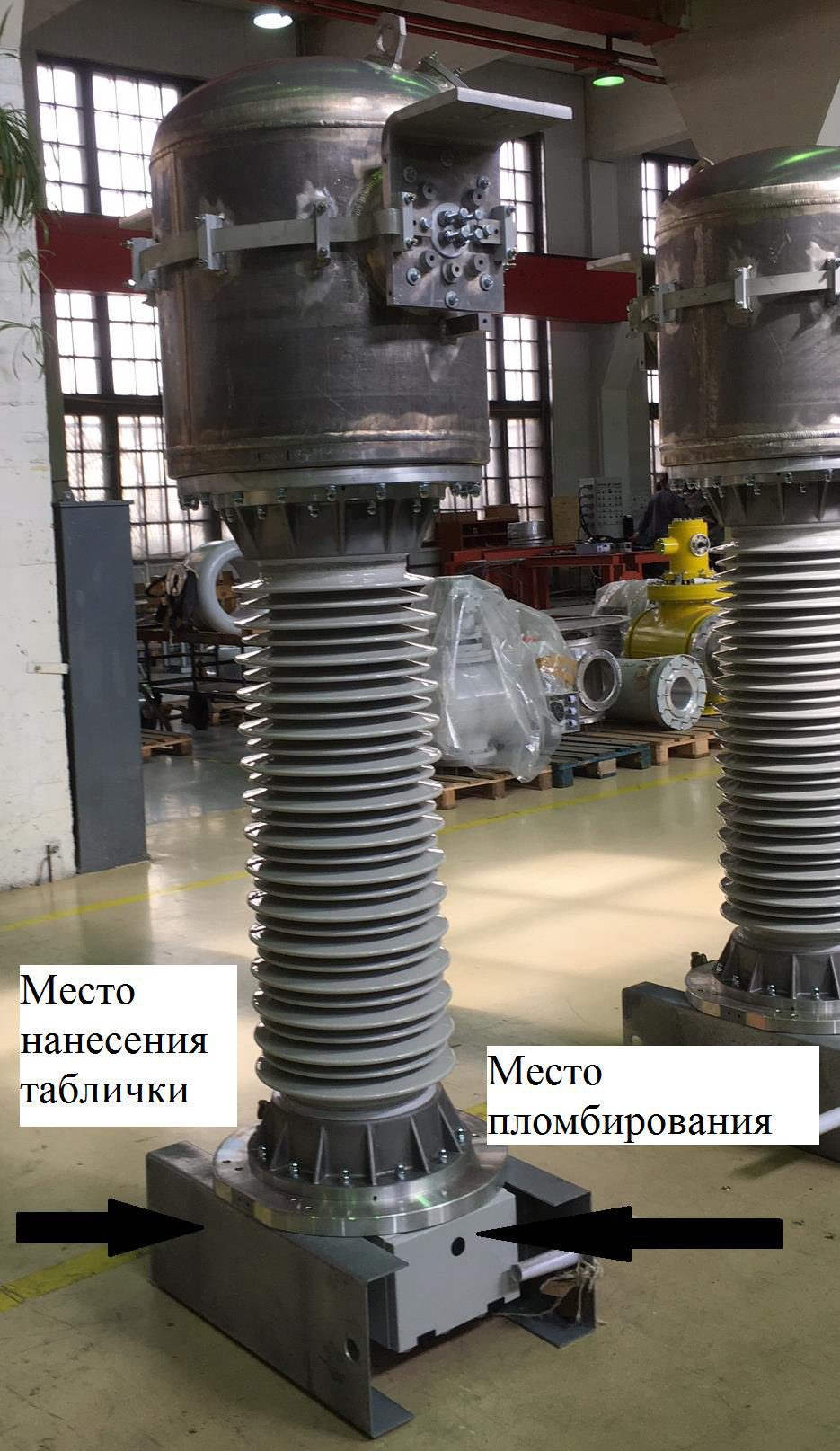

Рисунок 1 - Внешний вид ТГФМ-110, место нанесения заводского номера и место пломбирования
Т Г Ф М - 110 □-□-□/ □ □
ГОСТ 15150
Климатическое исполнение и категория размещения
Номинальный вторичный ток в амперах
Номинальный первичный ток в амперах
Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)
Степень загрязнения по условиям работы изолятора ГОСТ 9920
Номинальное напряжение в киловольтах
Модернизированный
С фарфоровой или полимерной покрышкой
С газовой изоляцией
Трансформатор тока
Рисунок 2 - Расшифровка условного обозначения транформатора
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение Uhom, кВ |
110 |
|
Наибольшее рабочее напряжение Uh.p., кВ |
126 |
|
Номинальный первичный ток 11ном, А1) |
от 5 до 3000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Расширенный диапазон первичных токов, % от 11ном2) |
от 0,1 до 200 |
|
Номинальный вторичный ток Ьном, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Количество вторичных обмоток |
от 1 до 8 |
|
Класс точности вторичных обмоток: - для измерений и учета - для защиты |
0,2S3); 0,5S3); 0,2; 0,5 5Р; 10Р; 5PR; 10PR; TPY |
|
Номинальная вторичная нагрузка вторичных обмоток, В^А: - с COSф2=0,8 - с COSф2=1,0 |
от 3 до 100 от 0,5 до 5,0 |
|
Номинальная предельная кратность вторичной обмотки для защиты: - для классов точности 5Р; 10Р; 5PR; 10PR - для класса точности TPY по ГОСТ Р 70507.2-2024 |
от 10 до 60 от 5 до 40 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для учета и измерений |
от 5 до 30 |
|
Номинальный коэффициент переходного режима Кп.р.ном для класса точности TPY по ГОСТ Р 70507.2-2024 |
от 1 до 10 |
|
Примечания: 1) Возможны любые значения номинального первичного тока в соответствии с ГОСТ 7746 в указанном диапазоне. Вторичные обмотки могут иметь ответвление на требуемое значение номинального первичного тока. 2) Устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 % 3) Классы точности 0,2S; 0,5S сохраняются от нулевой до номинальной вторичной нагрузки | |
Таблица 2 - Технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Ток термической стойкости, кА |
до 63 |
|
Время протекания тока термической стойкости, с |
3 |
|
Ток электродинамической стойкости, кА |
до 158 |
|
Удельная длина пути утечки внешней изоляции, см/кВ |
до 3,1 (IV) |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1**, УХЛ1* и УХЛ1 |
|
Габаритные размеры, мм, не более: - высота - диаметр |
2500 716 |
|
Масса, кг, не более |
550 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТГФМ-110 |
1 шт. |
|
Комплект ЗИП одиночный |
- |
1 экз. |
|
Комплект ЗИП групповой |
- |
согласно заказу |
|
Комплект ЗИП монтажный |
- |
согласно заказу |
|
Паспорт |
БШИП.671214.010 ПС |
1 экз. |
|
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
БШИП.671214.010РЭ |
1 экз. |
|
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- |
1 экз. |
|
Ведомость комплектов ЗИП |
- |
1 экз. |
Сведения о методах измерений
Методика (методы) измерений приведены в пункте 10 руководства по эксплуатации «Трансформаторы тока ТГФМ-110. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
ГОСТ Р 70507.2-2024 «Национальный стандарт Российской Федерации.
Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-005-00213606-2007 «Трансформаторы тока типа ТГФМ-110. Технические условия»
