Радиометры УФ-диапазона ТЕНЗОР-31
| Номер в ГРСИ РФ: | 52297-12 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО НПФ "Тензор", Украина, г.Черновцы |
Радиометры УФ - диапазона ТЕНЗОР-31 (далее по тексту ╞ УФ - метр) предназначены для измерения энергетической освещенности, формируемой источниками с линейчатым или непрерывным спектром излучения в спектральном диапазоне от 220 нм до 400 нм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52297-12 |
| Действует | по 27.12.2017 |
| Наименование | Радиометры УФ-диапазона |
| Модель | ТЕНЗОР-31 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 21342332-92ed-e0b3-4988-c7a086616faf |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 27.12.2017 |
| Номер сертификата | 49376 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1197 п. 42 от 27.12.2012 |
Производитель / Заявитель
ООО "НПФ "Тензор", УКРАИНА, г.Черновцы
Украина
Поверка
| Методика поверки / информация о поверке | ИДНМ 3.028.000.00 РЭ, раздел 10 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52297-12: Описание типа
2012-52297-12.pdf
|
Скачать | 95.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Радиометры УФ - диапазона ТЕНЗОР-31 (далее по тексту - УФ - метр) предназначены для измерения энергетической освещенности, формируемой источниками с линейчатым или непрерывным спектром излучения в спектральном диапазоне от 220 нм до 400 нм.
Описание
Принцип действия УФ - метра основан на преобразовании потока УФ - излучения фоточувствительным элементом головки радиометрической в напряжение постоянного тока, пропорциональное измеряемой энергетической освещенности, с дальнейшим преобразованием этого напряжения в цифровой код и индикацией результатов измерений на цифровом показывающем устройстве. Работа УФ - метра для потребителя построена по принципу сменных меню в диалоговом режиме.
УФ - метр состоит из блока электронного, головки радиометрической со сменными фильтрами на поддиапазоны А, В, С.
УФ - метр выполнен в корпусе прямоугольной формы, к которому с помощью гибкого кабеля подключается радиометрическая головка.
Общий вид УФ - метра представлен на рисунке 1.

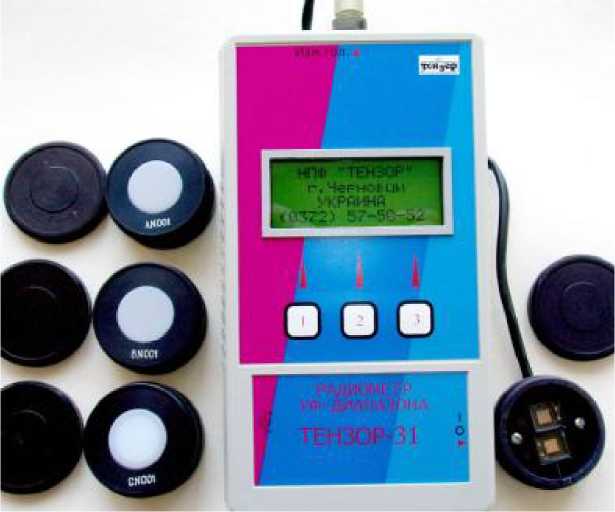

Рисунок 1- Радиометр УФ - диапазона ТЕНЗОР-31 - общий вид
* **

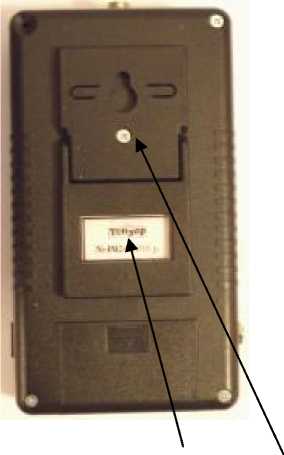

Рисунок 2 - УФ - диапазона ТЕНЗОР-31, задняя панель, *-место маркировки, **-место пломбировки
Программное обеспечение
В радиометр УФ - диапазона ТЕНЗОР-31 используется встроенное программное обеспечение (далее - ПО) Тензор-31 ПО-02.
Доступ к метрологически значимой части ограничен конструкцией прибора.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Тензор-31 ПО-02 |
804.ИДНМ.001-02 |
02 |
0FBFF040 |
CRC 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики прибора приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон измерений для поддиапазонов, нм - С - В - А |
220-280 280-315 315-400 |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от Ы0-4 до 2-102 |
|
Пределы допускаемой основной относительной погрешности измерений энергетической освещенности в диапазоне от 1'10-3 Вт/м2 до 2'102 Вт/м2, %, не более |
10 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной погрешности УФ - метра, вызванной изменением угла падения потока излучения на радиометрическую головку (косинусная погрешность), %, не более: - при угле падения 30° - при угле падения 60° - при угле падения 80° |
± 5 ± 15 ± 50 |
|
Температурная погрешность, % на 1°С |
0,5 |
|
Кратковременная нестабильность чувствительности, % |
± 1 |
|
Нелинейность энергетической характеристики, % |
± 2 |
|
Время установки рабочего режима, мин |
3 |
|
Потребляемая мощность, Вт, не более |
0,12 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Диапазон рабочих температур, °С |
от 10 до 35 |
|
Габаритные размеры, мм, не более - электронного блока - головки радиометрической |
200x100x50 диаметр - 45 мм, высота - 45 мм. |
|
Масса, кг, не более |
0,8 |
Знак утверждения типа
средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки представлен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Радиометр УФ - диапазона ТЕНЗОР-31 |
1 |
|
головка радиометрическая |
1 |
|
фильтр А |
1 |
|
фильтр В |
1 |
|
фильтр С |
1 |
|
батарея гальванических элементов напряжением 9В типоразмера 6F22 |
1 |
|
разъём DJK-10A |
1 |
|
руководство по эксплуатации |
1 |
|
тара потребительская (сумка) |
1 |
|
*- по требованию заказчика УФ - метры могут комплектоваться внешним источником постоянного тока | |
Поверка
осуществляется по документу «Указания к поверке» руководства по эксплуатации ИДНМ 3.028.000.00 РЭ, раздел 10, согласованному ГП «Укрметртестстандарт».
Основные средства поверки:
1 Радиометр ультрафиолетовый «Аргус-04». Спектральный диапазон 0,315-0,400 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
2 Радиометр ультрафиолетовый «Аргус-05». Спектральный диапазон 0,280-0,315 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
3 Радиометр ультрафиолетовый «Аргус-06». Спектральный диапазон 0,200-0,280 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
Сведения о методах измерений
Руководство по эксплуатации «Радиометр УФ - диапазона ТЕНЗОР-31» , п.8 «порядок работы».
Нормативные документы
ТУ У33.2-14256766-012:2005 "Радиометр УФ - диапазона ТЕНЗОР-31. Технические условия".
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Осуществление санитарно-экологического контроля и метрологических исследований.
