Трансформаторы напряжения UTD 123
| Номер в ГРСИ РФ: | 52353-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
Трансформаторы напряжения UTD 123 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях 110 кВ переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52353-12 |
| Действует | по 29.12.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | UTD 123 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ff796fb7-227f-eb33-5cc5-a35f080543ef |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Испания |
| Информация о сертификате | |
| Срок действия сертификата | 29.12.2017 |
| Номер сертификата | 49439 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1247 п. 09 от 29.12.2012 |
Производитель / Заявитель
Фирма "Electrotecnica Arteche Hermanos S.L.", ИСПАНИЯ
Испания
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52353-12: Описание типа
2012-52353-12.pdf
|
Скачать | 68.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения UTD 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях 110 кВ переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы имеют первичную и до четырех вторичных обмоток, размещенных на едином сердечнике и изолированных бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом.
Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки.
Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

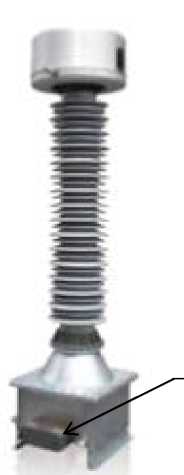

Место пломбирования
Рис. 1 - Внешний вид трансформатора напряжения UTD 123
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Класс напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Номинальные вторичные напряжения, В |
100/Д 100/3, 100 |
|
Класс точности - основной вторичной обмотки - дополнительной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 3Р; 6Р |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 10 до 6001) |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 10 до 12001) |
|
Номинальная частота, Гц |
50 ± 0,5 |
|
Средняя наработка на отказ, ч, не менее |
220 000 |
|
Срок службы до списания, лет |
30 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 и ХЛ1 |
|
Габаритные размеры (Ш*Д*В), мм, не более: |
600x600x6700 |
|
Масса, кг, не более |
1700 |
|
Примечание: 1)В соответствии с рядом номинальных мощностей указанных в ГОСТ 1983-2001. | |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Комплектность
1. Трансформатор напряжения - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Паспорт - 1 экз.
Поверка осуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный эталонный NVOS (номинальное первичное напряжение 110/^3; 220/^3, пределы допускаемой основной относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности ±1'); прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03^А) %, угловая погрешность ±(0,1+0,03-А) мин, где А - значения измеряемой погрешности; магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации трансформаторов напряжения UTD 123 фирмы ELECTROTECNICA ARTECHE HERMANOS S.L., Испания.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
